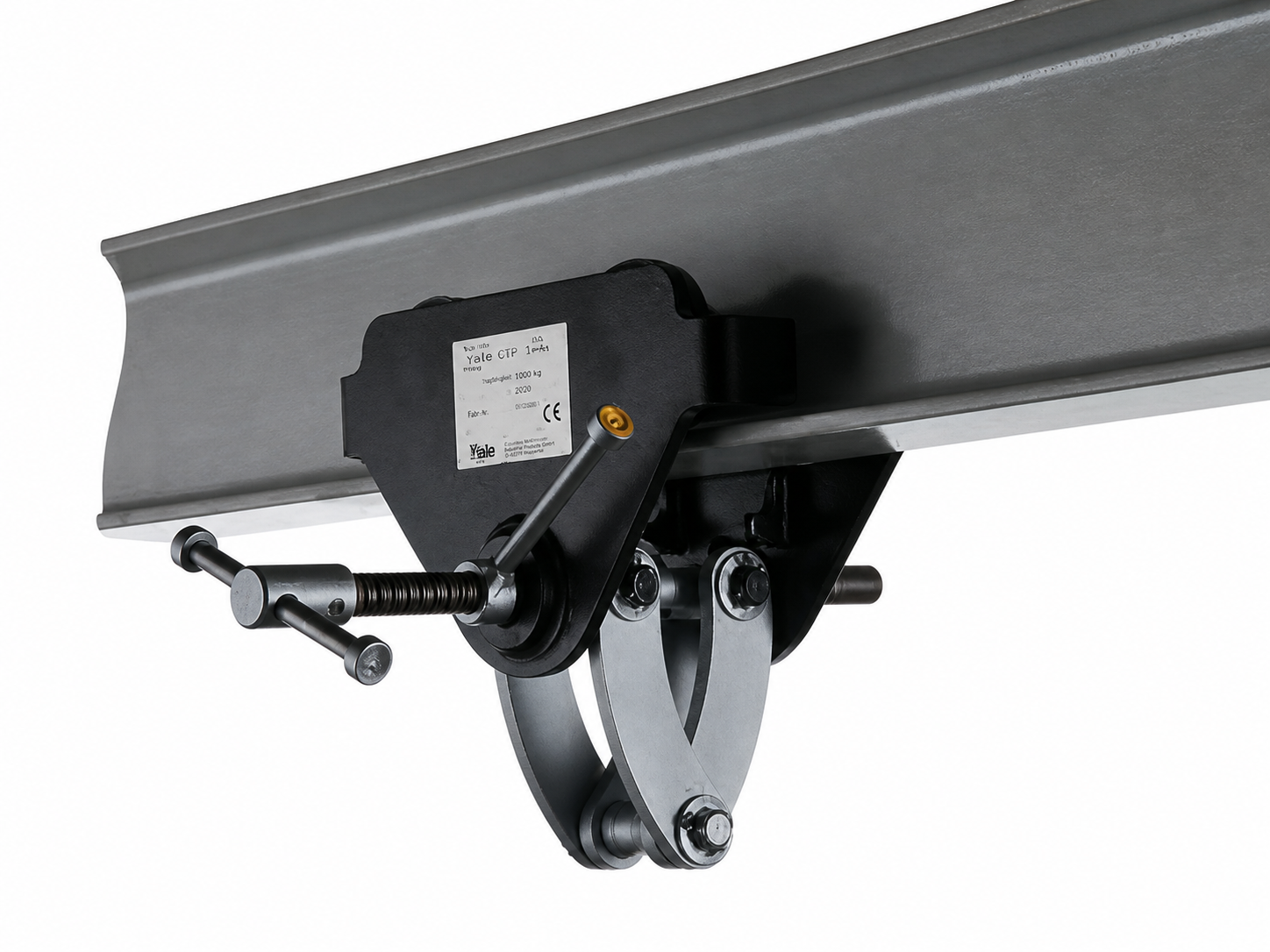

Yale® CTP Rollklemme
Sale!
Artikelnummer:
N05500024
Einfach montierbare Montagehilfe zum Anschlagen und leichten Verfahren von Lasten.
- Hervorragende Rolleigenschaften durch vorgeschmierte, kugelgelagerte Räder
- Einfach zu verstellen durch Drehen des Griffs
- Garantierte Hakenmittelstellung
- Nach EN 13157
Technische Daten
| Modell | Art.-Nr. | Tragfähigkeit (kg) | Trägerflanschbreite b (mm) | Kurvenradius min. (m) | Gewicht (kg) |
|---|---|---|---|---|---|
| CTP 1-A | N05500024 | 1000 | 60 - 150 | 0,6 | 2,5 |
| CTP 2-A | N05500025 | 2000 | 75 - 200 | 0,9 | 9,9 |
| CTP 2-B | N05500026 | 2000 | 200 - 300 | 0,9 | 10,3 |
| CTP 3-A | N05500027 | 3000 | 75 - 200 | 1,15 | 17,5 |
| CTP 3-B | N05500028 | 3000 | 200 - 320 | 1,15 | 19,5 |

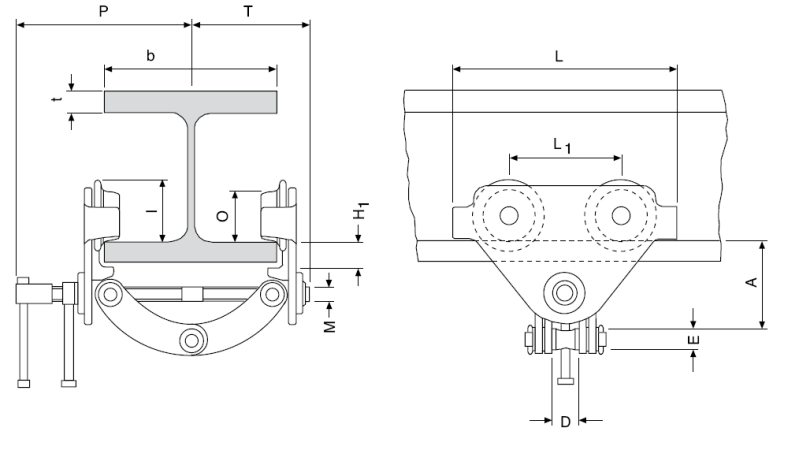

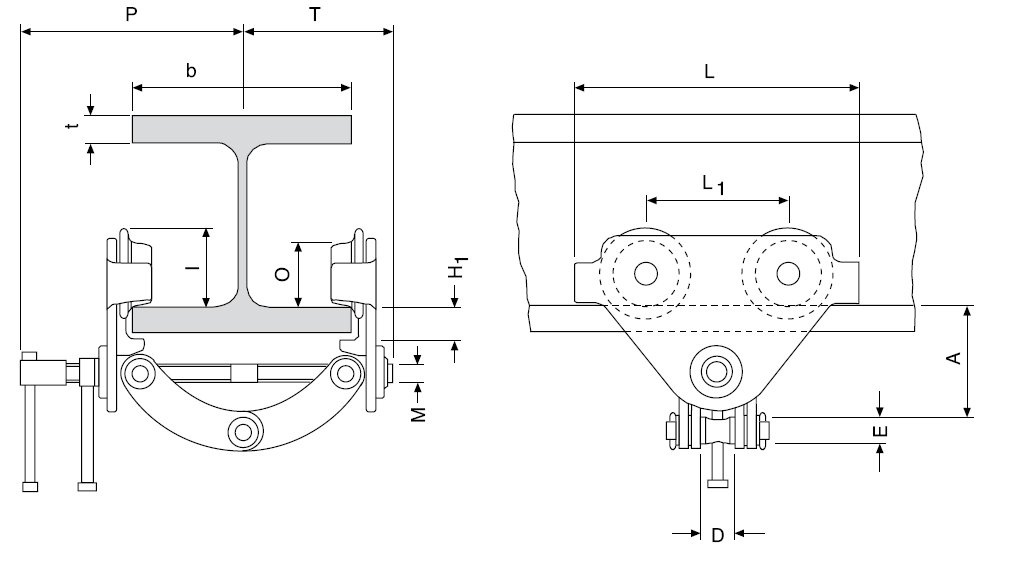

Abmessungen
| Modell | CTP 1-A | CTP 2-A | CTP 2-B | CTP 3-A | CTP 3-B |
|---|---|---|---|---|---|
| A (mm) | 82 - 109 | 106 - 155 | 136 - 191 | 128 - 171 | 150 - 212 |
| D (mm) | 26 | 42 | 42 | 50 | 50 |
| E (mm) | 22 | 20 | 20 | 22 | 22 |
| H1 (mm) | 20 | 24 | 24 | 30,5 | 30,5 |
| I (mm) | 53 | 71,5 | 71,5 | 95,5 | 95,5 |
| L (mm) | 160 | 260 | 260 | 310 | 310 |
| L1 (mm) | 75 | 130 | 130 | 150 | 150 |
| M (mm) | M12 | M18 | M18 | M24 | M24 |
| O (mm) | 46 | 60 | 60 | 80 | 80 |
| P (mm) | 153 | 205 | 255 | 220 | 280 |
| T (mm) | 105 | 139 | 189 | 155 | 215 |
| tmax. (mm) | 15 | 25 | 25 | 25 | 25 |
