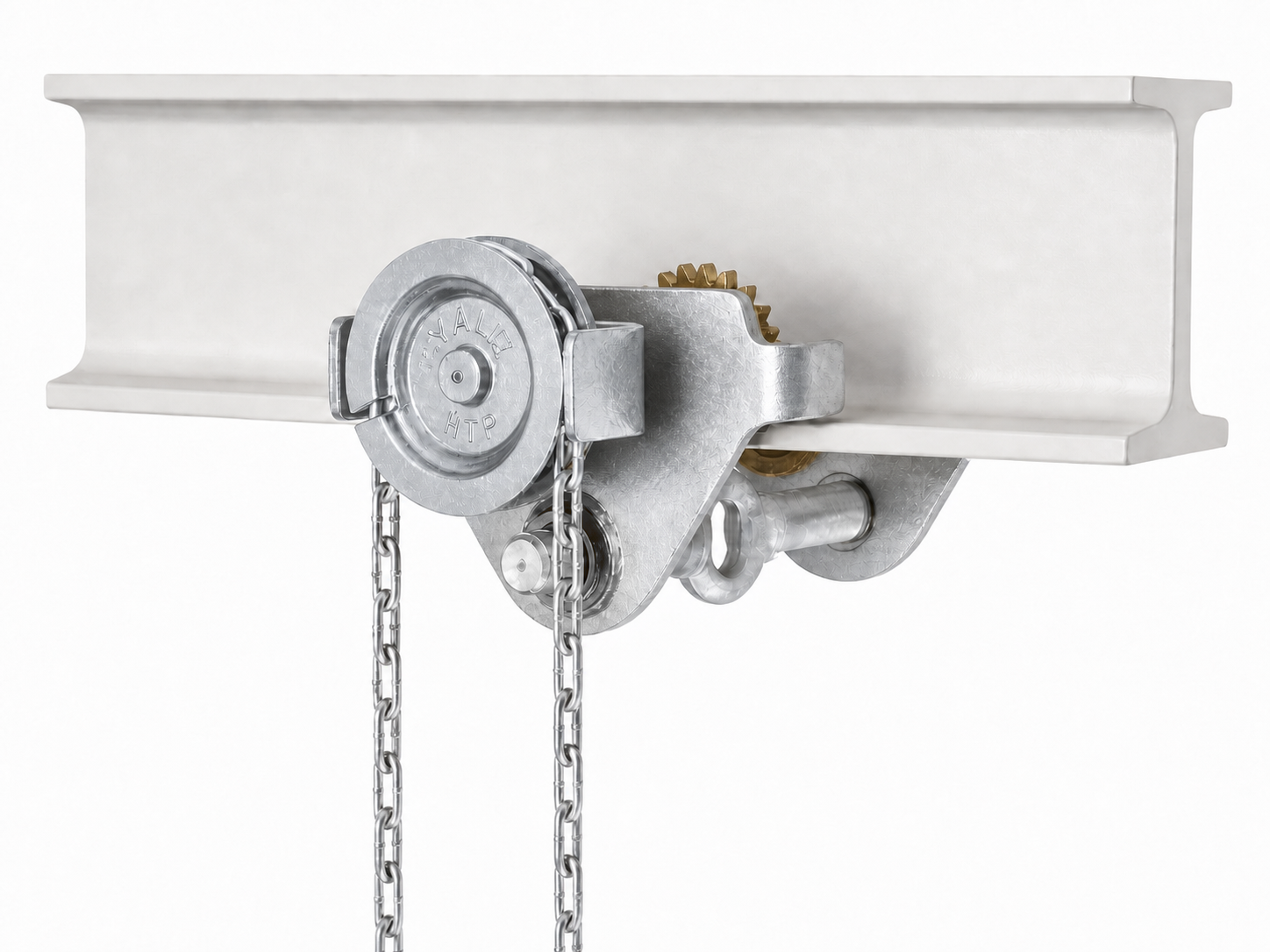

Yale® HTG ATEX Basic Haspelfahrwerk
Sale!
Artikelnummer:
N05300101
Einstellbar für eine Vielzahl von Balkenbreiten und Profilen
- Funkenarme Ausführung
- Hervorragende Rolleigenschaften durch vorgeschmierte, kugelgelagerte Räder
- Einfach zu verstellen durch Drehen des Griffs
- Garantierte Hakenmittelstellung
- Nach EN 13157
Ex-Kennzeichnung nach ATEX / IECEx:
- II 3 G Ex h IIA T4 Gc
- II 3 D Ex h IIIA T135°C Dc
Technische Daten und Abmessungen
| Modell | Art.-Nr. | Tragfähigkeit (kg) | Größe | Maß „A“ (mm) | Trägerflanschbreite (mm) | Flanschdicke (mm) | Kleinster Kurvenradius (m) |
|---|---|---|---|---|---|---|---|
| HTG ATEX 500 | N05300101 | 500 | A | 1,0 - 1,5 | 50 - 220 | 25 | 0,9 |
| HTG ATEX 1000 | N05300102 | 1000 | A | 1,0 - 1,5 | 50 - 220 | 25 | 0,9 |
| HTG ATEX 2000 | N05300103 | 2000 | A | 1,5 - 2,0 | 66 - 220 | 25 | 1,15 |
| HTG ATEX 3000 | N05300104 | 3000 | A | 1,5 - 2,0 | 74 - 220 | 25 | 1,4 |
| HTG ATEX 5000 | N05300105 | 5000 | A | 2,0 - 2,5 | 90 - 220 | 25 | 1,8 |
| HTG ATEX 500 | N05300106 | 500 | B | 1,0 - 1,5 | 160 - 300 | 40 | 0,9 |
| HTG ATEX 1000 | N05300107 | 1000 | B | 1,0 - 1,5 | 160 - 300 | 40 | 0,9 |
| HTG ATEX 2000 | N05300108 | 2000 | B | 1,5 - 2,0 | 160 - 300 | 40 | 1,15 |
| HTG ATEX 3000 | N05300109 | 3000 | B | 1,5 - 2,0 | 160 - 300 | 40 | 1,4 |
| HTG ATEX 5000 | N05300110 | 5000 | B | 2,0 - 2,5 | 180 - 300 | 40 | 1,8 |
| HTG ATEX 8000 | N05300111 | 8000 | B | 2,0 - 2,5 | 125 - 310 | 40 | 1,8 |
| HTG ATEX 10000 | N05300112 | 10000 | B | 2,0 - 2,5 | 125 - 310 | 40 | 1,8 |
| HTG ATEX 20000 | N05300114 | 20000 | B | 2,0 - 2,5 | 125 - 310 | 40 | 5,0 |
