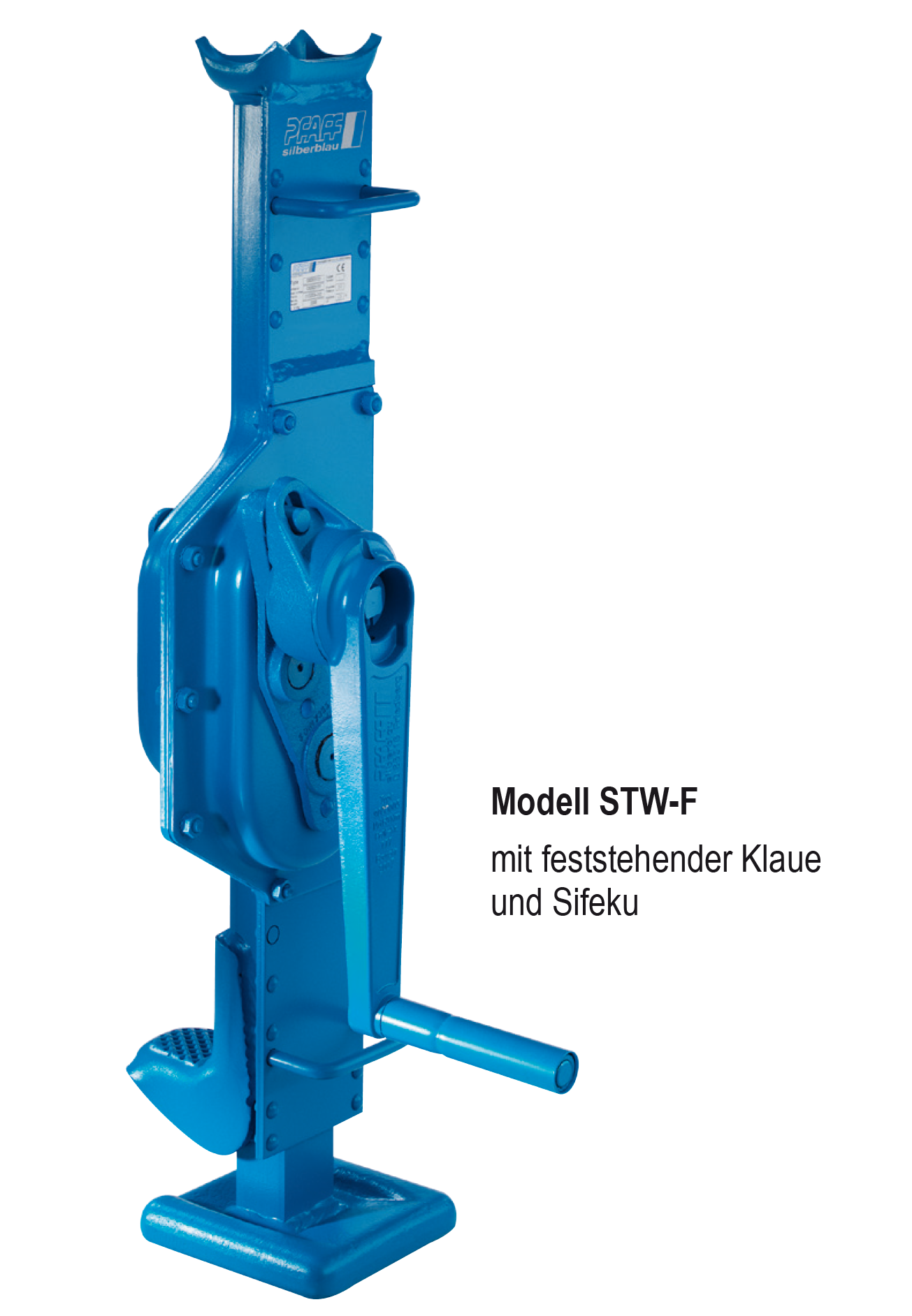

Pfaff STW-F Stahlwinde nach DIN 7355 mit feststehender Klaue
Sale!
Artikelnummer:
40021975
- Die robuste Stahlausführung und eine Zahnstange aus Vollmaterial erhöhen die Lebensdauer des Gerätes.
- Geringer Verschleiß durch gehärtete Getriebeteile und eine präzise gearbeitete Verzahnung.
- Das sorgfältig gearbeitete Stirnradgetriebe mit gutem Wirkungsgrad sorgt für geringe Kurbelkräfte.
- Die Last wird entweder auf der Klaue, oder dem Kopf der Stahlwinde aufgenommen.
- Robuste Bodenplatte für hohe Standsicherheit.
- Keine Traglastreduzierung auf der Klaue.

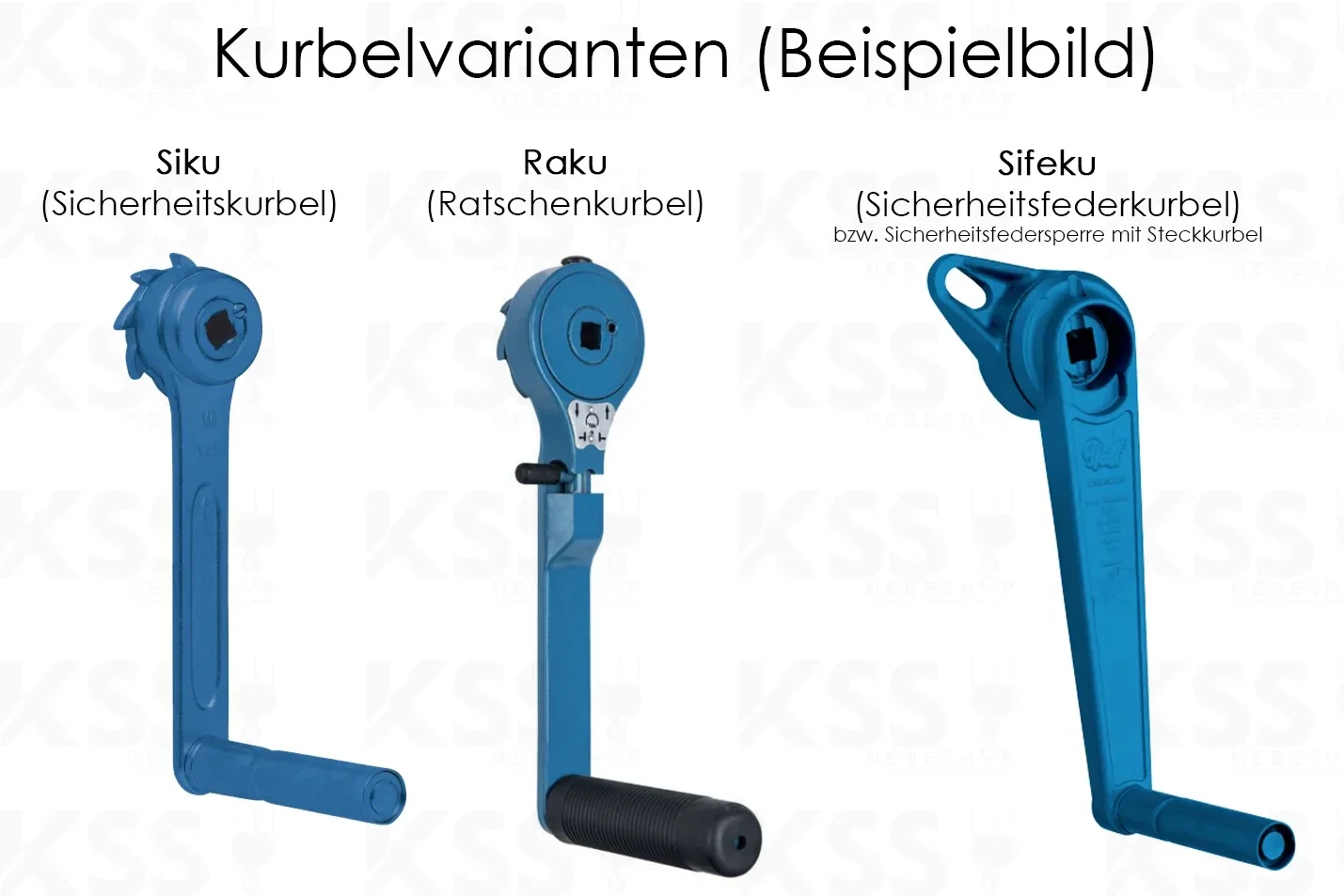

Technische Daten STW-F Siku
| Modell | Art.-Nr. Siku | Tragfähigkeit (kg) | Bauhöhe A (mm) | Hub¹ (mm) | Handkraft bei Nennlast (daN) | Gewicht (kg) |
|---|---|---|---|---|---|---|
| STW-F 15 | 40021975 | 1.500 | 720 | 350 | 28 | 12 |
| STW-F 30 | 40021984 | 3.000 | 720 | 350 | 28 | 21 |
| STW-F 50 | 40051705 | 5.000 | 720 | 300 | 28 | 26 |
| STW-F 100 | 40051707 | 10.000 | 792 | 300 | 40 | 42 |
¹ Hubhöhe = Bauhöhe + Hub
Technische Daten STW-F Raku
| Modell | Art.-Nr. Raku | Tragfähigkeit (kg) | Bauhöhe A (mm) | Hub¹ (mm) | Handkraft bei Nennlast (daN) | Gewicht (kg) |
|---|---|---|---|---|---|---|
| STW-F 15 | 40022008 | 1.500 | 720 | 350 | 28 | 12 |
| STW-F 30 | 40022013 | 3.000 | 720 | 350 | 28 | 21 |
| STW-F 50 | 40022019 | 5.000 | 720 | 300 | 28 | 26 |
| STW-F 100 | 40051708 | 10.000 | 792 | 300 | 28 | 42 |
¹ Hubhöhe = Bauhöhe + Hub

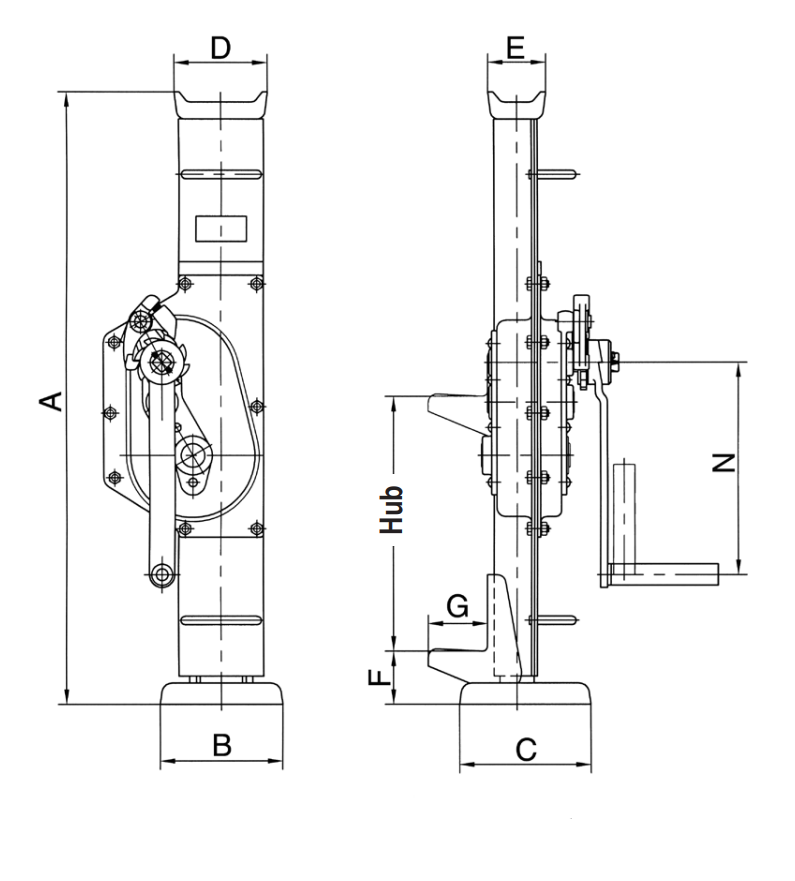

Abmessungen
| Modell | STW-F 15 | STW-F 30 | STW-F 50 | STW-F 100 |
|---|---|---|---|---|
| A (mm) | 720 | 720 | 720 | 792 |
| B (mm) | 130 | 130 | 145 | 145 |
| C (mm) | 140 | 140 | 155 | 155 |
| D (mm) | 90 | 90 | 110 | 125 |
| E (mm) | 50 | 50 | 68 | 80 |
| F (mm) | 60 | 61 | 62 | 85 |
| G (mm) | 60 | 65 | 70 | 85 |
| N (mm) | 250 | 250 | 250 | 300 |
