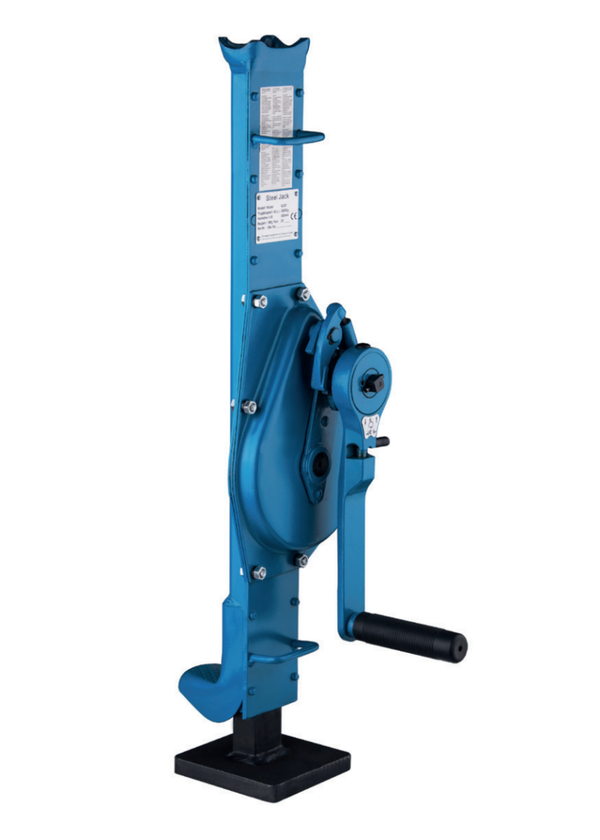

Pfaff SJ Raku Stahlwinde nach DIN 7355
Sale!
Artikelnummer:
N01900005
- Die präzise gefertigten Getriebe mit optimaler Übersetzung sorgen für einen geringen Kraftaufwand und besseren Lauf.
- Die Last wird entweder auf der Klaue oder dem Kopf der Stahlwinde aufgenommen.
- Zum Heben wird das Gehäuse durch den Einsatz der Handkurbel an der Zahnstange einfach und bequem nach oben bewegt.
- Die Lastdruckbremse hält die Last in jeder Lage. Der axiale Bremsdruck wird von der Last selbst hervorgerufen und ist daher proportional zur Größe der Belastung.
- Keine Traglastreduzierung auf der Klaue.
Technische Daten
| Modell | Art.-Nr. | Tragfähigkeit (kg) | Bauhöhe A (mm) | Hub ¹ (mm) | Handkraft bei Nennlast (daN) | Gewicht (kg) |
|---|---|---|---|---|---|---|
| SJ 15 | N01900005 | 1.500 | 725 | 360 | 28 | 17 |
| SJ 30 | N01900002 | 3.000 | 735 | 360 | 28 | 20 |
| SJ 50 | N01900003 | 5.000 | 730 | 350 | 28 | 27 |
| SJ 100 | N01900006 | 10.000 | 800 | 410 | 56 | 43 |
¹ Hubhöhe = Bauhöhe + Hub
Abmessungen
| Maß | SJ 15 | SJ 30 | SJ 50 | SJ 100 |
|---|---|---|---|---|
| A (mm) | 725 | 735 | 730 | 800 |
| B (mm) | 164 | 200 | 190 | 252 |
| C (mm) | 140 | 140 | 170 | 170 |
| D (mm) | 76 | 83 | 108 | 124 |
| E (mm) | 38 | 38 | 52 | 65 |
| F (mm) | 70 | 70 | 80 | 85 |
| G (mm) | 60 | 65 | 71 | 86 |
| N (mm) | 225 | 249 | 275 | 300 |
