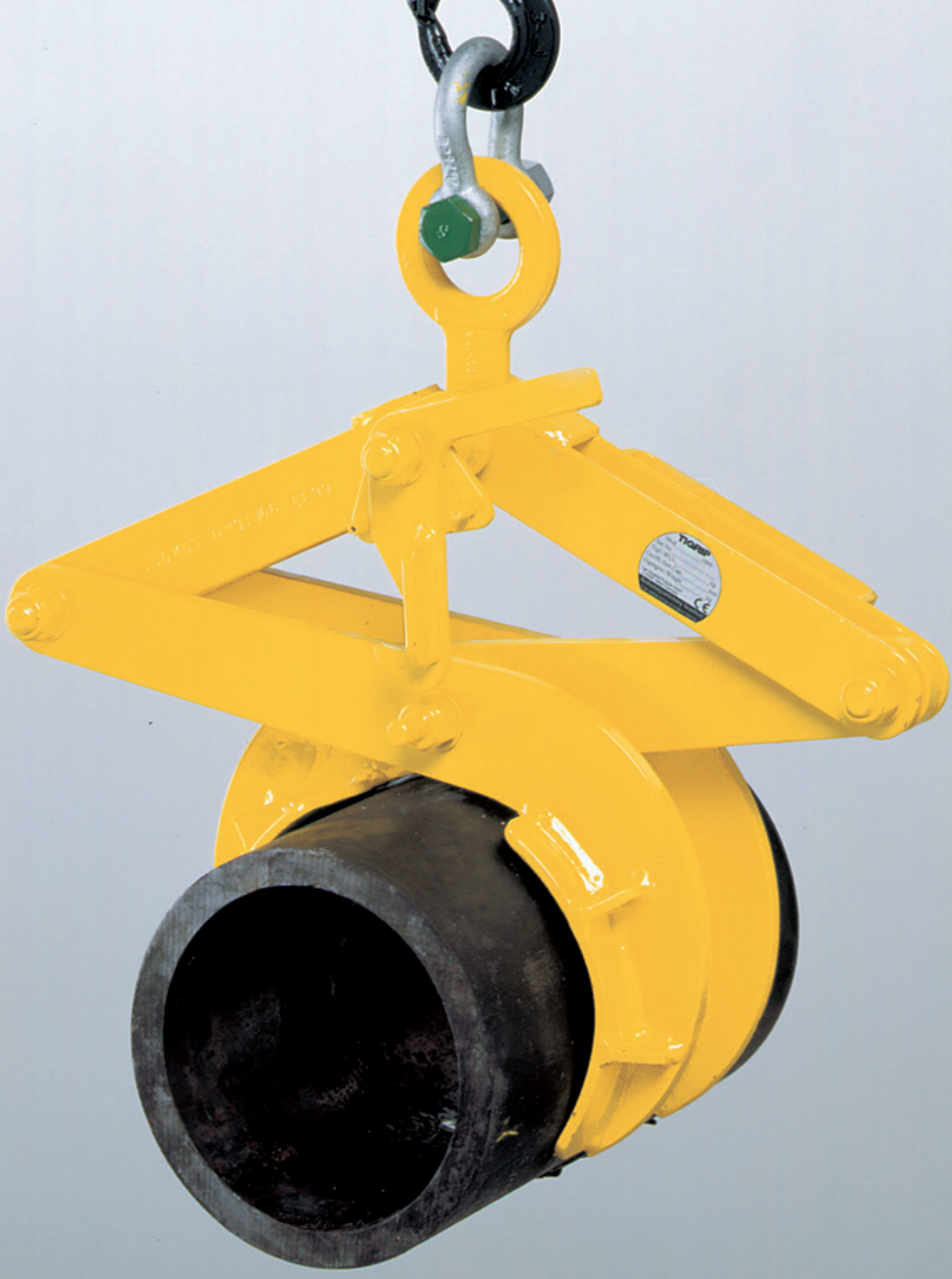

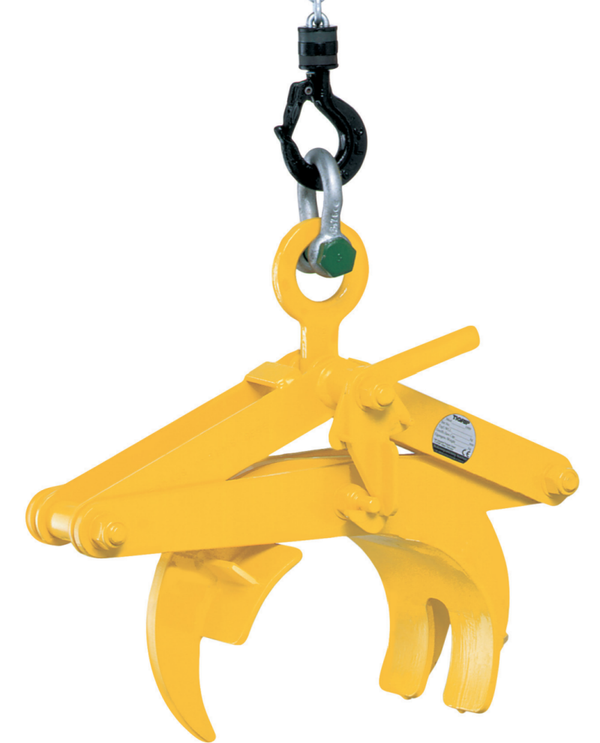

Yale® Tigrip® TRU Rundmaterialgreifer
Sale!
Artikelnummer:
N51902711
AUSSTATTUNG und VERARBEITUNG:
- Tragfähigkeit 500 - 3.000 kg
- Mit dem Schutzbelag kann auch Material mit einer empfindlichen Oberfläche schonend gefasst werden.
- Der Greifer TPR ist ausgelegt für den Transport von Trägern, Profilen usw.
- Er verfügt über einen großen Greifbereich und kann somit für die unterschiedlichsten
- Flanschbreiten eingesetzt werden.
- Mit seinen Greifbacken fasst er formschlüssig unter und gewährt einen absolut sicheren Halt.
Modellreihe SB verfügt über einen Schutzbelag.
Technische Daten
| Modell | Art.-Nr. | Art.-Nr. mit Schutzbelag | Tragfähigkeit (kg) | Greifbereich Z (mm) | Gewicht (kg) |
|---|---|---|---|---|---|
| TRU 0,1/150 | N51902711 | N51902712 | 100 | 50 - 150 | 4,2 |
| TRU 0,5/200 | N51902701 | N51902706 | 500 | 35 - 200 | 13,6 |
| TRU 1,0/200 | N51902702 | N51902707 | 1000 | 35 - 200 | 13,6 |
| TRU 1,5/300 | N51902703 | N51902708 | 1500 | 80 - 300 | 27,0 |
| TRU 3,0/300 | N51902704 | N51902709 | 3000 | 80 - 300 | 49,0 |
| TRU 4,0/600 | N51902705 | N51902710 | 4000 | 200 - 600 | 204,0 |

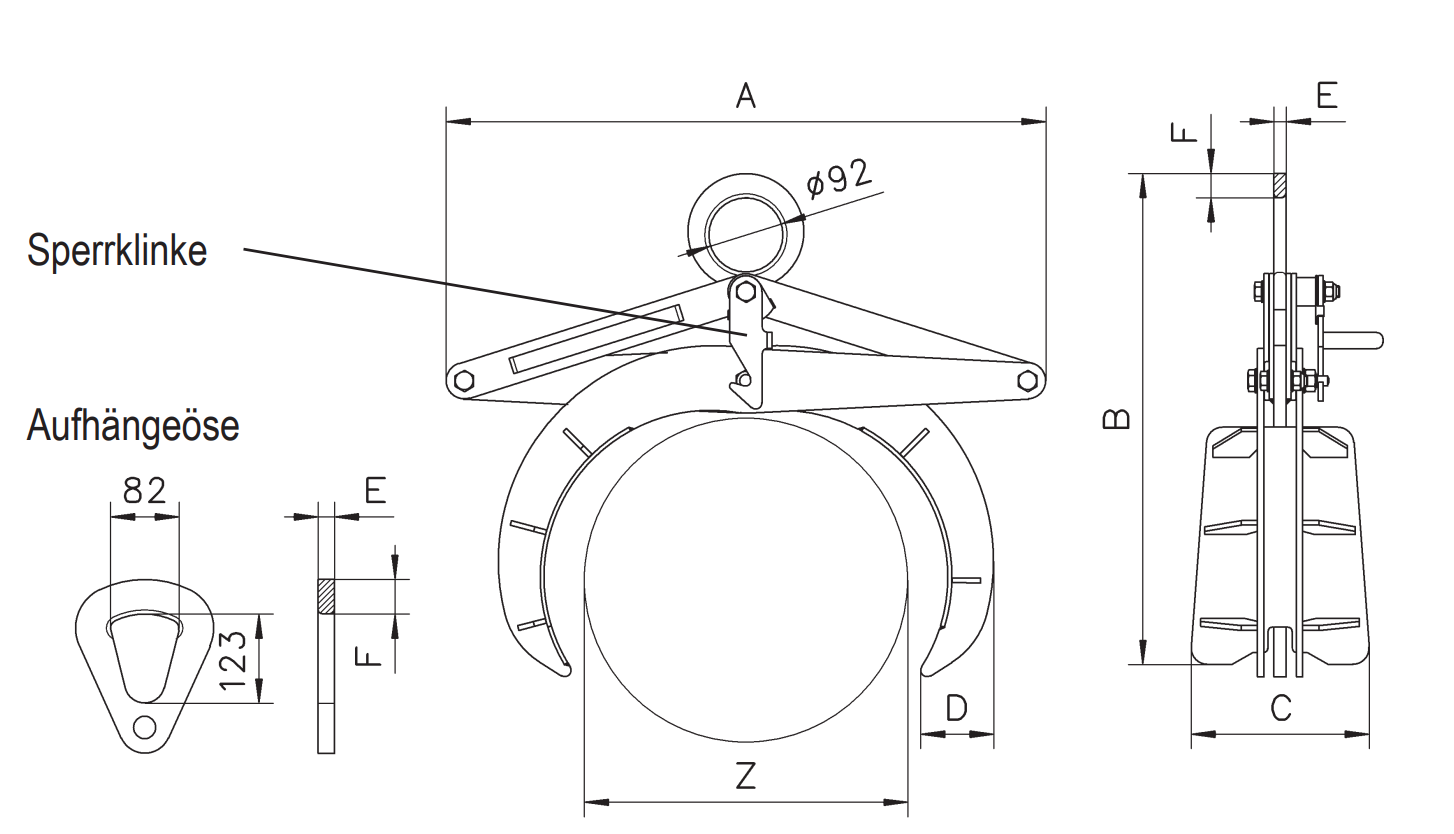

Abmessungen
- TRU, Aufhängeöse für Greifer ab 2.000 kg Nutzlast.
- Die Sperrklinke dient der Verriegelung in geöffneter Stellung.
| Abmessung | TRU 0,1/150 | TRU 0,5/200 | TRU 1,0/200 | TRU 1,5/300 | TRU 3,0/300 | TRU 4,0/600 |
|---|---|---|---|---|---|---|
| A, mm | 270 | 503 | 509 | 720 | 740 | 1420 |
| B min., mm | 292 | 417 | 437 | 520 | 582 | 930 |
| B max., mm | 458 | 723 | 745 | 937 | 960 | 1815 |
| C, mm | 97 | 150 | 178 | 204 | 220 | 318 |
| D, mm | 43 | 56 | 82 | 84 | 125 | 205 |
| E, mm | 8 | 15 | 15 | 20 | 20 | 30 |
| F, mm | 17 | 17 | 30 | 25 | 30 | 35 |
