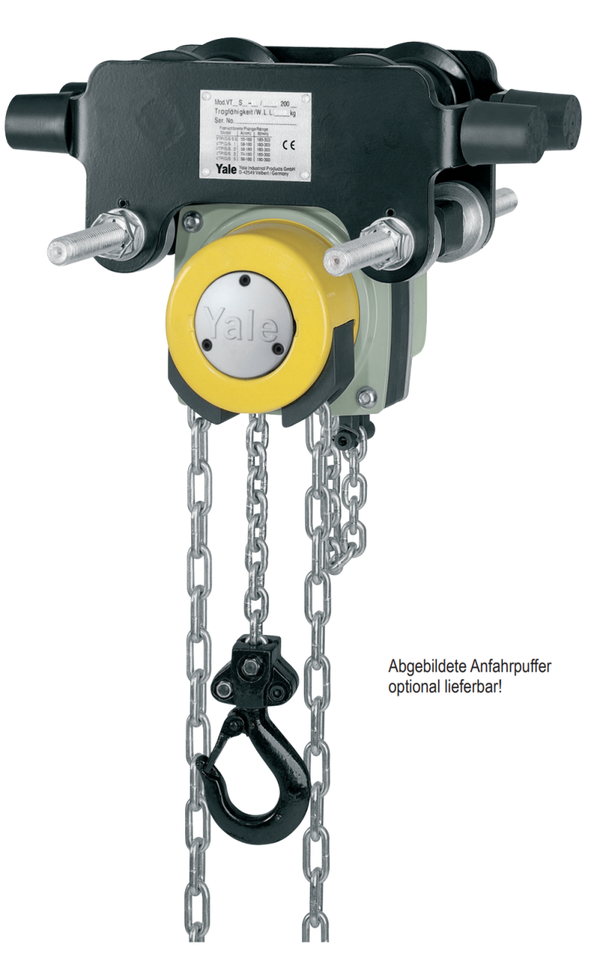

Yale® YaleLift IT Stirnradflaschenzug mit integriertem Roll- und Haspelfahrwerk

Sale!
Yale® YaleLift IT Stirnradflaschenzug mit integriertem Roll- und Haspelfahrwerk
1.000,00 € 950,00 €
zzgl. MwSt. und Versandkosten
Artikelnummer: N04900044
  • Alle Geräte der Baureihe sind bis zu einer Tragfähigkeit von 3.000 kg einstrangig ausgelegt, das Baumaß wurde nochmals verkürzt. So können auch niedrige Raumhöhen optimal genutzt werden.
  • Das bewährte und nahezu stufenlose Verstellsystem des Fahrwerks ermöglicht die einfache und schnelle Montage durch Einstellmuttern.
  • Die Fahrwerke bis 5 t werden für zwei Trägerbereiche angeboten: A-Bereich bis 180 mm Trägerflanschbreite (Standard, deckt ca. 80 % aller Trägerbreiten ab). Eine Umrüstung auf den B-Bereich, bis 300 mm, ist problemlos möglich.
  • Die Laufrollen sind für eine maximale Neigung des Trägerflansches von 14 % ausgelegt (DIN 1025-1), optimale Laufeigenschaften werden durch gekapselte und dauergeschmierte Kugellager garantiert.
  • Kippsicherung und Radbruchstützen sind serienmäßig.



OPTIONAL:

  • Einstellbare Überlastsicherung.
  • Kettenspeicher
  • Anfahrpuffer
  • Korrosionsgeschützte Ausführung.
  • Feststellvorrichtung zum Fixieren des integrierten Handfahrwerks auf dem Träger ohne Last (Parkposition z. B. in der Schifffahr
Yale® YaleLift IT Stirnradflaschenzug mit integriertem Roll- und Haspelfahrwerk- Datenblatt
PDF – 1,3 MB 0 Downloads

Technische Daten

Modell Art.-Nr. Tragfähigkeit in kg / Anzahl der Kettenstränge Größe Trägerflanschbreite b (mm) Trägerflanschdicke t max. (mm) Kurvenradius min. (m) Gewicht bei Normalhub (3 m) (kg)
YLITP 500 N04900044 500/1 A 50 - 180 19 0,9 20
YLITP 1000 N04900045 1000/1 A 50 - 180 19 0,9 27
YLITP 2000 N04900046 2000/1 A 58 - 180 19 1,15 44
YLITP 3000 N04900047 3000/1 A 74 - 180 27 1,5 77
YLITP 5000 N04900020 5000/2 A 98 - 180 27 2,0 125

Abmessungen

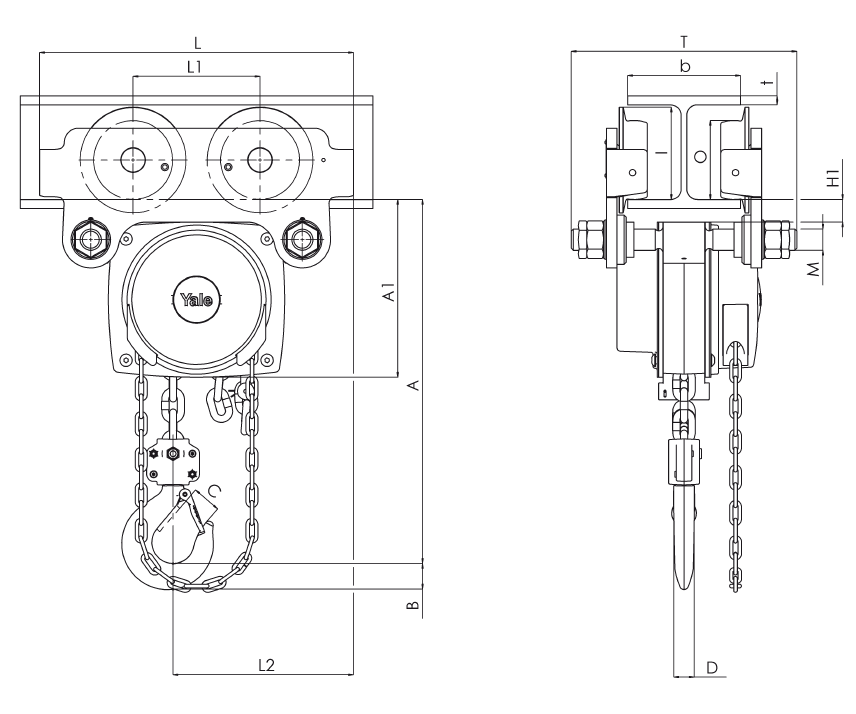

Yalelift 360, 500 - 3.000 kg, einstrangig

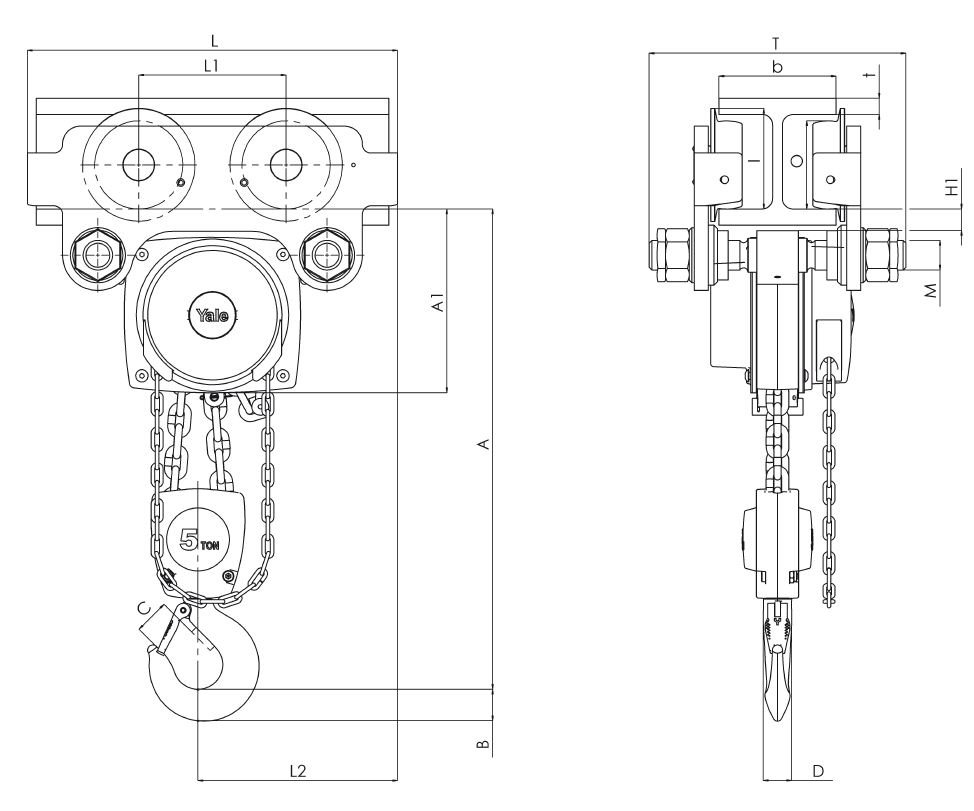

Yalelift ITP/ITG, 5.000 kg, zweistrangig

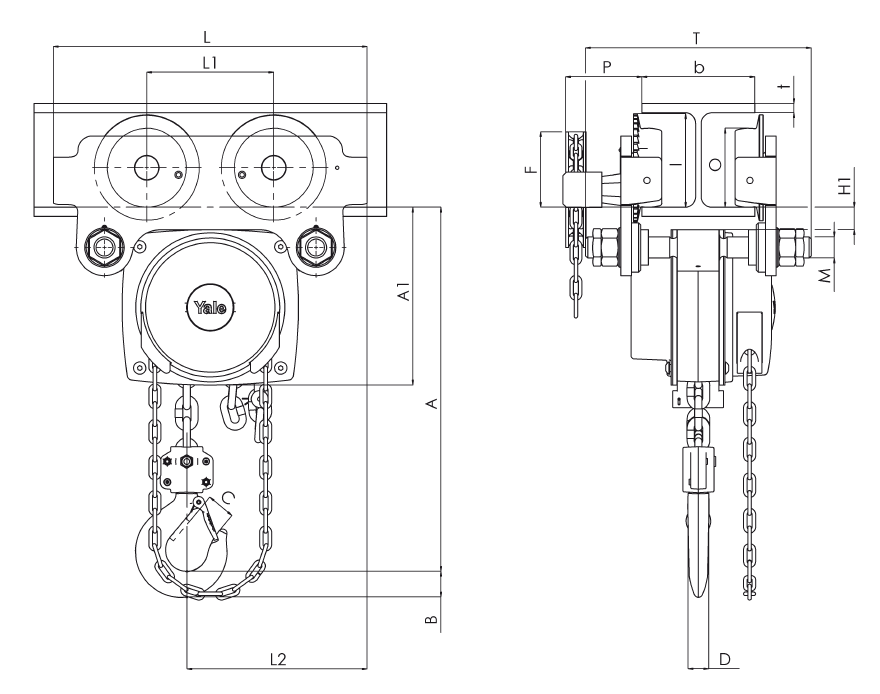

Yalelift ITG, 500 - 3.000 kg, einstrangig

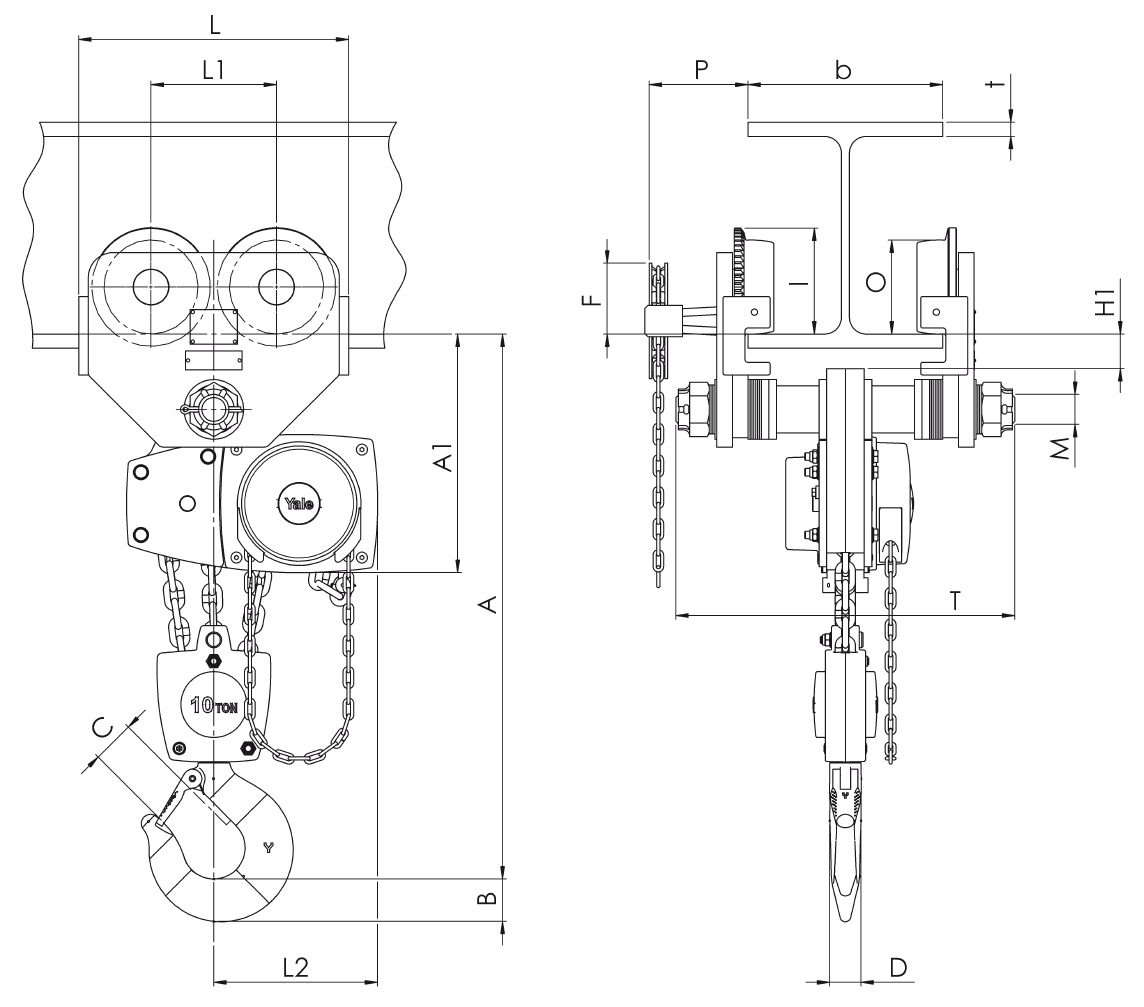

Yalelift ITG, 10.000 kg, dreistrangig

Abmessung YL 500 YL 1000 YL 2000 YL 3000 YL 5000 YL 10000 YL 20000
A min., mm 300 335 395 520 654 825 1065
B, mm 17 22 30 38 45 68 85
C, mm 24 29 35 40 47 68 64
D, mm 133 156 182 220 220 220 303
E, mm 148 175 203 250 250 383 555
F, mm 148 167 194 219 219 219 250
G, mm 139 164 192 225 242 326 391
H, mm 206 242 283 335 352 436 501
I, mm 24 24 31 34 21 136 –
K, mm 61 70 83 95 95 95 396
L, mm 87 97 111 124 124 124 125
M, mm 110 125 156 178 285 401 471
N, mm 14 19 22 30 37 50 56
