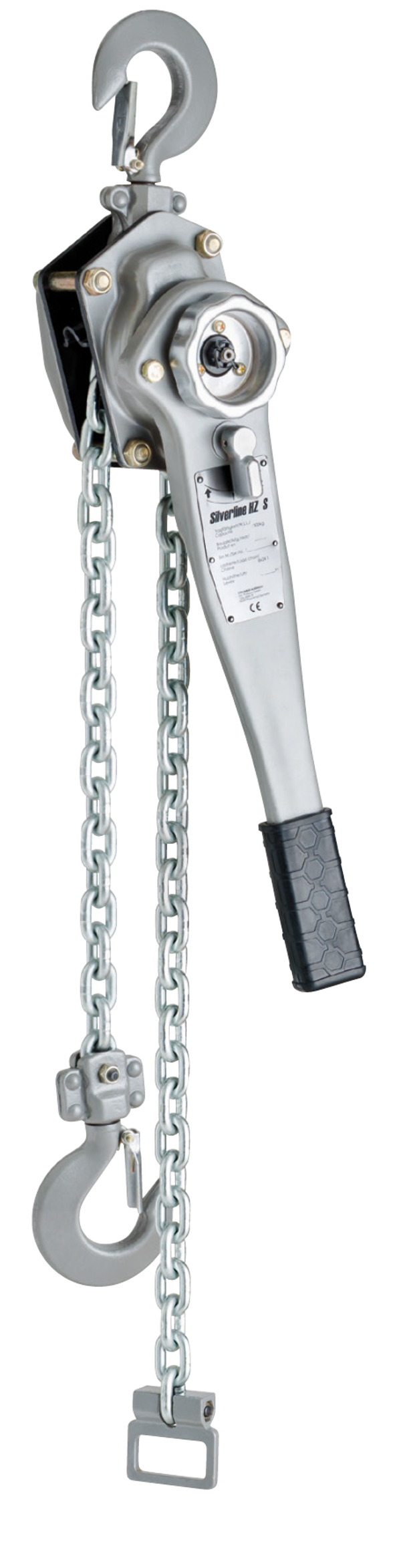

Yale® HZ S Handhebelzug
Sale!
Artikelnummer:
N02300113
FUNKTIONEN und VORTEILE:
- Starke Schrauben zwischen Seitenplatten und Gehäusedeckel sorgen für erhöhte Stabilität.
- Kettenführungsrollen verhindern Verschmutzungen und Blockierungen der Kette.
- Lager für Seitenplatten ermöglichen eine lange Lebensdauer.
- Lastkette standardmäßig verzinkt.
- Geschmiedete Aufhänge- und Lasthaken sind aus hochfestem Stahl gefertigt und mit Sicherheitsriegeln ausgestattet.
Technische Daten
| Modell | Art.-Nr. | Tragfähigkeit (kg) | Anzahl der Kettenstränge | Kettenabmessungen d x t in mm / Ausführung | Hub bei einer Hebelumdrehung (mm) | Hubkraft bei Nennlast (daN) | Gewicht bei Normalhub (1,5 m) (kg) |
|---|---|---|---|---|---|---|---|
| HZ S 750 | N02300113 | 750 | 1 | 6 x 18 - T | 20 | 20 | 7,0 |
| HZ S 1500 | N02300114 | 1500 | 1 | 8 x 24 - T | 10 | 36 | 10,0 |
| HZ S 3000 | N02300115 | 3000 | 1 | 10 x 30 - T | 17 | 38 | 18,0 |
| HZ S 6000 | N02300116 | 6000 | 2 | 10 x 30 - T | 9 | 39 | 27,0 |

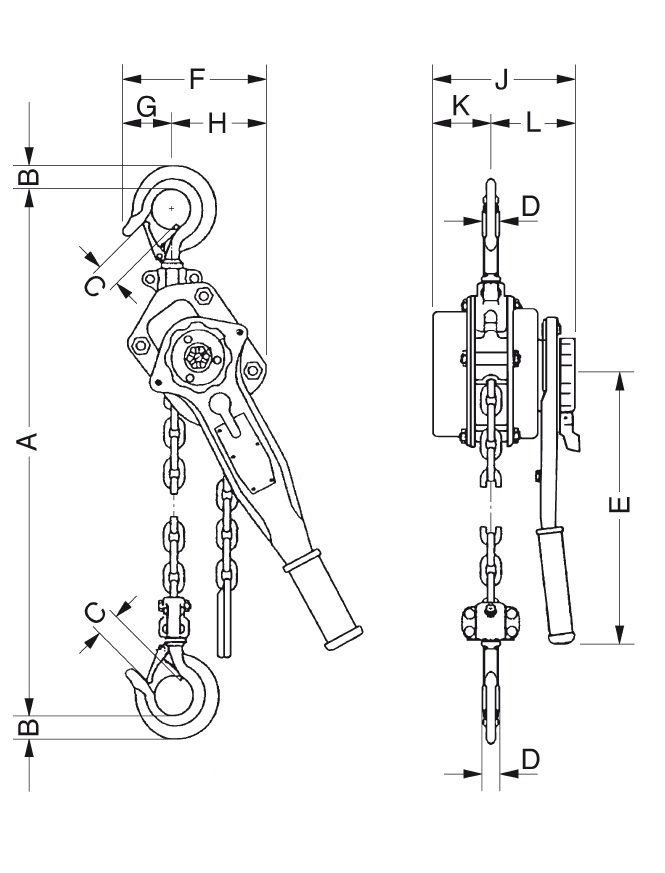

Abmessungen
| Abmessung | HZ S 750 | HZ S 1500 | HZ S 3000 | HZ S 6000 |
|---|---|---|---|---|
| A min., mm | 330 | 410 | 490 | 640 |
| B, mm | 24 | 30 | 45 | 55 |
| C, mm | 26 | 31 | 34 | 46 |
| D, mm | 14 | 18 | 26 | 37 |
| E, mm | 280 | 410 | 410 | 410 |
| F, mm | 111 | 175 | 190 | 240 |
| G, mm | 33 | 50 | 60 | 80 |
| H, mm | 78 | 125 | 130 | 160 |
| J, mm | 142 | 180 | 195 | 200 |
| K, mm | 55 | 75 | 85 | 90 |
| L, mm | 87 | 105 | 110 | 110 |
