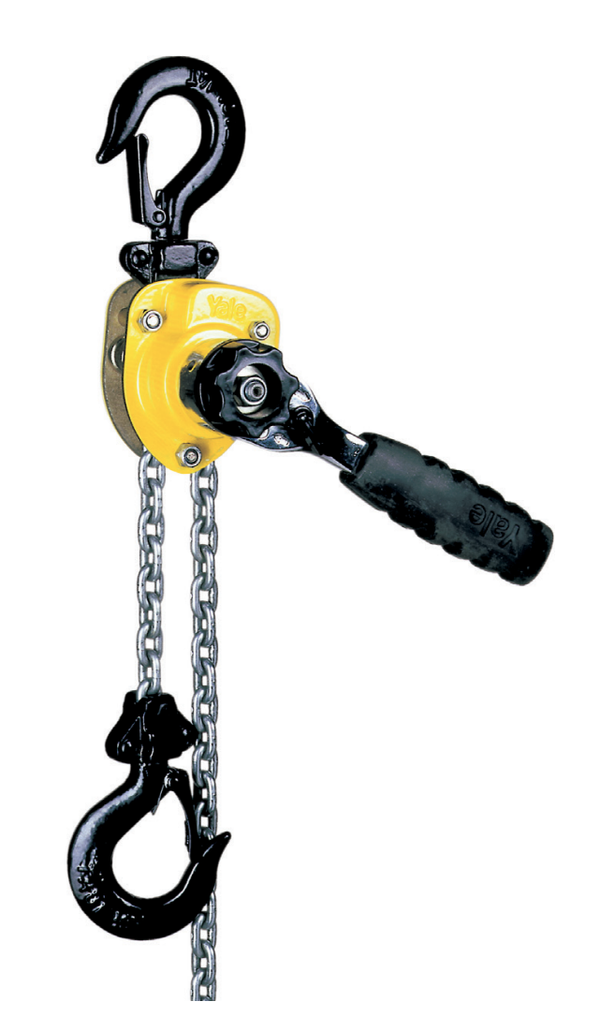

Yale® Yalehandy Handhebelzug (Stahlblech)
Sale!
Artikelnummer:
N02300018
AUSSTATTUNG und VERARBEITUNG:
- Die gekapselte Konstruktion schützt die innenliegenden Bauteile vor Staub und Feuchtigkeit.
- Der kurze und ergonomisch geformte Handhebel mit Gummigriff ermöglicht eine einfache Bedienung des Geräts.
- Alle Bauteile der Lastdruckbremse sind aus hochwertigem Material gefertigt und mit einem Korrosionsschutz versehen.
- Leichtgängige Kettenfreischaltung zum schnellen Anschlagen der Last bzw. Durchziehen der Lastkette in beide Richtungen.
- Verzinkte Rundstahlkette entsprechend allen gültigen nationalen und internationalen Vorschriften.
- Geschmiedete Trag- und Lasthaken aus alterungsbeständigem hochlegiertem Vergütungsstahl, die sich bei Überlastung öffnen ohne zu brechen.
Technische Daten
| Modell | Art.-Nr. | Tragfähigkeit (kg) | Anzahl der Kettenstränge | Kettenabmessungen d x t in mm / Ausführung | Hub bei einer Hebelumdrehung (mm) | Hubkraft bei Nennlast (daN) | Gewicht bei Normalhub (1,5 m) (kg) |
|---|---|---|---|---|---|---|---|
| Yalehandy 250 | N02300018 | 250 | 1 | 4 x 12 - T | 80 | 25 | 2,2 |
| Yalehandy 500 | N02300070 | 500 | 1 | 4 x 12 - V | 40 | 25 | 2,8 |

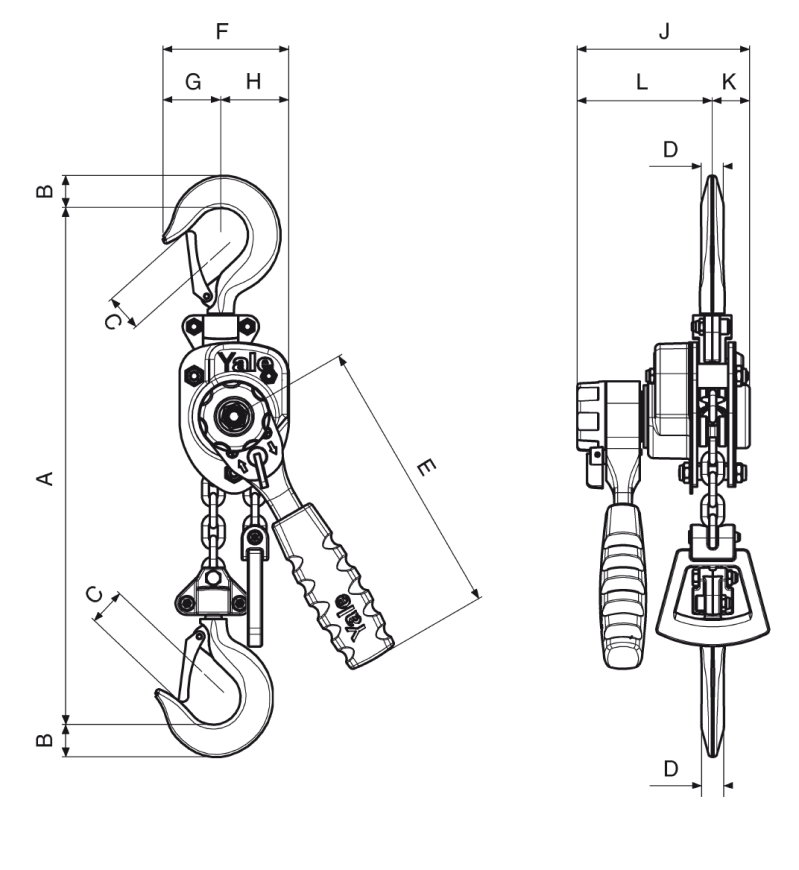

Abmessungen
| Abmessung | Yalehandy 250 | Yalehandy 500 |
|---|---|---|
| A min., mm | 240 | 282 |
| B, mm | 20 | 17 |
| C, mm | 21 | 24 |
| D, mm | 14 | 12 |
| E, mm | 160 | 160 |
| F, mm | 72 | 104 |
| G, mm | 33 | 38 |
| H, mm | 39 | 66 |
| J, mm | 98 | 116 |
| K, mm | 21 | 36 |
| L, mm | 77 | 80 |
