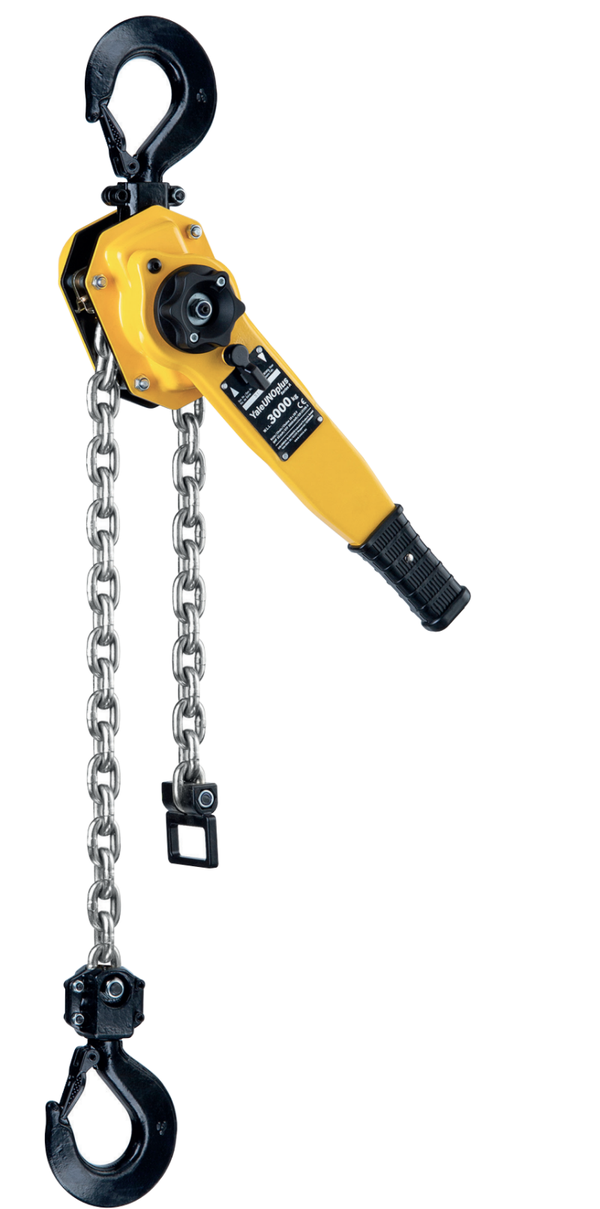

Yale® UNOplus-A Handhebelzug (Stahlblech)

Sale!
Yale® UNOplus-A Handhebelzug (Stahlblech)
349,00 € 309,00 €
zzgl. MwSt. und Versandkosten
Artikelnummer: 192049841

AUSSTATTUNG und VERARBEITUNG:

  • Geringer Kraftaufwand am Handhebel durch optimierte Getriebeübersetzung und verbesserter Lagerung im Gehäusedeckel.
  • Handrad in Stahlausführung als Serienausstattung.
  • Lastdruckbremse mit korrosionsgeschützten Bauteilen.
  • Mit serienmäßiger Kettenfreischaltung zum schnellen Anschlagen der Last bzw. Durchziehen der Lastkette in beide Richtungen.
  • Die im Gehäuse integrierten Kettenführungsrollen sorgen für einen einwandfreien Ablauf der Lastkette über das Lastkettenrad.
  • Robustes Kettenendstück
  • Der bequeme Gummigriff sorgt für zusätzlichen Schutz gegen Abrutschen.
  • Verzinkte Rundstahlkette entsprechend allen gültigen nationalen und internationalen Vorschriften.
  • Geschmiedete Trag- und Lasthaken aus alterungsbeständigem hochlegierten Vergütungsstahl öffnen sich bei Überlastung ohne zu brechen.
Yale® UNOplus-A Handhebelzug (Stahlblech)- Datenblatt
PDF – 3,5 MB 0 Downloads

Technische Daten

Modell Art.-Nr. Tragfähigkeit (kg) Anzahl der Kettenstränge Kettenabmessungen d x t in mm / Ausführung Hub bei einer Hebelumdrehung (mm) Hubkraft bei Nennlast (daN) Gewicht bei Normalhub (1,5 m) (kg)
UNOplus-A 750 192049841 750 1 5,6 x 17,1 - T 27 22 6,3
UNOplus-A 1500 192049940 1500 1 7,1 x 21 - T 22 35 9,2
UNOplus-A 3000 192050025 3000 1 10 x 28 - V 20 40 16,9
UNOplus-A 6000 192050579 6000 2 10 x 28 - V 10 43 28,6

Abmessungen

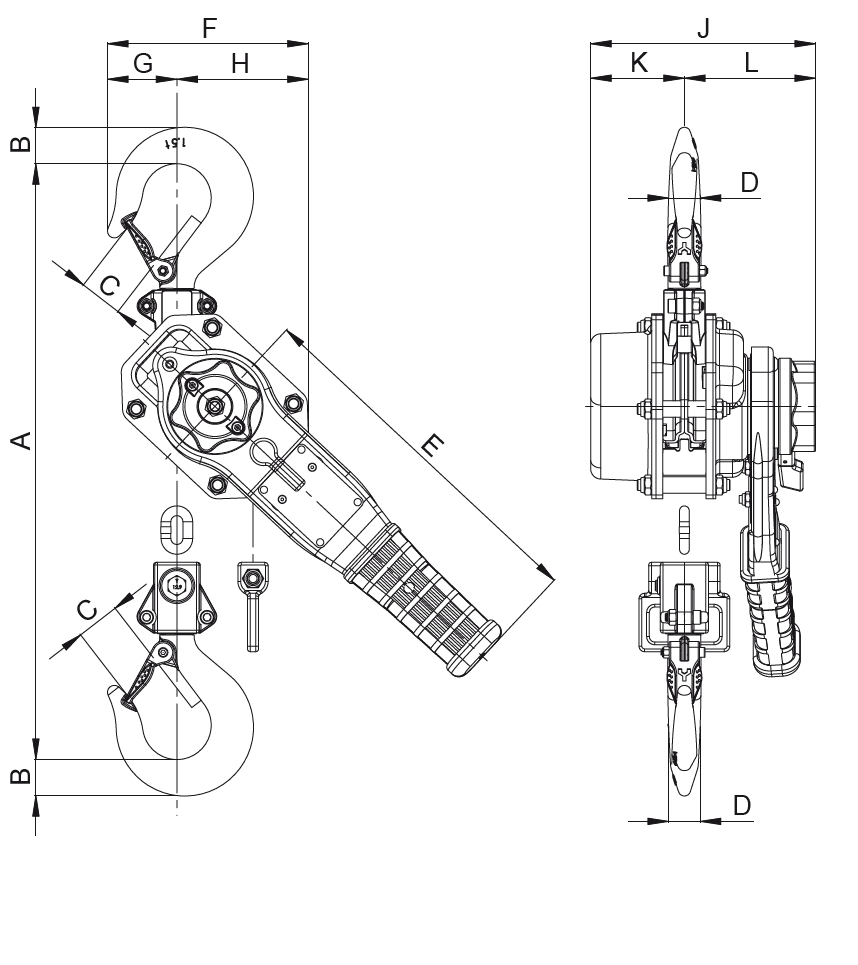

UNOplus-A, 750 - 3.000 kg, einstrangig

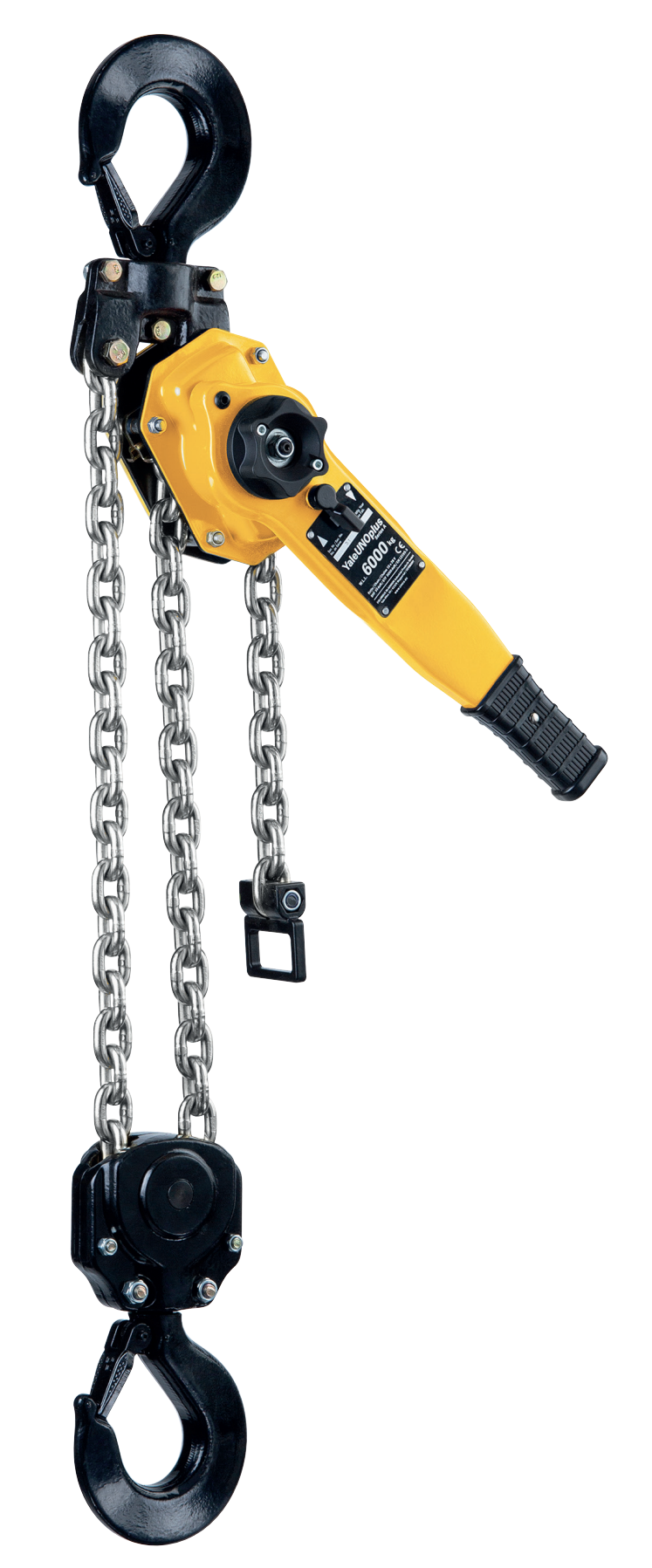

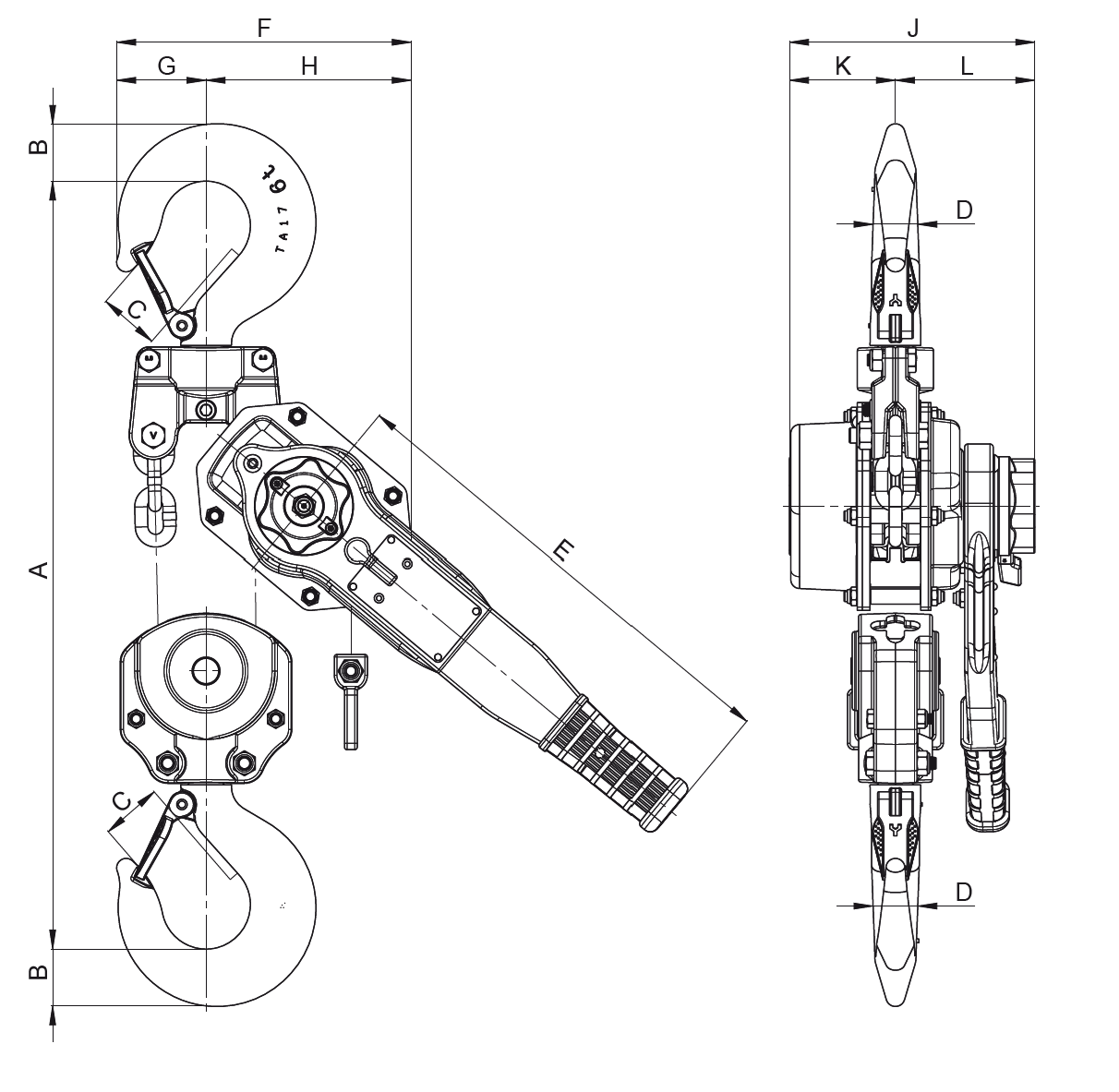

UNOplus-A, 6.000 kg, zweistrangig

Abmessung UNOplus-A 750 UNOplus-A 1500 UNOplus-A 3000 UNOplus-A 6000
A min., mm 312 375 445 563
B, mm 20 26 37 45
C, mm 27 31 40 47
D, mm 18 21 28 35
E, mm 267 267 376 376
F, mm 121 146 180 232
G, mm 40 51 57 71
H, mm 81 95 123 161
J, mm 144 164 193 193
K, mm 53 68 83 83
L, mm 91 96 110 110
