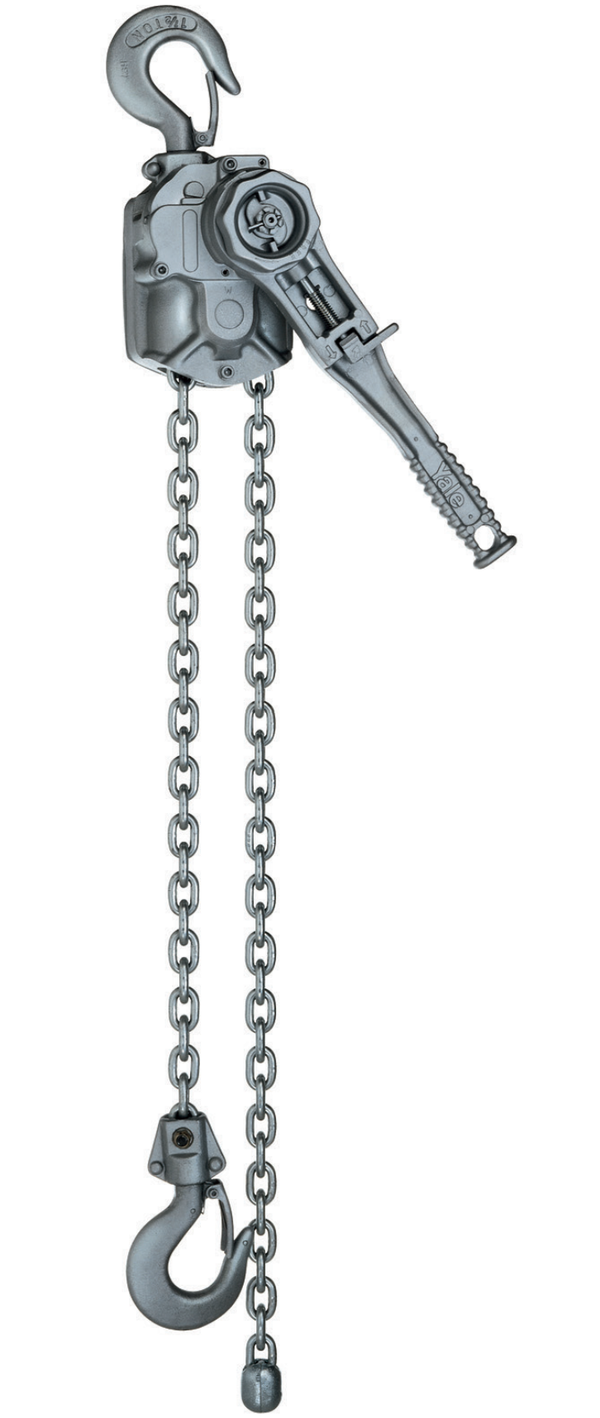

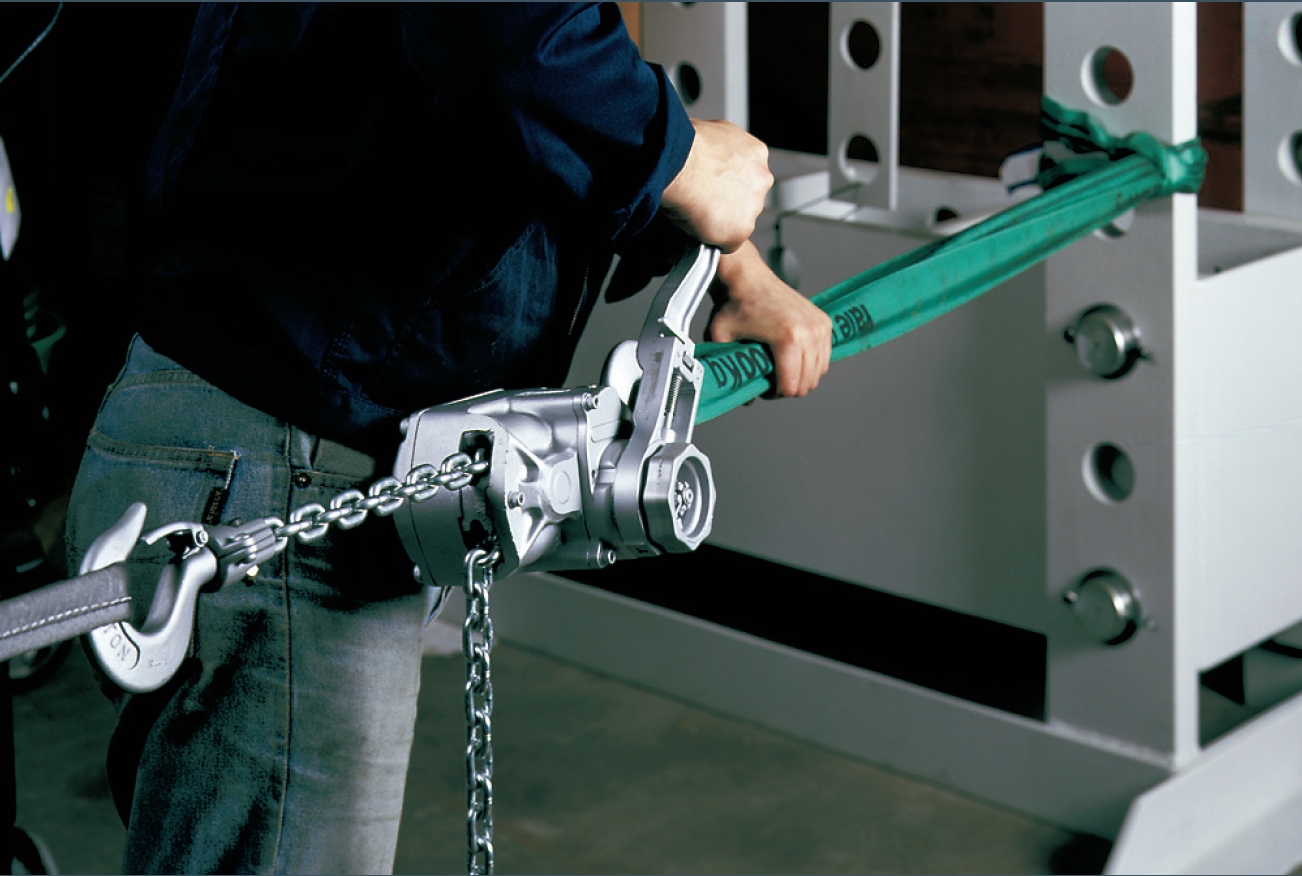

Yale® AL Handhebelzug (Leichtmetall)
Sale!
Artikelnummer:
N02041251
AUSSTATTUNG und VERARBEITUNG:
- Geschlossene Gehäuse, Handhebel und Handrad aus hochfester Aluminiumlegierung.
- Geringe Handkraft erforderlich.
- Präzise Nadellagerung für leichteres Arbeiten.
- Mit serienmäßiger Kettenfreischaltung zum schnellen Anschlagen der Last bzw. Durchziehen der Lastkette in beide Richtungen.
- Die im Gehäuse eingegossene Kettenführung sorgt für einen einwandfreien Kettenlauf.
- Verzinkte Rundstahlkette entsprechend allen gültigen nationalen und internationalen Vorschriften.
Technische Daten
| Modell | Art.-Nr. | Tragfähigkeit (kg) | Anzahl der Kettenstränge | Kettenabmessungen d x t in mm / Ausführung | Hub bei einer Hebelumdrehung (mm) | Hubkraft bei Nennlast (daN) | Gewicht bei Normalhub (1,5 m) (kg) |
|---|---|---|---|---|---|---|---|
| AL 750 | N02041251 | 750 | 1 | 6,3 x 19,1 - T | 30 | 20 | 6,4 |
| AL 1000 | N02041252 | 1000 | 1 | 6,3 x 19,1 - T | 30 | 22 | 6,6 |
| AL 1500 | N02041253 | 1500 | 1 | 7,1 x 21,2 - T | 16 | 21 | 10,0 |
| AL 3000 | N02041254 | 3000 | 1 | 10 x 30,2 - T | 14 | 28 | 18,0 |

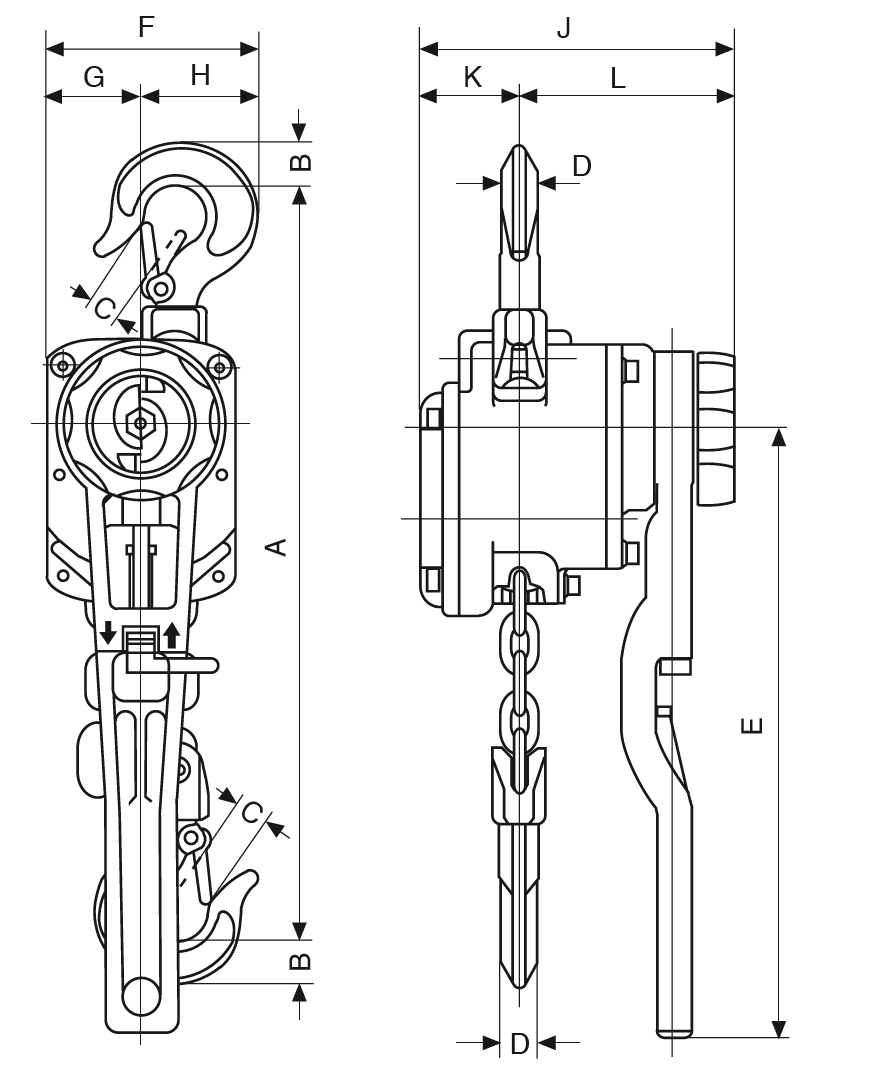

Abmessungen
| Abmessung | AL 750 | AL 1000 | AL 1500 | AL 3000 |
|---|---|---|---|---|
| A min., mm | 315 | 325 | 380 | 455 |
| B, mm | 20 | 23 | 27 | 36 |
| C, mm | 22 | 23 | 26 | 33 |
| D, mm | 14 | 16 | 20 | 24 |
| E, mm | 300 | 300 | 300 | 400 |
| F, mm | 106 | 109 | 138 | 168 |
| G, mm | 47 | 47 | 60 | 75 |
| H, mm | 59 | 62 | 78 | 93 |
| J, mm | 154 | 154 | 177 | 212 |
| K, mm | 49 | 49 | 74 | 94 |
| L, mm | 105 | 105 | 103 | 118 |
