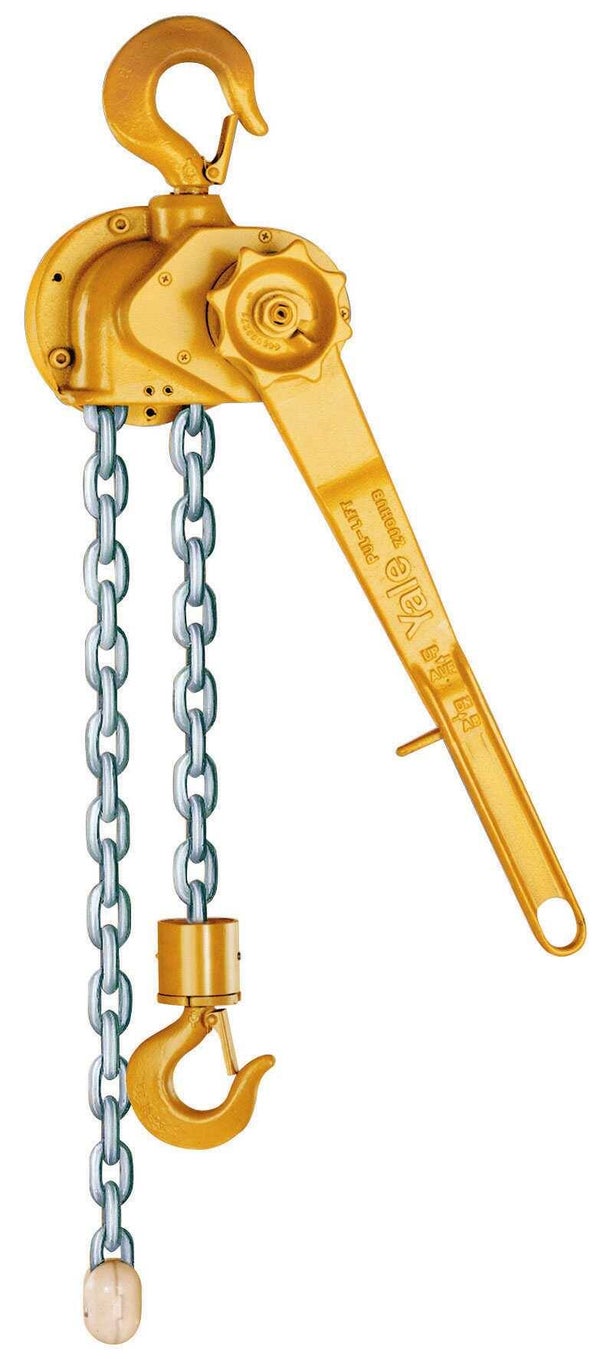

Yale® Hebelzug D 85, mit Rundstahlkette

Sale!
Yale® Hebelzug D 85, mit Rundstahlkette
728,00 € 659,00 €
zzgl. MwSt. und Versandkosten
Artikelnummer: N01541291

AUSSTATTUNG und VERARBEITUNG:

  • Das geschlossene Gehäuse mit Deckel, Handhebel und Unterflasche aus hochwertigem Temperguß, sorgt für eine robuste Gesamtkonstruktion.
  • Gerätelackierung Farbton RAL 1023.
  • Das Lastkettenrad der Rundstahlkettenausführung aus Sphäroguß mit präzise ausgebildeten Kettentaschen gewährleistet Schonung und Langlebigkeit der Lastkette.
  • Verzinkte Rundstahlkette entsprechend allen gültigen nationalen und internationalen Vorschriften.

OPTIONAL:

  • Bis auf die Tragfähigkeit 10 t können alle Geräte mit einer Überlastsicherung (Rutschkupplung) ausgerüstet werden. Diese Rutschkupplung wird bei 25 % ± 15 % Überlast aktiviert, ein Anheben der Last ist nicht mehr möglich.
Yale® Hebelzug C 85, mit Rollenkette- Datenblatt
PDF – 1,1 MB 0 Downloads

Technische Daten

Modell Art.-Nr. Tragfähigkeit (kg) Anzahl der Kettenstränge Kettenabmessungen d x t in mm / Ausführung Hub / Hebelumdrehung (mm) Hubkraft bei Nennlast (daN) Gewicht bei Normalhub (1,5 m) (kg)
D 85 750 N01541291 750 1 6 x 18,5 - T 111 38 8,2
D 85 1500 N01541292 1500 1 9 x 27 - T 45 31 16,3
D 85 3000 N01541293 3000 1 11 x 31 - T 33 40 19,6
D 85 6000 N01541294 6000 2 11 x 31 - T 17 42 32,9
D 85 10000 N01541511 10000 3 11 x 31 - T 11 37 60,0

Abmessungen

Abmessung ZUGHUB D 85 750 ZUGHUB D 85 1500 ZUGHUB D 85 3000 ZUGHUB D 85 6000 ZUGHUB D 85 10000
A min., mm 322 389 403 532 805
B, mm 21 27 35 48 61
C, mm 27 30 34 46 54
D, mm 15 20 25 40 40
D1, mm 17 23 25 40 45
E, mm 443 443 570 570 570
F, mm 112 189 197 197 305
G, mm 56 134 142 142 163
H, mm 56 55 55 55 142
J, mm 142 171 179 218 218
K, mm 39 72 76 76 76
L, mm 103 99 103 142 142
