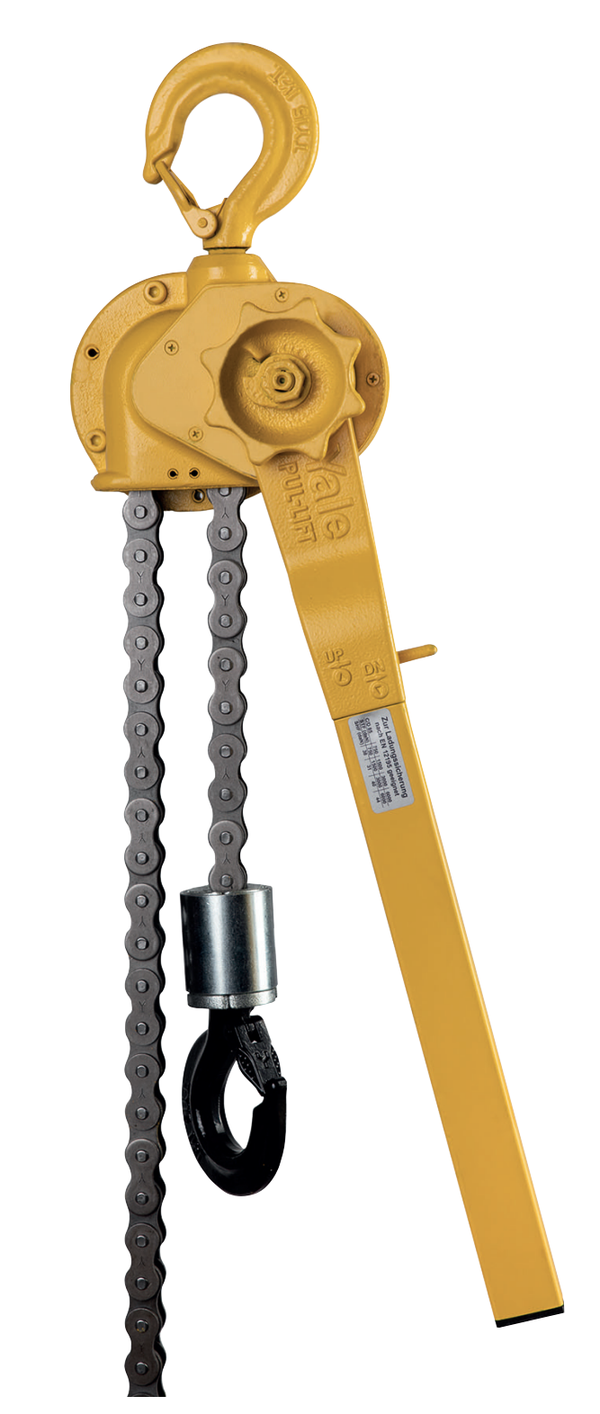

Yale® Hebelzug C 85, mit Rollenkette
Sale!
Artikelnummer:
N01141295
AUSSTATTUNG und VERARBEITUNG:
- Das geschlossene Gehäuse mit Deckel, Handhebel und Unterflasche aus hochwertigem Temperguß, sorgt für eine robuste Gesamtkonstruktion.
- Gerätelackierung Farbton RAL 1023.
- Das Lastkettenrad der Rollenkettenausführung aus Chrom-Molybdänstahl mit präziser Verzahnung und die im Gehäuse eingegossenene Kettenführung sorgen für störungsfreien Kettenlauf.
OPTIONAL:
- Bis auf die Tragfähigkeit 10 t können alle Geräte mit einer Überlastsicherung (Rutschkupplung) ausgerüstet werden. Diese Rutschkupplung wird bei 25 % ± 15 % Überlast aktiviert, ein Anheben der Last ist nicht mehr möglich.
Technische Daten
| Modell | Art.-Nr. | Tragfähigkeit (kg) | Kettenstränge | Kettenabmessungen p x bI (Zoll) | Kettenabmessungen p x bI (mm) | Hub / Hebelumdrehung (mm) | Hubkraft bei Nennlast (daN) | Gewicht bei Normalhub (1,5 m) (kg) |
|---|---|---|---|---|---|---|---|---|
| C 85 750 | N01141295 | 750 | 1 | 5/8" x 3/8" | 15,875 x 9,65 | 115 | 38 | 8,7 |
| C 85 1500 | N01141296 | 1500 | 1 | 1" x 1/2" | 25,4 x 12,7 | 45 | 31 | 17,0 |
| C 85 3000 | N01141297 | 3000 | 1 | 1 1/4" x 5/8" | 31,75 x 15,875 | 36 | 40 | 22,2 |

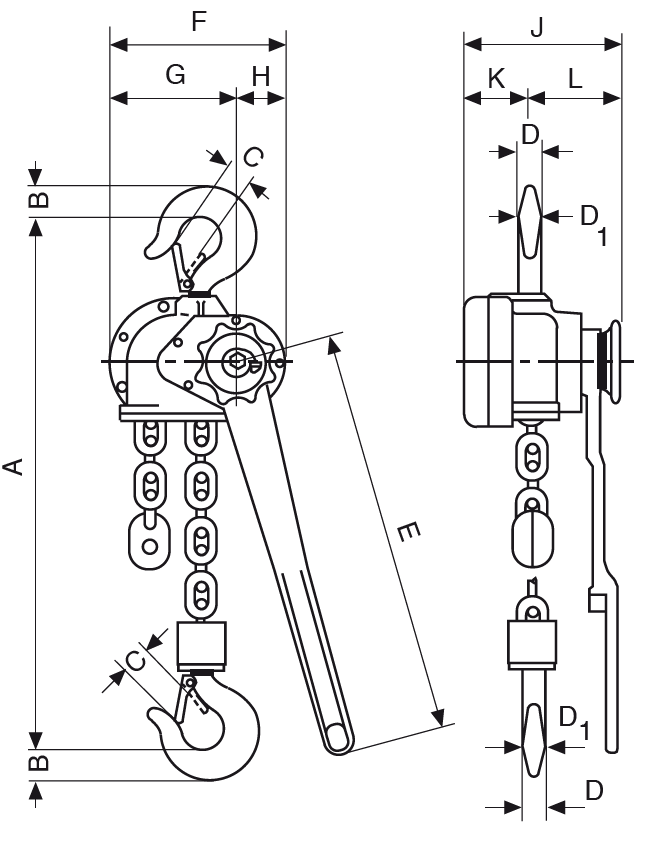

Abmessungen
| Abmessung | ZUGHUB C 85 750 | ZUGHUB C 85 1500 | ZUGHUB C 85 3000 |
|---|---|---|---|
| A min., mm | 322 | 389 | 403 |
| B, mm | 21 | 27 | 35 |
| C, mm | 27 | 30 | 34 |
| D, mm | 15 | 20 | 25 |
| D1, mm | 17 | 23 | 25 |
| E, mm | 443 | 443 | 570 |
| F, mm | 112 | 189 | 197 |
| G, mm | 56 | 134 | 142 |
| H, mm | 56 | 55 | 55 |
| J, mm | 142 | 171 | 179 |
| K, mm | 39 | 72 | 76 |
| L, mm | 103 | 99 | 103 |
