RUD - ICE-Gabelkopf-Spanner als Längeneinstellung
Sale!
Artikelnummer:
7903439

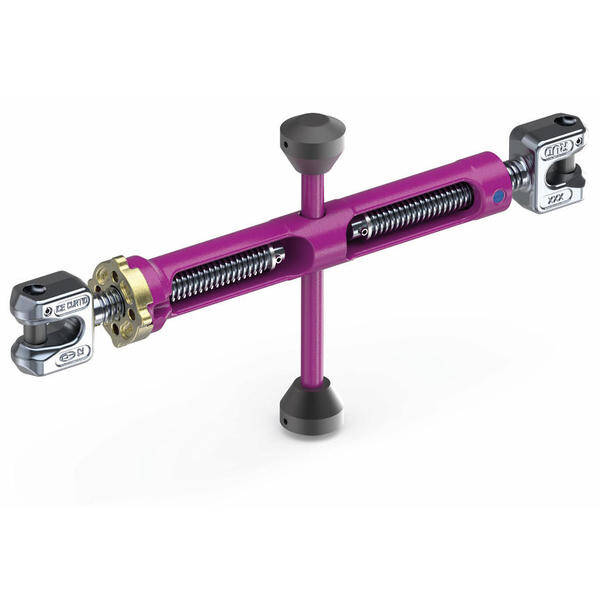

ICE-CURT-K Längeneinstellung zum Heben – leicht und robust.
- Mit handhabungsfreundlichem platzsparendem Knebel.
- Praxisgerechte Losdrehsicherung, mit Vorbereitung für Vorhängeschloss (z. B. Typ ABUS 85/40 HB), 100 % rissgeprüft, alle lasttragenden Teile gesenkgeschmiedet.
- Einfach zu reinigen und zu fetten, innovative Schmiedeform – leicht und robust, Patent angemeldet, Made in Germany, handhabungsfreundlich – auch mit Handschuhen.
Technische Daten
| Ausführung | ICE-Gabelkopf-Spanner als Längeneinstellung zum Heben und Zurren; die Anleitung gilt für ICE-CURT-GAKO und ICE-CURT-K-GAKO. |
| Einsatzbereich | An Anschlagketten zum exakten Längenausgleich und an Zurrketten zum Spannen und Festzurren. |
| Kettengrößen | Verwendbar bei ICE/VIP-Kettendurchmessern 6, 8, 10, 13 und 16 mm. |
| Belastungsart | Nur auf Zug beanspruchen; Biegebelastungen sind verboten. |
| Wichtige Einsatzgrenze | Bereits an Zurrketten verwendete ICE-CURT-(K)-GAKO dürfen danach nicht mehr an Anschlagketten zum Heben verwendet werden. |
| Temperaturbereich | -40 °C bis 100 °C. |
| Chemische Beständigkeit | Nicht mit aggressiven Chemikalien, Säuren und deren Dämpfen in Verbindung bringen. |
| Sicherheitselement | Die Sicherungsscheibe enthält starke Magnete; für Personen mit Herzschrittmachern oder implantierten Defibrillatoren ungeeignet. |
| Montagehinweis | Spannhülse nur einmalig verwenden; nur Verbindungsbolzen mit D1-12-Stempelung montieren; nur Original-RUD-Ersatzteile verwenden. |
| Gebrauchshinweis | Immer im freien Kettenstrang montieren und verwenden; der Spannhebel darf nur im Originalzustand ohne Verlängerung benutzt werden. |
| Wartung | Zur Sicherstellung der Leichtgängigkeit regelmäßig nachfetten. |
| Dynamische Auslegung | RUD-Komponenten sind für 20.000 Lastspiele nach DIN EN 818 und DIN EN 1677 ausgelegt. |
| Prüfung | Vor jeder Inbetriebnahme regelmäßig auf Korrosion, Verschleiß, Verformungen und Leichtgängigkeit prüfen; wiederkehrende Prüfung mindestens 1x jährlich durch einen Sachkundigen. |
| Normen / Hinweise | DIN EN 1677, DIN EN ISO 12100, DGUV-R 109-017. |

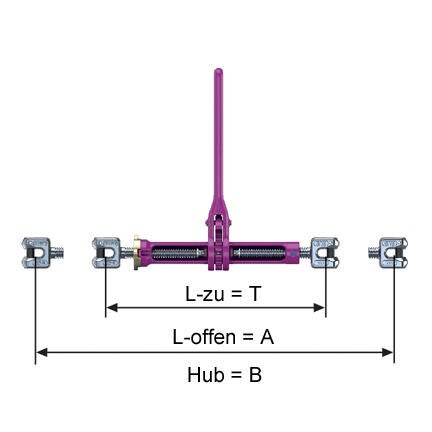

Abmessungen
| Typ | Art.-Nr. | Nenn-Tragfähigkeit WLL (kg) | zul. Zurrkraft LC (daN) | Hub B (mm) | A (mm) | T (mm) | Gewicht ca. (kg) |
|---|---|---|---|---|---|---|---|
| ICE-CURT-6-GAKO | 7903439 | 1.800 | 3.600 | 140 | 400 | 260 | 1,49 |
| ICE-CURT-8-GAKO | 7901125 | 3.000 | 6.000 | 170 | 520 | 350 | 4,07 |
| ICE-CURT-10-GAKO | 7901126 | 5.000 | 10.000 | 170 | 532 | 362 | 4,47 |
| ICE-CURT-13-GAKO | 7902624 | 8.000 | 16.000 | 300 | 830 | 530 | 7,63 |
| ICE-CURT-16-GAKO | 7902625 | 12.500 | 25.000 | 350 | 962 | 612 | 13,4 |
