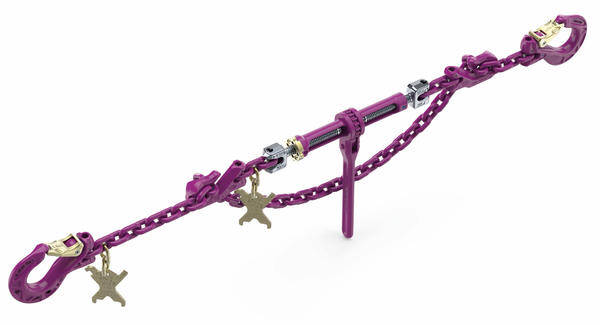

RUD - ICE-Lashing Chain-Classic
613,70 €
zzgl. MwSt. und Versandkosten
Artikelnummer:
7903443
- Hochfeste Ausführung mit integriertem Sicherungsgewinde im Schäkelbügel. Beidseitig glatte Bolzenauflage im Schäkel. Bolzen drehbar.
- Keine Biegespannung im Gewinde, sondern nur Sicherungsfunktion.
- Vormontiert mit Spannhülse. Langzeitsicherung durch Einschlagen einer Spannhülse. Sondergewinde, dadurch verwechslungsfrei gegenüber anderen Schäkelbolzen!
Technische Daten
| Ausführung | Zurrketten in Güteklasse 12-ICE, Typ ICE-VSK-CURT. Die Anleitung gilt stellvertretend für ICE-CURT-GAKO, ICE-CURT-K-GAKO, ICE-CURT-SL und ICE-CURT-K-SL. |
| Einsatzbereich | Ausschließlich zum Zurren bestimmt; nicht zum Heben von Lasten verwenden. |
| Belastungsart | Nur auf Zug beanspruchen; Biegebelastungen sind verboten. |
| Kompatibilität | In einer komplett montierten ICE-Zurrkette dürfen keine Ketten oder Bauteile niedrigerer Güteklassen eingebaut werden. Es dürfen nur Ketten und Bauteile desselben Herstellers verwendet werden. |
| Kombination mit anderen Zurrmitteln | Unterschiedliche Zurrmittel, z. B. ICE-Zurrketten und Zurrgurte aus Chemiefasern, dürfen wegen unterschiedlichem Verhalten und Längenänderung unter Belastung nicht gemeinsam in derselben Zurrrichtung verwendet werden. |
| Schnürgang | Bei Schnürgangseinsätzen ist die LC um 20 % der gekennzeichneten Lashing Capacity zu reduzieren. |
| Sicherheitselement | Die Sicherungsscheibe am ICE-CURT enthält starke Magnete; die Verwendung ist für Personen mit Herzschrittmachern oder implantierten Defibrillatoren untersagt. |
| Nachspannen | Nach kurzer Fahrstrecke Spannung prüfen und bei Bedarf nachspannen. |
| Berechnungsgrundlagen | Auslegung und Berechnung nach EN 12195 und VDI 2700; im Dokument wird wegen der fachlichen Einordnung ausdrücklich auf DIN EN 12195-1:2004 bzw. VDI 2700 ff. Bezug genommen. |
| Gleitreibwerte | Im Dokument sind Richtwerte für den Gleitreibbeiwert µ enthalten, z. B. Holz/Holz trocken 0,20–0,50, Metall/Holz trocken 0,20–0,50, Metall/Metall trocken 0,10–0,25. |
| Zulässige Zurrkräfte LC | ICE-VSK 6: 3600 daN, ICE-VSK 8: 6000 daN, ICE-VSK 10: 10000 daN, ICE-VSK 13: 16000 daN, ICE-VSK 16: 25000 daN. |

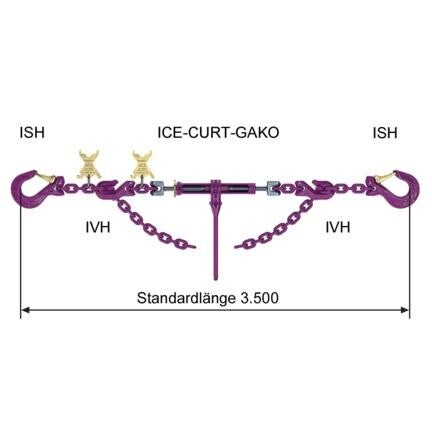

Abmessungen
| Typ | Art.-Nr. | Gewicht ca. (netto) | Abmessung T (mm) | zul. Zurrkraft LC (daN) | STF max (daN) |
|---|---|---|---|---|---|
| ICE-Lashing Chain-Classic-6 mit ICE-CURT-Ratschenspanner | 7903443 | 7 | 3.500 | 3.600 | 1.500 |
| ICE-Lashing Chain-Classic-8 mit ICE-CURT-Ratschenspanner | 7901129 | 13,2 | 3.500 | 6.000 | 2.800 |
| ICE-Lashing Chain-Classic-10 mit ICE-CURT-Ratschenspanner | 7901130 | 20,1 | 3.500 | 10.000 | 2.800 |
| ICE-Lashing Chain-Classic-13 mit ICE-CURT-Ratschenspanner | 7902626 | 35,5 | 3.500 | 16.000 | 2.800 |
| ICE-Lashing Chain-Classic-16 mit ICE-CURT-Ratschenspanner | 7902627 | 60,3 | 3.500 | 25.000 | - |
