RUD - VIP-Schäkel
Sale!
Artikelnummer:
7100607
- Hochfeste Ausführung mit integriertem Sicherungsgewinde im Schäkelbügel. Beidseitig glatte Bolzenauflage im Schäkel. Bolzen drehbar.
- Keine Biegespannung im Gewinde, sondern nur Sicherungsfunktion.
- Vormontiert mit Spannhülse. Langzeitsicherung durch Einschlagen einer Spannhülse. Sondergewinde, dadurch verwechslungsfrei gegenüber anderen Schäkelbolzen!
Technische Daten
| Ausführung | Hochfester gerader Schäkel für allgemeine Hebezwecke; einsetzbar im Tragfähigkeitsbereich 1,5 t bis 31,5 t. |
| Einsatzbereich | Als Endbauteil für Kettengehänge zum Anschluss an Flansche oder Laschen. |
| Belastungsrichtung | Seitliche Belastung ist nicht gestattet. Der Schäkelkörper muss in seiner Längsachse belastet werden, Biegespannungen sind zu vermeiden. |
| Schrägzug | Laut EN 13889 ist ein Schrägzugwinkel β > 7° nicht zulässig. |
| Temperaturbereich | -40 °C bis 200 °C: keine Reduktion; 200 °C bis 300 °C: -10 %; 300 °C bis 400 °C: -25 %; über 400 °C nicht zulässig. |
| Chemische Beständigkeit | Nicht mit aggressiven Chemikalien, Säuren und deren Dämpfen in Verbindung bringen. |
| Montage | VIP-Ketten können mit dem VIP-Verbindungsschloss oder einem Endglied VA/VB an den Schäkel montiert werden; nur Komponenten mit H1-10-Stempelung und nur Original RUD-Ersatzteile verwenden. |
| Sicherung | VC-SCH: Sicherung durch Splint. VV-SCH: Sicherung durch Einschlagen der Sicherungsspannhülse; beim VV-SCH ist der Schäkelbolzen im Schäkel drehbar gelagert. |
| Gebrauchshinweis | Vor Belastung sicherstellen, dass der Schäkelbolzen vollständig eingeschraubt ist. Beim VIP-VC-Schäkel sind Anwendungen unzulässig, bei denen sich der Bolzen drehen und lösen kann. Ständige Drehbewegungen des VV-SCH-Schäkelbolzens sind zu vermeiden. |
| Prüfung | Mindestens 1x jährlich durch einen Sachkundigen prüfen; bei häufigem Einsatz, Verschleiß oder Korrosion auch öfter. |
| Normen / Hinweise | DIN EN 1677-1, DIN EN ISO 12100, DGUV-R 109-017; ergänzend gilt die Betriebsanleitung für RUD-Anschlagketten Nr. 7101649. |

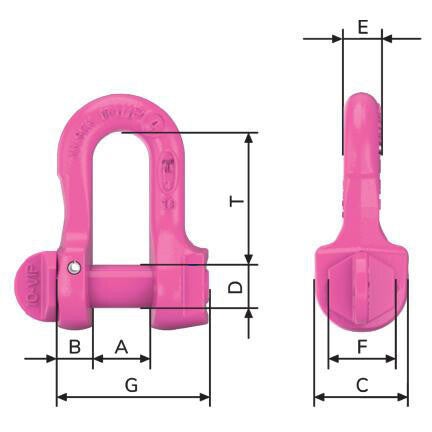

Abmessungen
| Typ | Art.-Nr. | WLL (t) | Gewicht (kg) | A | B | C | D | E | F | G | T |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VIP-Schäkel VV-SCH-6 verwechslungsfrei | 7100607 | 1,5 | 0,09 | 14 | 8 | 22 | 10 | 8 | 17 | 36 | 30 |
| VIP-Schäkel VV-SCH-8 verwechslungsfrei | 7100608 | 2,5 | 0,17 | 17 | 10 | 26 | 12 | 10 | 19 | 44 | 36 |
| VIP-Schäkel VV-SCH-10 verwechslungsfrei | 7100609 | 4 | 0,4 | 21 | 13 | 34 | 16 | 13 | 24 | 56 | 49 |
| VIP-Schäkel VV-SCH-13 verwechslungsfrei | 7100610 | 6,7 | 0,8 | 27 | 17 | 42 | 20 | 17 | 29 | 75 | 63 |
| VIP-Schäkel VV-SCH-16 verwechslungsfrei | 7100611 | 10 | 1,34 | 33 | 21 | 49 | 24 | 21 | 36 | 90 | 73 |
| VIP-C-Schäkel VC-SCH-4,0-16t | 7906438 | 16 | 2,78 | 42 | 27 | 60 | 30 | 29 | 27 | 96 | 91 |
| VIP-C-Schäkel VC-SCH-5,0-25t | 7906439 | 25 | 4,38 | 47 | 30 | 72 | 36 | 33 | 30 | 107 | 110 |
| VIP-C-Schäkel VC-SCH-6,0-31,5t | 7984333 | 31,5 | 5,91 | 53 | 34 | 78 | 39 | 37 | 34 | 121 | 120 |
