RUD - W-ABA Anschweißpunkt
Sale!
Artikelnummer:
7907698
Allseitig bereit und unverwüstlich
- Großes Tragfähigkeitsspektrum 0,8 t – 31,5 t.
- Aus einem Stück geschmiedet, kein Klappern oder Ausschlagen selbst bei starken Vibrationen oder Erschütterungen, einfaches Einhängen des Anschlagmittels möglich.
- Durch die Schweißnahtanordnung (umlaufende Kehlnaht) werden die Forderungen der DIN EN 1090 erfüllt, d. h. durch die geschlossene Naht können keine Spalt-Korrosionsansätze entstehen (damit für Konstruktionen im Freien einsetzbar).
- Verschleißmarkierungen zur einfachen Feststellung der Ablegereife.
Technische Daten
| Werkstoff | Material des Anschweißpunktes: 1.6541 (23MnNiCrMo52) |
| Einsatzbereich | Zur Montage an Lasten oder Lastaufnahmemitteln; zum Einhängen von Anschlagmitteln; auch als Zurrpunkt verwendbar |
| Belastungsrichtung | Allseitige Belastung erlaubt; in Zugrichtung anbringen |
| Drehbewegung unter Last | Unzulässige Beanspruchungen wie Verdrehen oder Umschlagen der Last vermeiden |
| Temperaturbereich | -40 °C bis 200 °C: keine Reduktion; 200 °C bis 300 °C: -10 %; 300 °C bis 400 °C: -25 %; über 400 °C nicht zulässig |
| Chemische Beständigkeit | Nicht für aggressive Chemikalien, Säuren und deren Dämpfe geeignet |
| Wärmebehandlung | Einmalig spannungsarm glühbar im belastungslosen Zustand bei unter 600 °C, max. 1 Stunde |
| Schweißhinweis | Schweißung nur durch geprüften Schweißer nach ISO 9606-1; plane Anschweißfläche erforderlich; Schweißnähte in einer Wärme; Kehlnaht durchgehend an der Grundplatte |
| Dynamische Auslegung | Für 20.000 Lastspiele nach DIN EN 818 und DIN EN 1677 ausgelegt |
| Zurranwendung | Bei ausschließlicher Verwendung zum Zurren gilt Fzul = 2 × WLL; wurde über WLL gezurrt, danach nicht mehr als Anschlagpunkt verwenden |
| Prüfung | Mindestens 1x jährlich durch einen Sachkundigen prüfen; bei häufigem Einsatz, Verschleiß oder Korrosion auch öfter |
| Ablegekriterien | Querschnittsveränderung durch Verschleiß > 10 %, starke Korrosion oder weitere Schäden |
| Normen / Hinweise | DIN EN 1677-1, DIN EN ISO 12100, DGUV-R 109-017 |

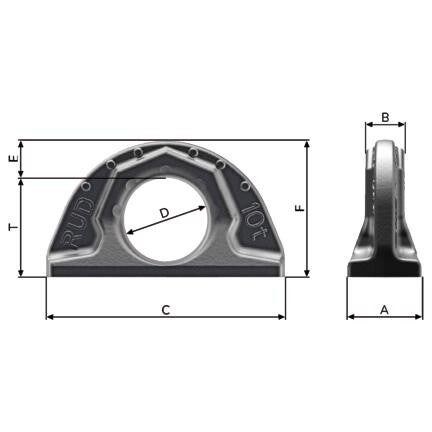

Abmessungen
| Typ | Art.-Nr. | WLL (t) | A | B | C | D | E | F | T | Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| W-ABA 0,8 t | 7907698 | 0,8 | 22 | 12 | 70 | 32 | 12 | 50 | 38 | 0,20 |
| W-ABA 1,6 t | 7900352 | 1,6 | 30 | 16 | 100 | 35 | 16 | 57 | 41,5 | 0,45 |
| W-ABA 3,2 t | 7900353 | 3,2 | 41 | 23 | 137 | 50 | 21 | 80 | 59 | 1,1 |
| W-ABA 5 t | 7900354 | 5 | 51 | 27 | 172 | 60 | 27,5 | 99 | 71,5 | 2,3 |
| W-ABA 10 t | 7900355 | 10 | 70 | 38 | 228 | 80 | 35 | 130 | 95 | 5,3 |
| W-ABA 20 t | 7902174 | 20 | 90 | 52 | 272 | 115 | 40 | 175 | 135 | 10,7 |
| W-ABA 31,5 t | 7902175 | 31,5 | 108 | 64 | 320 | 130 | 50 | 204 | 154 | 18,3 |
* Maßangaben in mm
Schweißnaht
| Benennung / Typ | Größe Kehlnaht | Länge | Volumen |
|---|---|---|---|
| W-ABA 0,8 t | a = 3 | 177 mm | 1,593 cm³ |
| W-ABA 1,6 t | a = 4 | 251 mm | 4,016 cm³ |
| W-ABA 3,2 t | a = 6 | 344 mm | 12,38 cm³ |
| W-ABA 5 t | a = 7 | 431 mm | 21,1 cm³ |
| W-ABA 10 t | a = 8 | 576 mm | 36,86 cm³ |
| W-ABA 20 t | a = 12 | 697 mm | 100,3 cm³ |
| W-ABA 31,5 t | a = 15 | 824 mm | 185,4 cm³ |
