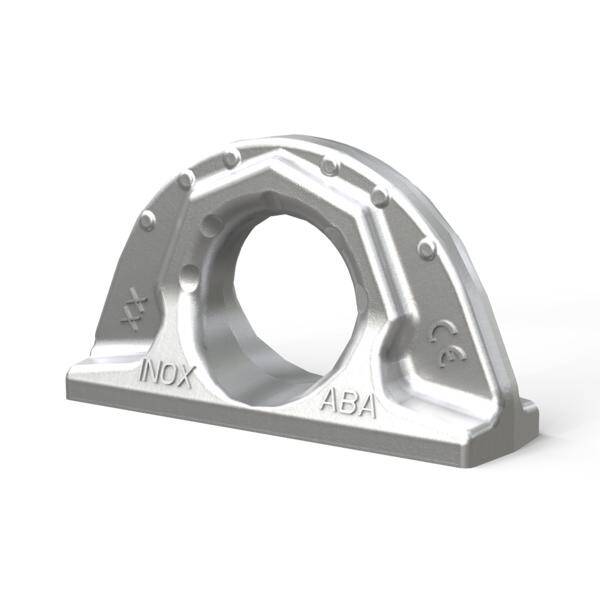

RUD - INOX-ABA - allseitig belastbarer, rostfreier Anschweißpunkt
Sale!
Artikelnummer:
7912396
- Allseitig belastbar in alle Richtungen sowie erhöhte Tragfähigkeit in Ringebene.
- 4-fache Sicherheit gegen Bruch.
- Verschleißmarkierungen innen und außen, dadurch leicht erkennbare Ablegereife.
- Geschlossene und umlaufende Kehlnaht, wodurch eine Unterrostung vermieden wird.
- Gefertigt aus Duplexstahl 1.4462.
Technische Daten
| Werkstoff | Rostfreier Duplex-Stahl 1.4462. |
| Einsatzbereich | Zur Montage an Lasten oder Lastaufnahmemitteln; zum Einhängen von Anschlagmitteln; auch als Zurrpunkt verwendbar. |
| Beweglichkeit | Allseitige Belastung erlaubt. |
| Drehbewegung unter Last | Unzulässige Beanspruchungen wie Verdrehen oder Umschlagen der Last sind zu vermeiden. |
| Temperaturbereich | -40 °C bis 200 °C: keine Reduktion; 200 °C bis 280 °C: -20 %; über 280 °C nicht zulässig. |
| Chemische Beständigkeit | Gute Beständigkeit gegen Lochfraß, Spaltkorrosion und Spannungsrisskorrosion in Meerwasser sowie hochchloridhaltigen und H2S-haltigen Medien. |
| Nicht geeignet | Für bestimmte tragende Bauteile in Schwimmbad-Atmosphäre ohne regelmäßige Reinigung. |
| Montagehinweis | Plane Anschraubfläche erforderlich; der Anschlagpunkt muss in Zugrichtung angeordnet werden; Schrauben mit vorgegebenem Anzugsmoment anziehen. |
| Schraubenhinweis | Nur die vorgegebenen Schraubenabmessungen und -qualitäten verwenden. |
| Zurranwendung | Bei ausschließlicher Verwendung zum Zurren gilt LC = 2 × WLL. |
| Normen / Hinweise | DIN EN 1677-1, DIN EN ISO 12100, DGUV-R 109-017. |
Abmessungen
| Typ | Art.-Nr. | WLL (t) | A | B | C | D | E | F | T | Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| INOX-ABA 0,8 t | 7912396 | 0,8 | 22 | 12 | 70 | 32 | 12 | 50 | 38 | 0,2 |
| INOX-ABA 1,6 t | 7912397 | 1,6 | 30 | 16 | 100 | 35 | 16 | 57 | 41,5 | 0,45 |
| INOX-ABA 2,7 t | 7912398 | 2,7 | 41 | 23 | 137 | 50 | 21 | 80 | 59 | 1,1 |
* Maßangaben in mm
