RUD - VCGH-S Anbauhaken schweißbar
392,40 €
zzgl. MwSt. und Versandkosten
Artikelnummer:
7984047
- Tragfähigkeitsspektrum 10 t – 20 t.
- Kombinierbar mit allen gängigen Anschlagmitteln ohne zusätzliches Verbindungselement.
- Verschleißmarkierungen zur einfachen Feststellung der Ablegereife.
- Robuste geschmiedete Sicherungsklappe.
- Oberfläche phosphatiert.
- Einfache und schnelle Schweißmontage.
Technische Daten
| Werkstoff | Material der Anschweißplatte: S355J2 (1.0577+N / St52-3). |
| Einsatzbereich | Zur Montage an Lasten oder Lastaufnahmemitteln; zum Einhängen von Anschlagmitteln; auch als Zurrpunkt verwendbar. |
| Beweglichkeit | Starrer Anbauhaken; der Haken muss in Zugrichtung angebracht werden. |
| Drehbewegung unter Last | Unzulässige Beanspruchungen wie Verdrehen oder Umschlagen der Last sind zu vermeiden. |
| Temperaturbereich | -20 °C bis 200 °C: keine Reduktion; 200 °C bis 300 °C: -10 %; 300 °C bis 400 °C: -25 %; über 400 °C nicht zulässig. |
| Chemische Beständigkeit | Nicht mit aggressiven Chemikalien, Säuren und deren Dämpfen in Verbindung bringen. |
| Schweißhinweis | Schweißung nur durch geprüften Schweißer nach DIN EN ISO 9606-1; gesamte Schweißnähte in einer Wärme schweißen; Kehlnaht durchgehend an der Grundplatte ausführen. |
| Dynamische Auslegung | RUD-Komponenten sind für 20.000 Lastspiele nach DIN EN 818 und DIN EN 1677 ausgelegt. |
| Zurranwendung | Bei ausschließlicher Verwendung zum Zurren gilt LC = 2 × WLL. |
| Prüfung | Mindestens 1x jährlich durch einen Sachkundigen prüfen; bei häufigem Einsatz, Verschleiß oder Korrosion auch öfter. |
| Ablegekriterien | Querschnittsveränderung durch Verschleiß 10 %, starke Korrosion, Schäden an der Schweißnaht oder Erreichen der Verschleißmarkierungen. |
| Normen / Hinweise | DIN EN 1677-1, DIN EN ISO 12100, DGUV-R 109-017, DIN 15428. |

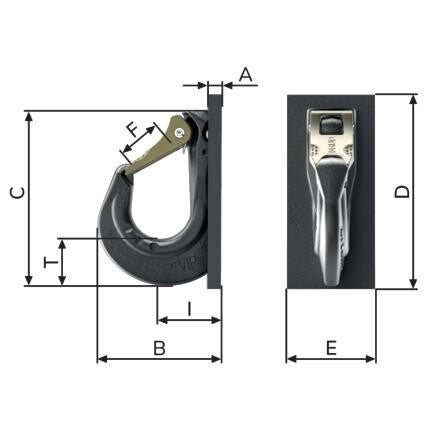

Abmessungen
| Typ | Art.-Nr. | TragfWLL (t) | A | B | C | D | E | F | I | T | Gewicht (kg) | Ersatzklappe |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VCGH-S 16 | 7984047 | 10 | 15 | 141 | 200 | 220 | 100 | 48 | 70 | 49 | 5,0 | 7100303 |
| VCGH-S 20 | 7984310 | 16 | 20 | 187 | 272 | 288 | 120 | 63 | 87 | 69 | 8,4 | 7101604 |
| VCGH-S 22 | 7984312 | 20 | 20 | 196 | 276 | 292 | 120 | 63 | 92 | 74 | 15,4 | 710160 |
* Maßangaben in mm
Schweißnaht
| Typ | Größe Kehlnaht | Länge | Volumen |
|---|---|---|---|
| VCGH-S 16 | a = 8 | 580 mm | ca. 42,5 cm³ |
| VCGH-S 20 | a = 8 | 750 mm | ca. 52 cm³ |
| VCGH-S 22 | a = 8 | 770 mm | ca. 56 cm³ |
