RUD - VABH-W Anbauhaken schweißbar

Sale!
RUD - VABH-W Anbauhaken schweißbar
115,10 € 109,50 €
zzgl. MwSt. und Versandkosten
Artikelnummer: 7991208
  • Großes Tragfähigkeitsspektrum 1,5 t – 6,7 t.
  • Kombinierbar mit allen gängigen Anschlagmitteln ohne zusätzliches Verbindungselement.
  • Verschleißmarkierungen zur einfachen Feststellung der Ablegereife.
  • Robuste geschmiedete Sicherungsklappe.
  • Oberfläche phosphatiert.
  • Auch als Baggerhaken verwendbar.
  • Einfache und schnelle Schweißmontage.
RUD - VABH-W Anbauhaken schweißbar- Betriebsanleitung
PDF – 1.010,9 KB 0 Downloads

Technische Daten

Werkstoff Material des Anschweißhakens: 1.6541 (23MnNiCrMo52).
Einsatzbereich Zur Montage an Lasten oder Lastaufnahmemitteln; zum Einhängen von Anschlagmitteln; auch als Zurrpunkt verwendbar.
Beweglichkeit Starrer, anschweißbarer Anbauhaken. Zulässige Belastungsrichtungen sind in der Bemaßungsabbildung dargestellt.
Drehbewegung unter Last Unzulässige Beanspruchungen wie Verdrehen oder Umschlagen der Last sind zu vermeiden.
Temperaturbereich -40 °C bis 200 °C: keine Reduktion; 200 °C bis 300 °C: -10 %; 300 °C bis 400 °C: -25 %; über 400 °C nicht zulässig.
Chemische Beständigkeit Nicht mit aggressiven Chemikalien, Säuren und deren Dämpfen in Verbindung bringen.
Schweißhinweis Schweißung nur durch geprüften Schweißer nach DIN EN ISO 9606-1; gesamte Schweißnähte in einer Wärme schweißen; Kehlnaht durchgehend an der Grundplatte ausführen.
Dynamische Auslegung RUD-Komponenten sind für 20.000 Lastspiele nach DIN EN 818 und DIN EN 1677 ausgelegt.
Zurranwendung Bei ausschließlicher Verwendung zum Zurren kann der Wert verdoppelt werden: LC = 2 × WLL. Wurde mit einer Kraft über WLL gezurrt, darf der Punkt danach nicht mehr als Anschlagpunkt verwendet werden.
Prüfung Mindestens 1x jährlich durch einen Sachkundigen prüfen; bei häufigem Einsatz, Verschleiß oder Korrosion in kürzeren Abständen.
Ablegekriterien Querschnittsveränderung durch Verschleiß 10 %, Maulweitenvergrößerung durch Überlastung > 10 %, starke Korrosion oder Schäden an der Schweißnaht.
Normen / Hinweise DIN EN 1677-1, DIN EN ISO 12100, DGUV-R 109-017, DIN 15428.

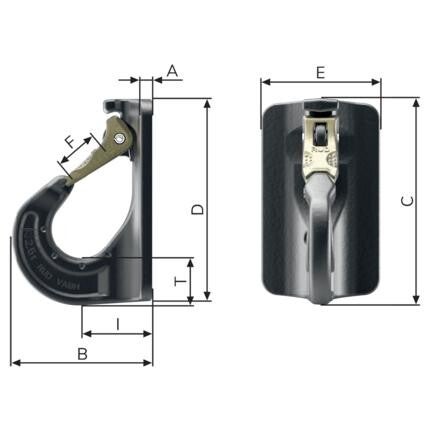

Abmessungen

Benennung Art.-Nr. WLL (t) A B C D E F I T Gewicht (kg)
VABH-W 1,5 t 7991208 1,5 7,5 76 115 111 70 21 38 26 0,85
VABH-W 2,5 t 7991209 2,5 8,5 98 148 143 85 28 49 33 1,67
VABH-W 4 t 7991210 4 11 119 168 164 104 35 59 40 2,95
VABH-W 6,7 t 8502239 6,7 13 147 205 200 120

* Maßangaben in mm

Schweißnaht

Typ Größe Kehlnaht Länge Volumen
VABH-W 1,5 t a = 4 322 mm 5,2 cm³
VABH-W 2,5 t a = 5 424 mm 10,6 cm³
VABH-W 4 t a = 6 481 mm 17,3 cm³
VABH-W 6,7 t a = 6 574 mm 20,6 cm³
