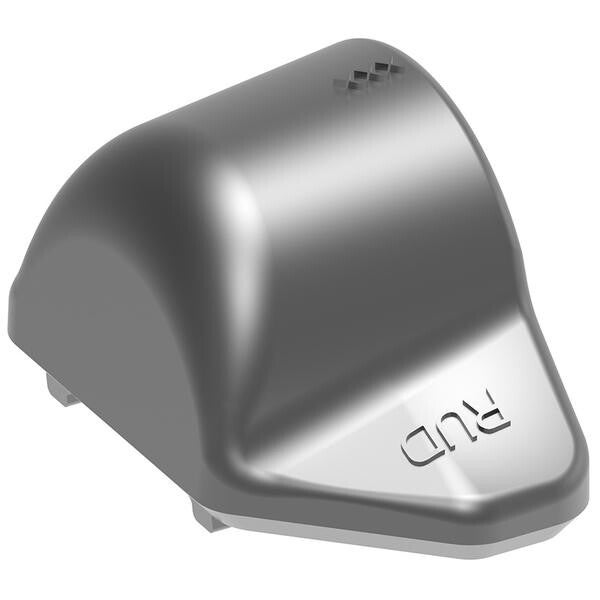

RUD - VRBS - Anschweißklotz
Sale!
Artikelnummer:
7992004
Der Anschweißklotz ist aus dem gut schweißbaren Werkstoff 1.0577+N (St 52-3) geschmiedet und mit der Kenn-Nummer der zulässigen Nenn-Tragfähigkeit versehen.
Schweißung muss von einem geprüftem Schweißer nach ISO 9606-1 durchgeführt werden.
Verbindungsflächen müssen frei sein von Verunreinigungen, Öl, Farbe usw. Die Anschweißstelle muß für die entsprechende Krafteinleitung geeignet sein. Plane Auflagefläche muß gewährleistet sein. Bei gekrümmten Flächen Anschweißklotz anpassen.
Technische Daten
| Ausführung | Anschweißklotz für VRBS |
| Werkstoff | S355J2+N (1.0577+N / St52-3) |
| Einsatzbereich | Bauteil des VRBS-Anschlagpunktes |
| Temperaturbereich | Ab 07/2019: -40 °C bis 400 °C; bis 07/2019: -20 °C bis 400 °C |
| Tragfähigkeitsreduzierung bei Temperatur | Bis 200 °C keine Reduktion; 200 °C bis 300 °C -10 %; 300 °C bis 400 °C -25 %; über 400 °C nicht zulässig |
| Wärmebehandlung | Einmalig spannungsarm glühbar unter 600 °C, max. 1 Stunde |
| Chemische Beständigkeit | Nicht für aggressive Chemikalien, Säuren und deren Dämpfe geeignet |
| Montagehinweis | Anschweißmaterial muss schweißgeeignet und frei von Öl, Farbe und Verunreinigungen sein |
| Schweißhinweis | Schweißung nur durch geprüften Schweißer nach DIN EN ISO 9606-1; Schweißnähte in einer Wärme ausführen |
| Besonderheit | Distanznoppen am Anschweißklotz erzeugen den nötigen Luftspalt von ca. 3 mm für die Wurzelschweißung und dürfen nicht entfernt werden |
Abmessungen
| Typ | Art.-Nr. | WLL (t) | Gewicht (kg) | A | C | D | F |
|---|---|---|---|---|---|---|---|
| VASK-4 t | 7992004 | 4 | 0,12 | 62 | 28 | 30 | 19 |
| VASK-6,7 t | 7992005 | 6,7 | 0,34 | 88 | 39 | 36 | 24 |
| VASK-10 t | 7992007 | 10 | 0,6 | 100 | 46 | 46 | 31 |
| VASK-16 t | 7992008 | 16 | 1,3 | 130 | 57 | 57 | 39 |
| VASK-31,5 t | 7987160 | 31,5 | 3,24 | 160 | 78 | 82 | 49 |
* Maßangaben in mm
