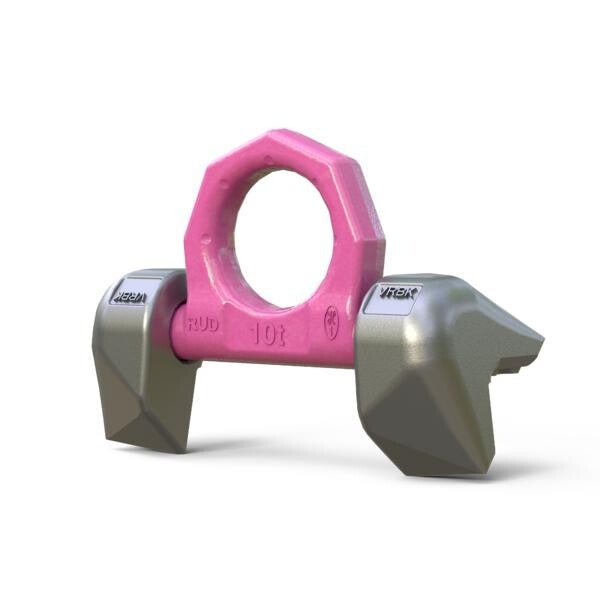

RUD - VRBK-FIX / VRBK - Ringbock schweißbar für 90°-Kanten

RUD - VRBK-FIX / VRBK - Ringbock schweißbar für 90°-Kanten
64,30 €
zzgl. MwSt. und Versandkosten
Artikelnummer: 7902149
  • Großes Tragfähigkeitsspektrum 4 t – 50 t.
  • Geteilte Krafteinleitung durch Mehrpunkt-Befestigung.
  • Einhängebügel bis 270° schwenkbar.
  • Belastung bis 90° in Ringebene möglich.
  • Durch die Schweißnahtanordnung (HY durchgehend) können keine Spalt-Korrosionsansätze entstehen.
  • Verschleißmarkierung zur einfachen Feststellung der Ablegereife.
  • Klemmfeder wirkt geräuschdämpfend und hält die Aufhängeöse in der gewünschten Richtung.
RUD - VRBK-FIX / VRBK - Ringbock schweißbar für 90°-Kanten- Betriebsanleitung
PDF – 901,8 KB 0 Downloads

Technische Daten

Werkstoff Material des Anschweißpunktes: S355J2+N (1.0577+N / St52-3).
Einsatzbereich Zur Montage an Lasten oder Lastaufnahmemitteln; zum Einhängen von Anschlagmitteln. Eine allseitige Belastung ist erlaubt. Der VRBK-FIX kann auch als Zurrpunkt verwendet werden.
Beweglichkeit Der VRBK-FIX enthält eine im Anschweißklotz integrierte Klemmfeder und wird als Komplettteil montiert geliefert. Nach dem Heften muss die Ringlasche 270° umklappbar sein.
Drehbewegung unter Last Unzulässige Beanspruchungen wie Verdrehen oder Umschlagen der Last sind zu vermeiden.
Temperaturbereich Ab 07/2019: -40 °C bis 400 °C. Bis 07/2019: -20 °C bis 400 °C.
Tragfähigkeitsreduzierung bei Temperatur Bis 200 °C keine Reduktion; 200 °C bis 300 °C -10 %; 300 °C bis 400 °C -25 %; über 400 °C nicht zulässig.
Wärmebehandlung Im belastungslosen Zustand zusammen mit der Last einmalig spannungsarm glühbar bei unter 600 °C, maximal 1 Stunde; danach ist die Federkraft nicht mehr nutzbar.
Chemische Beständigkeit Nicht mit aggressiven Chemikalien, Säuren und deren Dämpfen in Verbindung bringen.
Oberfläche Ringlasche pink-pulverbeschichtet.
Montagehinweis Anbringungsort so festlegen, dass die eingeleiteten Kräfte ohne Verformung vom Grundwerkstoff aufgenommen werden; Anschweißmaterial muss schweißgeeignet und frei von Öl, Farbe und Verunreinigungen sein.
Schweißhinweis Schweißung nur durch geprüften Schweißer nach DIN EN ISO 9606-1; nicht an der vergüteten Ringlasche schweißen; gesamte Schweißnähte in einer Wärme schweißen.
Normen / Hinweise DIN EN 1677-1, DIN EN ISO 12100, DGUV-R 109-017.

Abmessungen

Typ Art.-Nr. WLL (t) Gewicht (kg) A B C D E F T
VRBK-FIX 4 t 7902149 4 1,0 32 14 28 48 140 29 65
VRBK-FIX 6,7 t 7902150 6,7 2,1 40 20 35 60 180 33 84
VRBK-FIX 10 t 7902256 10 4,4 52 22 46 65 212 46 94
VRBK-FIX 16 t 7909845 16 9,75 66 30 57 90 284 64 126
VRBK-FIX 31,5 t 7906225 31,5 24,84 89 42 78 130 394 70 177
VRBK 50 t 7904653 50 76,35 133 70 118 230 626 96 303

* Maßangaben in mm
