RUD - VRBS-FIX - Ringbock mit umlaufender Schweißnaht
46,10 €
zzgl. MwSt. und Versandkosten
Artikelnummer:
7999019
- Großes Tragfähigkeitsspektrum 4 t – 100 t.
- Geteilte Krafteinleitung durch Mehrpunkt-Befestigung.
- Einhängebügel bis 180° schwenkbar.
- Belastung bis 90° in Ringebene möglich.
- Durch die Schweißnahtanordnung (HY umlaufend) können keine Spalt-Korrosionsansätze entstehen.
- Eingeschmiedete Markierungen zur einfachen Feststellung des Belastungswinkels.
- Verschleißmarkierungen zur einfachen Feststellung der Ablegereife.
- Klemmfeder wirkt geräuschdämpfend und hält die Aufhängeöse in der gewünschten Richtung.
Technische Daten
| Werkstoff | Material des Anschweißpunktes: S355J2+N (1.0577+N / St52-3). |
| Einsatzbereich | Zur Montage an Lasten oder Lastaufnahmemitteln; zum Einhängen von Anschlagmitteln; auch als Zurrpunkt verwendbar. |
| Beweglichkeit | Ringlasche mit integriertem Klemmfeder-System; der VRBS-FIX wird als montiertes Komplettteil geliefert. Die Ringlasche muss 180° umklappbar sein. |
| Drehbewegung unter Last | Unzulässige Beanspruchungen wie Verdrehen oder Umschlagen der Last sind zu vermeiden. |
| Temperaturbereich | Ab 07/2019: -40 °C bis 400 °C; bis 07/2019: -20 °C bis 400 °C. Tragfähigkeitsreduzierung: bis 200 °C keine, 200 °C bis 300 °C -10 %, 300 °C bis 400 °C -25 %, über 400 °C unzulässig. |
| Wärmebehandlung | Im belastungslosen Zustand zusammen mit der Last einmalig spannungsarm glühbar bei < 600 °C, max. 1 Stunde; danach ist die Federkraft nicht mehr nutzbar. |
| Chemische Beständigkeit | Nicht mit aggressiven Chemikalien, Säuren und deren Dämpfen in Verbindung bringen. |
| Oberfläche | Ringlasche pink-pulverbeschichtet. |
| Montagehinweis | Anbringungsort so wählen, dass die Kräfte ohne Verformung vom Grundwerkstoff aufgenommen werden; Anschweißmaterial muss schweißgeeignet und frei von Öl, Farbe und Verunreinigungen sein. |
| Schweißhinweis | Schweißung nur durch geprüften Schweißer nach DIN EN ISO 9606-1; nicht an der vergüteten Ringlasche schweißen; gesamte Schweißnähte in einer Wärme schweißen; bei 31,5 t / 50 t / 100 t Vorwärmtemperatur 150 bis 170 °C. |
| Normen / Hinweise | DIN EN 1677-1, DIN EN ISO 12100, DGUV-R 109-017. |

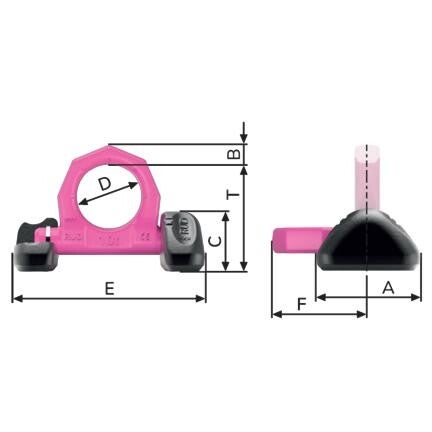

Abmessungen
| Typ | Art.-Nr. | WLL (t) | Gewicht (kg) | A | B | C | D | E | F | T |
|---|---|---|---|---|---|---|---|---|---|---|
| VRBS-FIX 4 t | 7999019 | 4 | 0,93 | 60 | 14 | 39 | 48 | 132 | 69 | 74 |
| VRBS-FIX 6,7 t | 7999020 | 6,7 | 2,2 | 88 | 20 | 50 | 60 | 167 | 91 | 97 |
| VRBS-FIX 10 t | 7999021 | 10 | 3,7 | 100 | 22 | 60 | 65 | 191 | 100 | 108 |
| VRBS-FIX 16 t | 7999301 | 16 | 8,0 | 130 | 30 | 72 | 90 | 267 | 134 | 140 |
| VRBS-FIX 31,5 t | 7999302 | 31,5 | 18,4 | 160 | 42 | 99 | 130 | 366 | 195 | 202 |
| VRBS-FIX 50 t | 7906272 | 50 | 64,86 | 246 | 70 | 148 | 230 | 596 | 335 | 330 |
| VRBS-FIX 100 t | 7906273 | 100 | 126,85 | 320 | 97 | 195 | 250 | 763 | 392 | 390 |
* Maßangaben in mm
