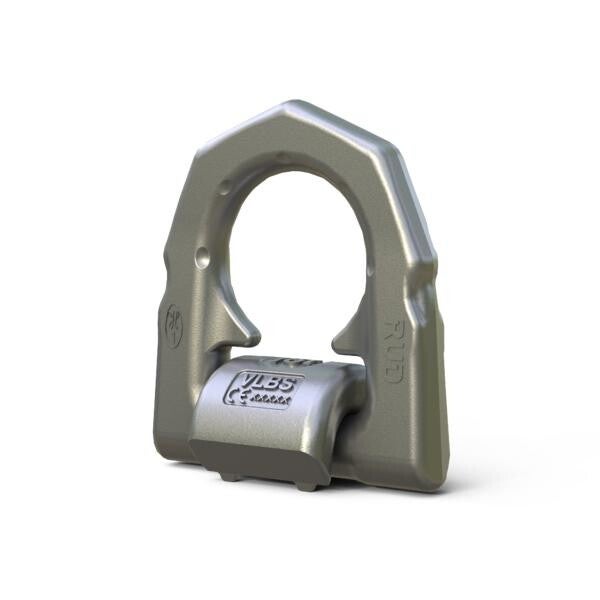

RUD - VLBS-U-LT - Lastbock für Tieftemperaturen -45°C

RUD - VLBS-U-LT - Lastbock für Tieftemperaturen -45°C
48,60 €
zzgl. MwSt. und Versandkosten
Artikelnummer: 7903522
  • Einhängebügel bis 180° schwenkbar.
  • Nachweis der Tieftemperatur-Eignung bis - 45° C über Kerbschlagzähigkeit.
  • Einhängebügel in gewünschter Position einstellbar.
  • Einhängebügel und Anschweißklotz durch Haltefeder unverlierbar.
RUD - VLBS-U-LT - Lastbock für Tieftemperaturen -45°C- Betriebsanleitung
PDF – 1,4 MB 1 Download

Technische Daten

Werkstoff Material der Schweißklötze: S355J2 (1.0577) nach DIN EN 10025-2.
Einsatzbereich Zur Montage an Lasten oder Lastaufnahmemitteln; zum Einhängen von Anschlagmitteln; auch als Zurrpunkt verwendbar.
Beweglichkeit Der Einhängebügel ist bis 180° umklappbar; der VLBS-U-LT wird als montiertes Komplettteil geliefert.
Drehbewegung unter Last Unzulässige Beanspruchungen wie Verdrehen oder Umschlagen der Last sind zu vermeiden.
Temperaturbereich Einsatzbereich von -45 °C bis 400 °C; -45 °C bis 200 °C ohne Reduktion, 200 °C bis 300 °C minus 10 %, 300 °C bis 400 °C minus 25 %, über 400 °C nicht zulässig.
Wärmebehandlung Im belastungslosen Zustand zusammen mit der Last einmalig spannungsarm glühbar bei unter 600 °C, maximal 1 Stunde.
Kerbschlagarbeit Kerbschlagarbeit >= 27 J bei -45 °C.
Chemische Beständigkeit Nicht mit aggressiven Chemikalien, Säuren und deren Dämpfen in Verbindung bringen.
Montagehinweis Anbringungsort so festlegen, dass die eingeleiteten Kräfte ohne Verformung vom Grundwerkstoff aufgenommen werden; Anschweißmaterial muss schweißgeeignet und frei von Verunreinigungen, Öl und Farbe sein.
Schweißhinweis Schweißung nur durch geprüften Schweißer nach ISO 9606-1; gesamte Schweißnähte in einer Wärme schweißen; nicht am vergüteten Einhängebügel schweißen; Distanznoppen nicht entfernen.
Normen / Hinweise DIN EN 1677-1, DIN EN ISO 12100; in der Konformitätserklärung zusätzlich BGR 500, Kap. 2.8 genannt.

Abmessungen

Typ Art.-Nr. WLL (t) Gewicht (kg) A B C D E F G H T
VLBS-U-LT 2,5 t 7903522 2,5 0,53 38 77 28 45 47 16 40 16 75
VLBS-U-LT 4 t 7903400 4 0,8 42 87 31 51 52 18 46 16 83
VLBS-U-LT 6,7 t 7903684 6,7 1,9 61 115 44 67 73 24 60 22 117
VLBS-U-LT 10 t 7903135 10 2,9 75 129 55 67 71 26,5 60 26,5 126
