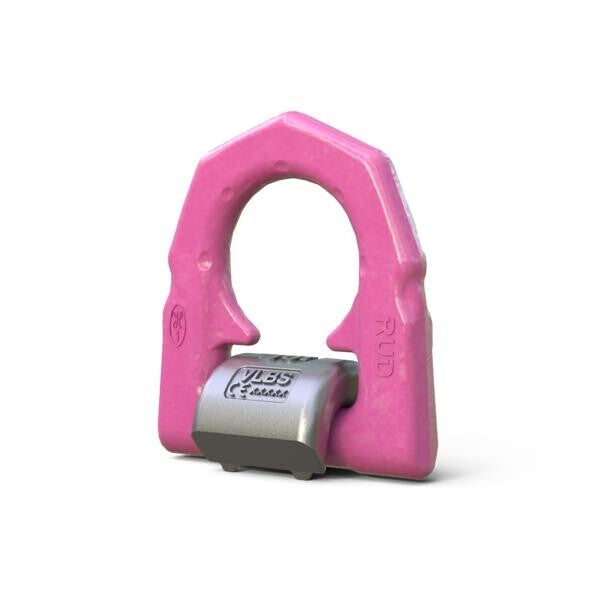

RUD - VLBS - Lastbock schweißbar
27,70 €
zzgl. MwSt. und Versandkosten
Artikelnummer:
7993035
- Großes Tragfähigkeitsspektrum 1,5 t – 16 t.
- Funktionsoptimierte Form der Einhängeöse für bessere Abstützung bei Seitenbelastung und Schutz der Klemmfeder.
- Einhängebügel bis 180° schwenkbar.
- Belastung bis 90° in Ringebene möglich.
- Klemmfeder wirkt geräuschdämpfend und hält die Aufhängeöse in der gewünschten Position.
- Distanznoppen am Anschweißklotz für den nötigen Luftspalt zur Wurzelschweißung.
- Einhängebügel und Anschweißklotz bei VLBS-U durch Haltefeder unverlierbar.
Technische Daten
| Werkstoff | Schweißbarer Lastbock; Material der Schweißklötze: S355J2 (1.0577) nach DIN EN 10025-2. |
| Einsatzbereich | Zur Montage an Lasten oder Lastaufnahmemitteln; kann auch als Zurrpunkt zum Einhängen von Zurrmitteln verwendet werden. |
| Beweglichkeit | Allseitige Belastung erlaubt; der Einhängebügel ist bis 180° umklappbar. |
| Drehbewegung unter Last | Unzulässige Beanspruchungen wie Verdrehen oder Umschlagen der Last sind zu vermeiden. |
| Temperaturbereich | -40 °C bis 200 °C: keine Reduktion; 200 °C bis 300 °C: -10 %; 300 °C bis 400 °C: -25 %; über 400 °C: nicht zulässig. |
| Wärmebehandlung | Im belastungslosen Zustand zusammen mit der Last einmalig spannungsarm glühbar bei unter 600 °C, maximal 1 Stunde. |
| Chemische Beständigkeit | Nicht mit aggressiven Chemikalien, Säuren und deren Dämpfen in Verbindung bringen. |
| Montagehinweis | Anbringungsort so festlegen, dass die eingeleiteten Kräfte vom Grundwerkstoff ohne Verformung aufgenommen werden; Anschweißmaterial muss schweißgeeignet und frei von Verunreinigungen, Öl und Farbe sein. |
| Schweißhinweis | Schweißung nur durch geprüften Schweißer nach DIN EN ISO 9606-1; gesamte Schweißnähte in einer Wärme schweißen; nicht am pink-beschichteten Einhängebügel schweißen. |
| Zurranwendung | VLBS kann auch als Zurrpunkt verwendet werden. |
| Oberfläche | Einhängebügel mit pink-pulverbeschichteter Oberfläche. |
| Normen / Hinweise | DIN EN 1677-1, DIN EN ISO 12100, DGUV-R 109-017. |
Abmessungen
| Typ | Art.-Nr. | WLL (t) | Gewicht (kg) | A | B | C | D | E | F | G | H | T |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VLBS 1,5 t mit Feder | 7993035 | 1,5 | 0,35 | 33 | 66 | 25 | 38 | 40 | 14 | 33 | 14 | 65 |
| VLBS 2,5 t mit Feder | 7994830 | 2,5 | 0,53 | 38 | 77 | 28 | 45 | 47 | 16 | 40 | 16 | 75 |
| VLBS 4 t mit Feder | 7993036 | 4,0 | 0,72 | 42 | 87 | 31 | 51 | 52 | 18 | 46 | 16 | 83 |
| VLBS 6,7 t mit Feder | 7993037 | 6,7 | 1,89 | 61 | 115 | 44 | 67 | 73 | 24 | 60 | 22,5 | 117 |
| VLBS 10 t mit Feder | 7993040 | 10 | 2,76 | 75 | 129 | 55 | 67 | 71 | 26,5 | 60 | 26,5 | 126 |
| VLBS 16 t mit Feder | 7906640 | 16 | 7,12 | 96 | 192 | 70 | 100 | 106 | 40 | 90 | 26 | 176 |
| VLBS 1,5 t ohne Feder | 7993115 | 1,5 | 0,35 | 33 | 66 | 25 | 38 | 40 | 14 | 33 | 14 | 65 |
| VLBS 2,5 t ohne Feder | 7995346 | 2,5 | 0,53 | 38 | 77 | 28 | 45 | 47 | 16 | 40 | 16 | 75 |
| VLBS 4 t ohne Feder | 7993116 | 4,0 | 0,72 | 42 | 87 | 31 | 51 | 52 | 18 | 46 | 16 | 83 |
| VLBS 6,7 t ohne Feder | 7993117 | 6,7 | 1,89 | 61 | 115 | 44 | 67 | 73 | 24 | 60 | 22,5 | 117 |
| VLBS 10 t ohne Feder | 7993118 | 10 | 2,75 | 75 | 129 | 55 | 67 | 71 | 26,5 | 60 | 26,5 | 126 |
| VLBS 16 t ohne Feder | 7993041 | 16 | 7,1 | 96 | 192 | 70 | 100 | 106 | 40 | 90 | 26 | 176 |
