RUD - RBG-3t - Ringbock Gewinde
Sale!
Artikelnummer:
51817
- Tragfähigkeitsspektrum 3 t.
- Geteilte Krafteinleitung durch Mehrpunkt-Befestigung.
- Einhängebügel bis 180° schwenkbar.
- Belastung bis 90° in Ringebene möglich.
- Deutliche Kennzeichnung der Mindesttragfähigkeit für alle Belastungsrichtungen.
Weitere Größen auf Anfrage erhältlich.
Technische Daten
| Werkstoff | Hochfester Stahl |
| Einsatzbereich | Anschlagpunkt zum Heben und Zurren |
| Beweglichkeit | Allseitige Belastung erlaubt |
| Drehbewegung unter Last | Nicht zulässig |
| Temperaturbereich | -20 °C bis 100 °C ohne Reduktion; 100 °C bis 200 °C minus 15 %; 200 °C bis 250 °C minus 20 %; 250 °C bis 350 °C minus 25 %; über 350 °C nicht zulässig |
| Chemische Beständigkeit | Nicht für aggressive Chemikalien, Säuren und deren Dämpfe geeignet |
| Zulässige Schrauben | RBG 3: ISO 4014 (DIN 931), mind. Güte 10.9; VRBG 10 und VRBG 16: ISO 4762 (DIN 912), mind. Güte 12.9 |
| Mindest-Einschraublänge Stahl | 1 x M |
| Mindest-Einschraublänge Guss | 1,25 x M |
| Mindest-Einschraublänge Aluminiumlegierungen | 2 x M |
| Mindest-Einschraublänge Leichtmetalle geringer Festigkeit | 2,5 x M |
| Montagehinweis | Anbringungsort so wählen, dass die eingeleiteten Kräfte ohne Verformung vom Grundwerkstoff aufgenommen werden; unzulässige Beanspruchungen wie Verdrehen oder Umschlagen der Last vermeiden |
| Normen / Hinweise | DIN EN 1677-1, DIN EN ISO 12100, DGUV-R 109-017 |

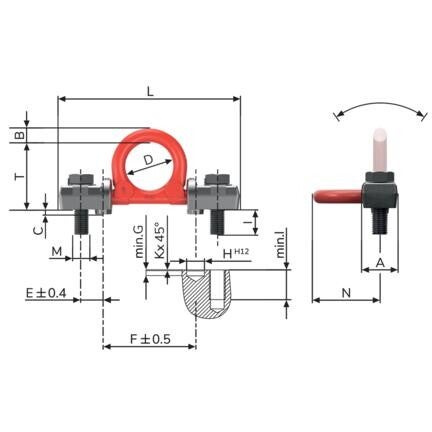

Abmessungen
| Typ | Art.Nr. | WLL (t) | Gewicht (kg) | A | B | C | D | E | F | G | H | I | K | L | M | N | T | Anzugsmoment (Nm) | Schrauben |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RBG 3* | 0051817 | 3 | 1,07 | 34 | 16 | 5 | 48 | 22 | 92 | 6 | 18 | 30 | 25 | 178 | 16 | 71 | 67 | 120 | ISO 4014 (DIN 931) M16x50-10.9 |
*Maßangaben in mm
