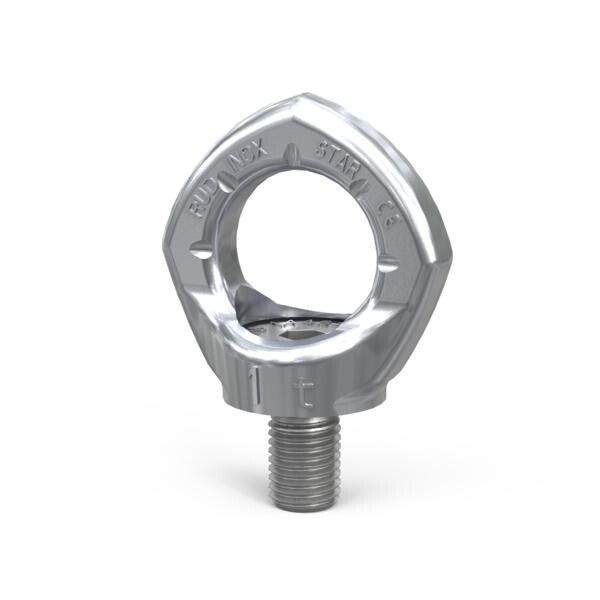

RUD - Ringschraube - INOX-STAR® metrisch

RUD - Ringschraube - INOX-STAR® metrisch
69,40 €
zzgl. MwSt. und Versandkosten
Artikelnummer: 7912457

Rostfreie Ringschraube.

  • Breites Tragfähigkeitsspektrum 0,5 t – 2,5 t.
  • Nicht demontierbare Spezialschraube und Ringkörper aus Duplexstahl 1.4462.
  • Lange Schrauben für Einsätze in Gewinde- und Durchgangsbohrungen.
  • Schnelle und einfache Montage.
  • Hohe Beständigkeit im Meerwasser und in Umgebung mit hoher Chlor-Ionen-Konzentration.
  • Durch Penta-Form deutliche Unterscheidung zu herkömmlichen Hebeösen.
  • 360° drehbar.
  • Allseitig belastbar.
RUD - Ringschraube - INOX-STAR® metrisch- Betriebsanleitung
PDF – 703,8 KB 0 Downloads

Technische Daten

Produkt INOX-STAR Ringschraube aus Duplex-Stahl
Werkstoff Rostfreier Duplex-Stahl 1.4462 für Ringkörper und Schraube
Einsatzbereich Anschlagpunkt für allgemeine Hebezwecke
Beweglichkeit Im festgeschraubten Zustand 360° drehbar
Drehbewegung unter Last Nicht zulässig
Temperaturbereich -60 °C bis 280 °C
Chemische Beständigkeit Gute Beständigkeit gegen Lochfraß, Spaltkorrosion und Spannungsrisskorrosion in Meerwasser sowie hochchloridhaltigen und H₂S-haltigen Medien
Nicht geeignet Nicht für bestimmte tragende Bauteile in Schwimmhallen-Atmosphäre ohne regelmäßige Reinigung
Mindest-Einschraublänge Stahl 1,5 × M
Mindest-Einschraublänge Aluminiumlegierungen 2 × M
Mindest-Einschraublänge Leichtmetalle geringer Festigkeit 2,5 × M
Montagehinweis Plane Anschraubfläche erforderlich; im festgeschraubten Zustand muss 360° Drehbarkeit gewährleistet sein
Normen / Hinweise DIN EN ISO 12100, DGUV-R 109-017, VdTÜV 418

Abmessungen

Artikel-Nr. Tragf. WLL (t) Gewicht (kg) T B C D E G I K L M N Anzugsmoment (Nm)
7912457 0,3 0,11 35 12 10 25 25 28 16,3 46 12 M8 6 10
7912454 0,3 0,12 35 12 10 25 25 28 16,3 46 15 M10 6 10
7993835 0,5 0,19 43 14 12 30 30 32 18 56 18 M12 8 25
7993836 1 0,31 50 16 14 35 36 38 22 65 24 M16 10 60
7993837 2 0,53 58 19 16 40 43 47 27,5 74 30 M20 12 115
7993838 2,5 0,92 70 24 19 48 51 56 33 92 36 M24 14 190
7997822 0,5 0,22 43 14 12 30 30 32 18 56 50 M12 8 25
7910089 1 0,35 50 16 14 35 36 38 22 65 50 M16 10 60
7998714 2 0,6 58 19 16 40 43 47 27,5 74 60 M20 12 115

*Maßangaben in mm
