RUD - VLBG Lastbock Gewinde - metrisch mit 10.9-Schraube

RUD - VLBG Lastbock Gewinde - metrisch mit 10.9-Schraube
73,20 €
zzgl. MwSt. und Versandkosten
Artikelnummer: 7908052

Bewährt und in Kraftrichtung einstellbar

  • Tragfähigkeitsspektrum 0,3 t – 4 t.
  • Unverlierbare, jedoch austauschbare 10.9 Schraube.
  • Klemmfeder wirkt geräuschdämpfend und hält die Aufhängeöse in der gewünschten Richtung; dadurch einfaches Einhängen des Anschlagmittels möglich bzw. flache Bauform im umgeklappten Zustand.
  • DNV-Zertifizierung ist konform mit:
    Standard DNV-ST-0377 - Standard for shipboard lifting appliances / Standard DNV-ST-0378 - Standard für offshore and platform lifting appliances
RUD - VLBG Lastbock Gewinde - metrisch mit 10.9-Schraube- Betriebsanleitung
PDF – 1,7 MB 0 Downloads

Technische Daten

Tragfähigkeitsbereich 0,3 t bis 4 t
Beweglichkeit 360° drehbar
Schwenkbereich 180° schwenkbar
Schraube Unverlierbare, austauschbare 10.9-Schraube
Klemmfeder Geräuschdämpfend und hält die Aufhängeöse in der gewünschten Richtung
Bauform Flache Bauform im umgeklappten Zustand
Varianten Standard und Vario
Zertifizierung DNV-zertifiziert
Hinweis Deutliche Kennzeichnung der Mindest-Einschraubtiefe und einfache Sichtkontrolle der vollständigen Verschraubung

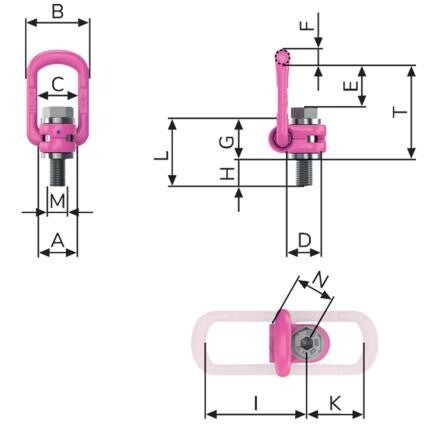

Abmessungen

Typ Art.-Nr. WLL (t) Gewicht (kg) A B C D E F G H Stand H Max J K L Stand L Max M N SW ISK T
VLBG 0,3 t M8 7908052 0,3 0,3 30 54 34 24 40 12 29 11 76 75 45 40 105 M8 32 13 5 75
VLBG 0,63 t M10 7908053 0,63 0,32 30 54 34 24 39 12 29 16 96 75 45 45 125 M10 32 17 6 75
VLBG 1 t M12 7908054 1 0,33 32 54 34 26 38 12 29 21 116 75 45 50 145 M12 32 19 8 75
VLBG 1,5 t M16 7908055 1,5 0,55 33 56 36 30 39 13,5 36 24 149 86 47 60 185 M16 38 24 10 85
VLBG 2,5 t M20 7908057 2,5 1,3 50 82 54 45 55 16,5 43 32 187 113 64 75 230 M20 48 30 12 110
VLBG 4 t M24 7908058 4 1,5 50 82 54 45 67 18 43 37 222 130 78 80 265 M24 48 36 14 125

*Maßangaben in mm
