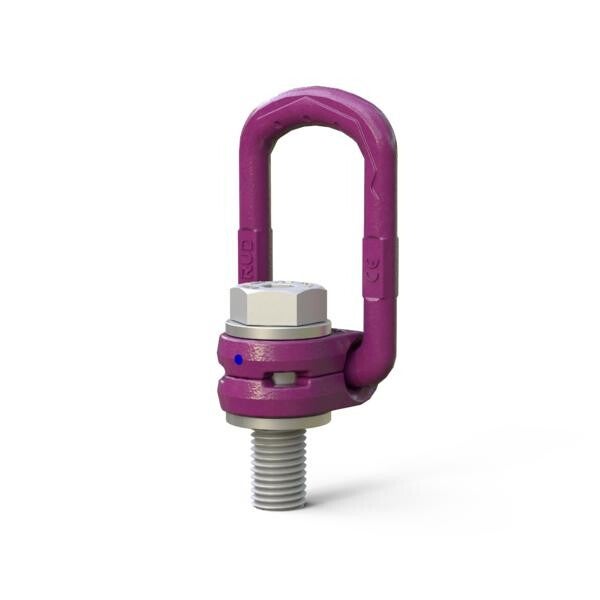

RUD - VLBG-PLUS Lastbock Gewinde - metrisch

RUD - VLBG-PLUS Lastbock Gewinde - metrisch
73,20 €
zzgl. MwSt. und Versandkosten
Artikelnummer: 8504651

mit dem PLUS an WLL, bewährt und in Kraftrichtung einstellbar

  • Großes Tragfähigkeitsspektrum 0,63 t – 20 t.
  • Unverlierbare, jedoch austauschbare ICE-BOLT bis Größe M24 aus Patentstahl mit Spezialkorrosionsschutz Corrud-DT. Unbedenklicher Tieftemperatureinsatz; höhere Zähigkeit und damit höhere Biegefestigkeit sowie geringerer Verschleiß.
  • Klemmfeder wirkt geräuschdämpfend und hält die Aufhängeöse in der gewünschten Richtung; dadurch einfaches Einhängen des Anschlagmittels möglich bzw. flache Bauform im umgeklappten Zustand.
  • DNV-Zertifizierung ab Größe M30.
VLBG-PLUS Lastbock Gewinde - metrisch- Betriebsanleitung
PDF – 1,4 MB 0 Downloads

Technische Daten

Tragfähigkeitsbereich 0,63 t bis 20 t
Ausrichtung In Kraftrichtung einstellbarer Bügel
Schraube Unverlierbare, austauschbare ICE-BOLT bis Größe M24
Werkstoff / Schutz Patentstahl mit Spezialkorrosionsschutz Corrud-DT
Tieftemperatureinsatz Unbedenklicher Tieftemperatureinsatz
Vorteile der ICE-BOLT Höhere Zähigkeit, höhere Biegefestigkeit, geringerer Verschleiß
Klemmfeder Geräuschdämpfend und hält die Aufhängeöse in gewünschter Richtung
Bauform Flache Bauform im umgeklappten Zustand
Zertifizierung DNV-Zertifizierung ab Größe M30

Abmessungen

Typ Art.-Nr. WLL (t) Gewicht (kg) A B C D E F G H H max J K M N SW ISK T
VLBG-PLUS 0,63t M8 8504651 0,63 0,3 30 52 34 24 40 10 29 11 76 75 45 M8 32 13 5 75
VLBG-PLUS 0,9t M10 8504652 0,9 0,31 30 52 34 24 39 10 29 15 96 75 45 M10 32 17 6 75
VLBG-PLUS 1,35t M12 8504653 1,35 0,34 32 52 34 26 38 10 29 18 116 75 45 M12 32 19 8 75
VLBG-PLUS 1,5t M14 8504654 1,2 0,5 34,5 56 38 30 39 13,5 36 24 34 86 47 M14 38 24 10 85
VLBG-PLUS 2t M16 8504655 2 0,55 34,5 56 38 30 39 13,5 36 22 149 86 47 M16 38 24 10 85
VLBG-PLUS 3,5t M20 8504657 3,5 1,3 50 82 54 45 55 17 43 32 187 113 64 M20 48 30 12 110
VLBG-PLUS 4,5t M24 8504659 4,5 1,4 50 82 54 45 67 17 43 37 222 130 78 M24 48 36 14 125
VLBG-PLUS 6,7t M30 8504661 6,7 3,2 60 103 65 60 67 22,5 61 49 279 151 80 M30 67 46 17 147
VLBG-PLUS 7t M36 8500829 7 3,4 60 103 65 60 74 22,5 55 52 -- 151 80 M36 67 55 22 146
VLBG-PLUS 8t M36 7983553 8 6,2 77 122 82 70 97 26,5 77 63 223 205 113 M36 79 55 22 196
VLBG-PLUS 10t M42 7983554 10 6,7 77 122 82 70 94 26,5 77 73 273 205 113 M42 79 65 24 196
VLBG-PLUS 15t M42 7982966 15 10,9 95 156 100 85 109 36 87 63 413 230 130 M42 100 65 24 222
VLBG-PLUS 20t M48 7982967 20 11,6 95 156 100 95 105 36 87 73 303 230 130 M48 100 75 27 222

*Maßangaben in mm
