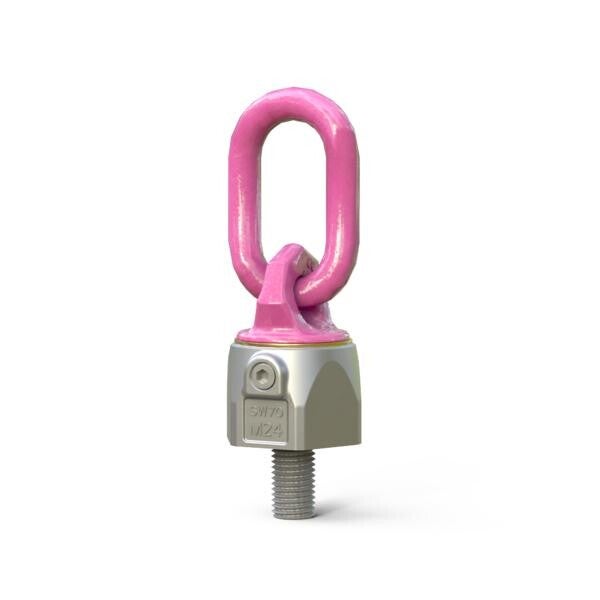

RUD - Wirbelbock - VWBG-V - metrisch, M8 - M30

74,50 €

zzgl. MwSt. und Versandkosten

Variante

Menge

Artikelnummer: 7103720

Vielseitigkeit, wie man ihn auch dreht und wendet

Großes Tragfähigkeitsspektrum 0,3 t – 5 t
Deutliche Kennzeichnung der Mindesttragfähigkeit für alle Belastungsrichtungen. Höhere Tragfähigkeiten durch optimierte Anbringung oder Anwendung.
90° zur Einschraubrichtung unter Nenntragfähigkeit drehbar.
Variable Schraubenlängen für Einsatz in Gewinde- und Durchgangsbohrungen lieferbar.
Nicht demontierbare Spezialschraube (keine Verwendung ungeeigneter Standardschrauben).
RUD Schrauben mit Spezialkorrosionsschutz Corrud-DT.
Großer Abstand zwischen Drehpunkt und Last zur Vermeidung von Beschädigungen.

RUD Anschlagwirbel - VWBG-V - metrisch, M8 - M30- Betriebsanleitung

PDF – 1,2 MB 0 Downloads

Technische Daten

Tragfähigkeit (WLL)	0,3 t bis 5 t
Beweglichkeit	360° drehbar
Schwenkbereich	bis 90° unter Nennlast
Lagerung	Kugelgelagert + Gleitlager
Belastung	Allseitig belastbar
Schraube	Nicht demontierbare Spezialschraube
Korrosionsschutz	Corrud-DT Beschichtung
Montage	Eine Gewindebohrung ausreichend
Drehbarkeit unter Last	Ja (nicht für Dauerrotation geeignet)
Einsatz	Heben, Wenden, Anschlagen von Lasten
Besonderheit	Großer Abstand zwischen Drehpunkt und Last reduziert Bauteilbelastung

Artikel-Nr.	Bezeichnung	WLL (kg)	Gewicht (kg)	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)	M	T (mm)
7103720	VWBG-V-0,3t-M8	300	0,18	8	31	29	30	27	13	36	M8	76
7103715	VWBG-V-0,45t-M10	450	0,29	8	31	29	33,5	30	17	38	M10	78
7100180	VWBG-V-0,6t-M12	600	0,44	10	49	35	42	36	21	47	M12	107
7910221	VWBG-V-1t-M14	1.000	0,67	13	46	38	48	41	21	56	M14	114
7100430	VWBG-V-1,3t-M16	1.300	0,69	13	46	38	48	41	25	56	M16	114
7100800	VWBG-V-2t-M20	2.000	1,42	13	54	35	62	55	33	67	M20	137
7100640	VWBG-V-3,5t-M24	3.500	2,63	18	66	40	81	70	40	88	M24	173
7100650	VWBG-V-5t-M30	5.000	5,1	22	90	50	99	85	50	106	M30	221
