RUD - Anschlagpunkt - PP-VIP PowerPoint® direkter VIP-Ketten-Anschluss - metrisch
72,40 €
zzgl. MwSt. und Versandkosten
Artikelnummer:
7989525
Leicht drehbar und immer der richtige Anschluss
- Großes Tragfähigkeitsspektrum 0,63 t – 8 t.
- Direkter Kettenanschluss.
- SO-PP-VIP: Variable Gewindelängen.
- 90° zur Einschraubrichtung unter Nenntragfähigkeit drehbar.
- Geringste Verklankungsgefahr durch kardangelenkartige Beweglichkeit.
- Universeller und verwechslungsfreier Gabelkopfanschluss für einfache Konfektion mit Kette, Haken und Öse.
Technische Daten
| Merkmal | Beschreibung |
| Werkstoff | Hochfester CrNiMo-Stahl, spezialvergütet |
| Güteklasse | VIP (Güteklasse 10) |
| Oberfläche | Pulverbeschichtet (pink) |
| Tragfähigkeit (WLL) | 0,63 t bis 8 t (Standard) / bis 31,5 t (Sonderlösungen) |
| Sicherheitsfaktor | 4:1 |
| Beweglichkeit | 360° drehbar, kardanisch beweglich |
| Lagerung | Doppelt kugelgelagert → Drehung unter Last möglich |
| Belastungsrichtung | Allseitig belastbar |
| Anschluss | Direkter VIP-Kettenanschluss (Gabelkopf) |
| Systembindung | Nur mit RUD VIP-Ketten und Komponenten zulässig |
| Gewinde | Metrisch M12 bis M72 |
| Prüfung | 100 % rissgeprüft |
| Temperaturbereich | −20 °C bis +200 °C |
| Normen | EN 1677, DGUV Regel 109-017 |
| Montage | Flächige Auflage, Einschraubtiefe beachten |
| Besonderheit | Direkter Anschluss ohne Verbindungselemente → weniger Fehlerquellen |

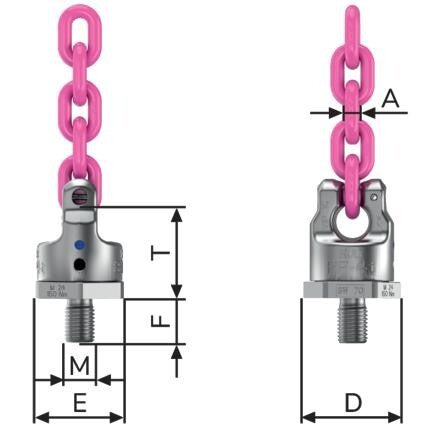

Abmessungen
PowerPoint PP-VIP
So-PowerPoint So-PP-VIP
| Artikel-Nr. | Bezeichnung | WLL (kg) | Gewicht (kg) | A (mm) | D (mm) | E (mm) | F (mm) | M | T (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 7989525 | PowerPoint PP-VIP-4/0,63t-M12 | 630 | 0,24 | 4 | 40 | 36 | 18 | M12 | 41 |
| 7910222 | So-PowerPoint So-PP-VIP-6/1t-M14 | 1.000 | 0,52 | 6 | 48 | 41 | 21 | M14 | 58 |
| 7989526 | PowerPoint PP-VIP-6/1,5t-M16 | 1.500 | 0,42 | 6 | 46 | 41 | 24 | M16 | 49 |
| 7989527 | PowerPoint PP-VIP-8/2,5t-M20 | 2.500 | 0,94 | 8 | 61 | 55 | 30 | M20 | 61 |
| 8600322 | So-PowerPoint So-PP-VIP-8/2t-M22 mit F=33 mm | 2.000 | 1,2 | 8 | 62 | 55 | 33 | M22 | 73 |
| 7989528 | PowerPoint PP-VIP-10/4t-M24 | 4.000 | 1,82 | 10 | 78 | 70 | 36 | M24 | 77 |
| 8600323 | So-PowerPoint So-PP-VIP-10/3,5t-M27 mit F=41 mm | 3.500 | 2,47 | 10 | 81 | 70 | 41 | M27 | 94 |
| 7989529 | PowerPoint PP-VIP-13/5t-M30 | 5.000 | 3,47 | 13 | 95 | 85 | 45 | M30 | 93 |
| 7989530 | PowerPoint PP-VIP-16/8t-M36 | 8.000 | 4,69 | 16 | 100 | 90 | 54 | M36 | 102 |
| 7903437 | VWBG-KA-28/31,5t-M72 | 31.500 | 26,4 | — | — | — | — | M72 | 146 |
