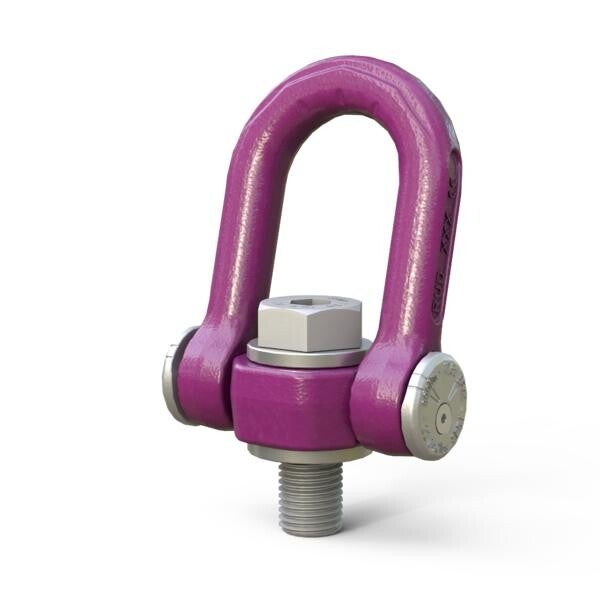

RUD Anschlagpunkt - ACP-TURNADO - metrisch

RUD Anschlagpunkt - ACP-TURNADO - metrisch
66,50 €
zzgl. MwSt. und Versandkosten
Artikelnummer: 7912061

Der erste intelligente Anschlagpunkt der Welt

  • Großes Tragfähigkeitsspektrum 0,7 t – 32,5 t.
  • Innovative Federmechanik – verhindert senkrechtes Stehenbleiben des Bügels bei Querbelastung.
  • Drehgelenk in Bügelachse.
  • Verschleißlinsen zur Prüfung der Ablegereife.
  • Integrierter RFID-Transponder für vereinfachte Prüfung.
  • Sicherheitsfaktoren 4:1 und 5:1.
  • Erfüllt die Anforderungen der amerikanischen Norm ASME B30.26.
ACP-TURNADO - UNC-Zollgewinde - Betriebsanleitung
PDF – 3,1 MB 0 Downloads

Technische Daten

Werkstoff Hochfester Vergütungsstahl (RUD ICE-BOLT Technologie)
Oberfläche Pulverbeschichtet (pink), korrosionsgeschützt
Tragfähigkeit (WLL) 0,7 t bis 32,5 t (je nach Gewindegröße)
Sicherheitsfaktor 4:1 bzw. 5:1
Beweglichkeit 360° drehbar, 180° schwenkbar
Belastungsrichtung Automatische Ausrichtung in Zugrichtung – keine Querbelastung möglich
Besonderheit Federmechanismus verhindert „Worst-Case-Stellung“ (kein Verkanten)
Bauformen ACP / MAX / SUPERMAX (je nach Traglastbereich)
Gewinde Metrisch M8 bis M100
Kennzeichnung WLL, Gewindegröße, Hersteller, eindeutige Identifikation (RFID)
Prüfung 100 % rissgeprüft (z. B. Magnetpulverprüfung)
Verschleißkontrolle Integrierte Verschleißmarken („Wear-Lenses“)
Temperaturbereich −20 °C bis +200 °C (ohne Reduktion der Tragfähigkeit)
Normen EN 1677, ASME B30.26, DGUV Regel 109-017
Montage Flächige Auflage erforderlich, definierte Einschraubtiefe beachten
Einsatzbereich Anschlagpunkt für Heben und Bewegen von Lasten

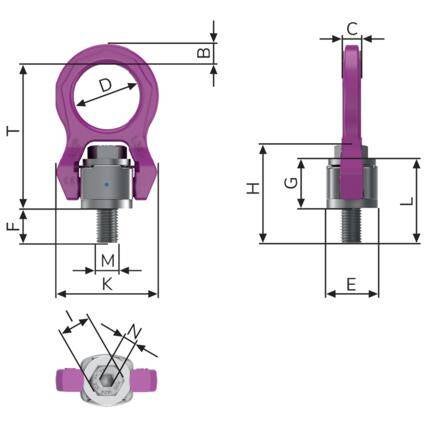

Abmessungen

ACP-TURNADO (0,7t - 8t)

ACP-TURNADO MAX (12,5t - 27t)

ACP-TURNADO SUPERMAX (ab 32,5t)

Variante Artikel-Nr. WLL (kg) Gewicht (kg) A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) I (mm) K (mm) L (mm) M N (mm) T (mm)
ACP-TURNADO-0,7t-M8 7912061 700 0,36 – 11 10,5 38 30 12 28 45 13 58 40 M8 5 83
ACP-TURNADO-1t-M10 7912064 1.000 0,37 – 11 10,5 38 30 16 28 50,4 17 58 44 M10 6 83
ACP-TURNADO-1,35t-M12 7909314 1.350 0,38 – 11 10,5 38 30 19 28 54,5 19 58 47 M12 8 83
ACP-TURNADO-2,5t-M16 7909316 2.500 0,88 – 14 14 50 40 22 36 68 24 76 58 M16 10 107
ACP-TURNADO-4t-M20 7909317 4.000 1,41 – 17 17 50 45 26,5 43,5 82,5 30 89 70 M20 12 118
ACP-TURNADO-6,3t-M24 7909318 6.300 3,27 – 23 23 66 60 34 55 104 36 121 89 M24 14 154
ACP-TURNADO-8t-M30 7909319 8.000 5,69 – 29 27 76 75 41,5 68,5 129 46 148 110 M30 17 183
ACP-TURNADO MAX-12,5t-M36 7911052 12.500 7,1 106 32 32 82 70 45 60 128 55 168 105 M36 22 189
ACP-TURNADO MAX-16t-M42 7911053 16.000 7,5 106 32 32 82 70 53 60 136 65 168 113 M42 24 189
ACP-TURNADO MAX-20t-M48 7912630 20.000 16,04 127 45 45 103 90 61 78,5 169 75 204 139 M48 27 235
ACP-TURNADO MAX-24t-M52 7912631 24.000 16,34 123,5 45 45 103 95 65 108 173 75 204 – M52 24 232
ACP-TURNADO MAX-27t-M56 7912632 27.000 16,5 123,5 45 45 103 95 70 108 178 75 204 – M56 24 232
ACP-TURNADO SUPERMAX-32,5t-M64 7912633 32.500 17,19 123,5 45 45 103 95 80 108 188 75 204 – M64 24 232
ACP-TURNADO SUPERMAX-32,5t-M72 7912634 32.500 18,21 123,5 45 45 103 95 90 108 198 75 204 – M72 24 232
ACP-TURNADO SUPERMAX-32,5t-M80 7912635 32.500 19,32 123,5 45 45 103 100 100 108 208 75 204 – M80 24 232
ACP-TURNADO SUPERMAX-32,5t-M90 7912636 32.500 21,52 123,5 45 45 103 110 113 116 229 75 204 – M90 24 240
ACP-TURNADO SUPERMAX-32,5t-M100 7912637 32.500 23,78 123,5 45 45 103 120 125 116 241 75 204 – M100 24 240
