DELTA Elektrischer Kettenzug DTS - 400V - mit elektrischem Fahrwerk

Sale!
DELTA Elektrischer Kettenzug DTS - 400V - mit elektrischem Fahrwerk
1.592,18 € 1.401,12 €
zzgl. MwSt. und Versandkosten
Artikelnummer: SG.0.DTD.00251.03

Elektrischer Kettenzug montiert an (elektrischem) Fahrwerk mit geringer Bauhöhe.

  • Stützräder ermöglichen ein sicheres Fahren entlang des Trägers.
  • Sicherheitsbügel dienen als Absturzsicherung, Radbruch- und Aufprallschutz. Zusätzlich ausgestattet mit Kippschutz.
  • Dauerhaft geschmierte, kugelgelagerte Räder ermöglichen ein sanftes und gleichmäßiges Verfahren.
  • Ausgelegt für die meisten handelsüblichen I- und H-Trägerprofile.
DELTA Elektrischer Kettenzug DTS - 400V - mit elektrischem Fahrwerk - Datenblatt
PDF – 2,4 MB 4 Downloads

Technische Daten

Artikelnummer Tragfähigkeit (t) Kettenstränge Fahrgeschwindigkeit (m/min) Trägerbreite (mm) Eigengewicht (kg) Min. Bauhöhe (H1) (mm)
SG.0.DTD.00251 0,250 1 13,5 74–300 66 480
SG.0.DTD.00252 0,250 1 20 / 6,7 74–300 81 480
SG.0.DTD.00501 0,500 1 13,5 74–300 69 480
SG.0.DTD.00502 0,500 1 20 / 6,7 74–300 84 480
SG.0.DTD.01001 1,000 1 13,5 74–300 72 510
SG.0.DTD.01002 1,000 1 20 / 6,7 74–300 91 510
SG.0.DTD.02201 2,000 2 13,5 74–300 88 695
SG.0.DTD.02202 2,000 2 20 / 6,7 74–300 105 695
SG.0.DTD.02101 2,000 1 13,5 100–300 146 665
SG.0.DTD.02102 2,000 1 20 / 6,7 100–300 171 665
SG.0.DTD.03001 3,000 1 13,5 100–300 146 665
SG.0.DTD.03002 3,000 1 18 / 6 100–300 172 665
SG.0.DTD.05001 5,000 2 13,5 100–300 176 885
SG.0.DTD.05002 5,000 2 18 / 6 100–300 206 885
SG.0.DTD.07501 7,500 3 11 150–300 285 1035
SG.0.DTD.07502 7,500 3 11 / 3,5 150–300 329 1035
SG.0.DTD.10001 10,000 4 11 150–300 320 1100
SG.0.DTD.10002 10,000 4 11 / 3,5 150–300 364 1100
SG.0.DTD.15001 15,000 6 11 150–300 400 1250
SG.0.DTD.15002 15,000 6 11 / 3,5 150–300 450 1250

Technische Daten Kettenzug

Artikelnummer Tragfähigkeit (t) Hubgeschwindigkeit (m/min) Lastkette (Ø×mm) Kettenstränge Leistung (kW) Eigengewicht (kg) Zusatzgewicht (kg/m)
SG.0.DTD.00251 0,250 7 5 × 15 1 0,45 42 0,55
SG.0.DTD.00252 0,250 7 / 2,3 5 × 15 1 0,45 / 0,15 50 0,55
SG.0.DTD.00501 0,500 7,6 6,3 × 19 1 0,9 43 0,86
SG.0.DTD.00502 0,500 7,6 / 2,5 6,3 × 19 1 0,9 / 0,3 51 0,86
SG.0.DTD.01001 1,000 5 8 × 24 1 1,1 46 1,4
SG.0.DTD.01002 1,000 5 / 1,7 8 × 24 1 1,1 / 0,37 58 1,4
SG.0.DTD.02201 2,000 2,5 8 × 24 2 1,1 52 2,8
SG.0.DTD.02202 2,000 2,5 / 0,85 8 × 24 2 1,1 / 0,37 65 2,8
SG.0.DTD.02101 2,000 5,3 10 × 30,2 1 3 94 2,2
SG.0.DTD.02102 2,000 5,3 / 1,8 10 × 30,2 1 3 / 1 115 2,2
SG.0.DTD.03001 3,000 6 11,2 × 34 1 3 94 2,7
SG.0.DTD.03002 3,000 6 / 2 11,2 × 34 1 3 / 1 116 2,7
SG.0.DTD.05001 5,000 3 11,2 × 34 2 3 108 5,4
SG.0.DTD.05002 5,000 3 / 1 11,2 × 34 2 3 / 1 130 5,4
SG.0.DTD.07501 7,500 2 11,2 × 34 3 3 159 8,1
SG.0.DTD.07502 7,500 2 / 0,6 11,2 × 34 3 3 / 1 184 8,1
SG.0.DTD.10001 10,000 3 11,2 × 34 4 2 × 3 219 10,8
SG.0.DTD.10002 10,000 3 / 1 11,2 × 34 4 2 × 3 / 1 263 10,8
SG.0.DTD.15001 15,000 2 11,2 × 34 6 2 × 3 262 16,2
SG.0.DTD.15002 15,000 2 / 0,6 11,2 × 34 6 2 × 3 / 1 335 16,2

Technische Eigenschaften

Betriebsspannung | 400–440V / 50–60Hz / 3Ph
Hubgeschwindigkeit | 1 oder 2 Geschwindigkeiten
Lastkette | Verzinkte RUD® Lastkette nach EN 818-7-DAT/DT
Steuerkabel | Standardlängen passend zur Hubhöhe, mit Steckverbindung
Stromkabel | 1 Meter ohne Netz-Stecker
Schutzart Gehäuse | IP 55
Schutzart Steuerschalter | IP 65
Triebwerksgruppe | M5/2m (ISO/FEM)
Einschaltdauer / Starts pro Stunde | 40% / 240
Isolationsklasse | F
Einsatztemperatur | –10°C bis +40°C
DGUV/BGV Lasttyp | Güter, nicht für Personenheben zugelassen

Sicherheit

Steuerschalter | 24V Schützsteuerung mit Not-Aus
Überlastschutz | Einstellbare Rutschkupplung
Bremse | Elektromagnetische Federdruckbremse, hält Last bei Stromausfall sicher
Endabschalter | Elektro-mechanischer oberer und unterer Endabschalter
Überhitzungsschutz | Wärmesensor-Überwachung
Phasenfolgeschutz | Schutz vor Schäden durch Phasenänderungen

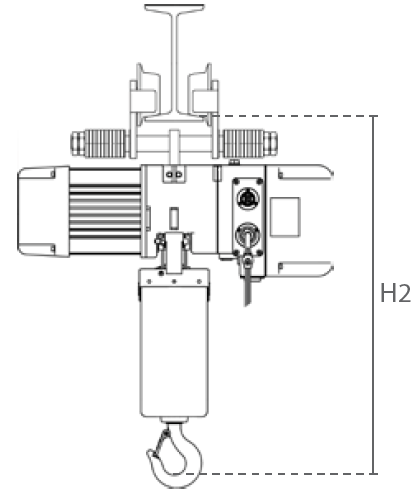

Abmessungen

Artikelnummer A (mm) B (mm) C (mm) D (mm) E (mm) H (mm)
SG.0.DTS.00251 302 307 214 129 102 402
SG.0.DTS.00252 334 307 214 129 102 402
SG.0.DTS.00501 302 307 214 129 102 443
SG.0.DTS.00502 334 307 214 129 102 443
SG.0.DTS.01001 302 307 214 129 102 533
SG.0.DTS.01002 354 307 214 129 102 533
SG.0.DTS.02201 302 307 214 174 57 702
SG.0.DTS.02202 354 307 214 174 57 702
SG.0.DTS.02101 399 336 260 176 166 633
SG.0.DTS.02102 469 336 260 176 166 633
SG.0.DTS.03001 399 336 260 176 166 633
SG.0.DTS.03002 469 336 260 176 166 633
SG.0.DTS.05001 399 336 260 232 110 915
SG.0.DTS.05002 469 336 260 232 110 915
SG.0.DTS.07501
SG.0.DTS.07502
SG.0.DTS.10001
SG.0.DTS.10002 weitere Maße auf Anfrage.
SG.0.DTS.15001
SG.0.DTS.15002
