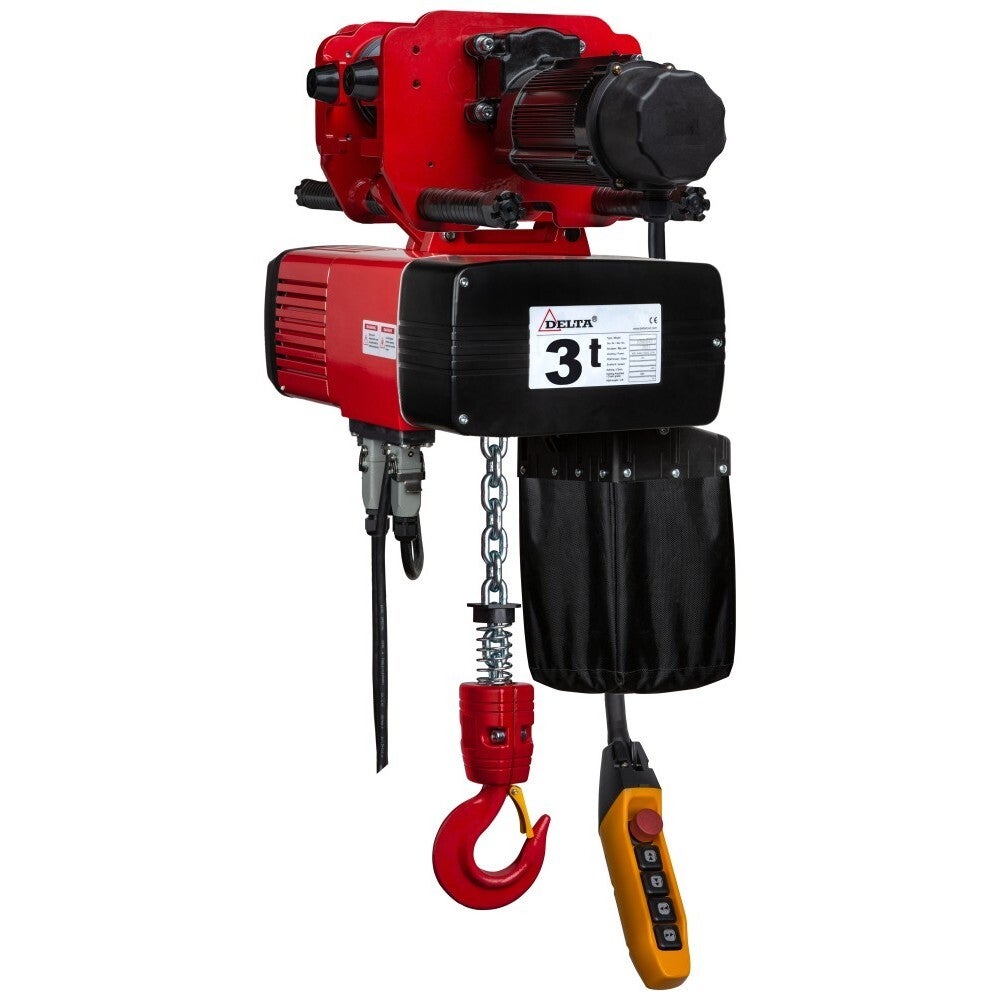

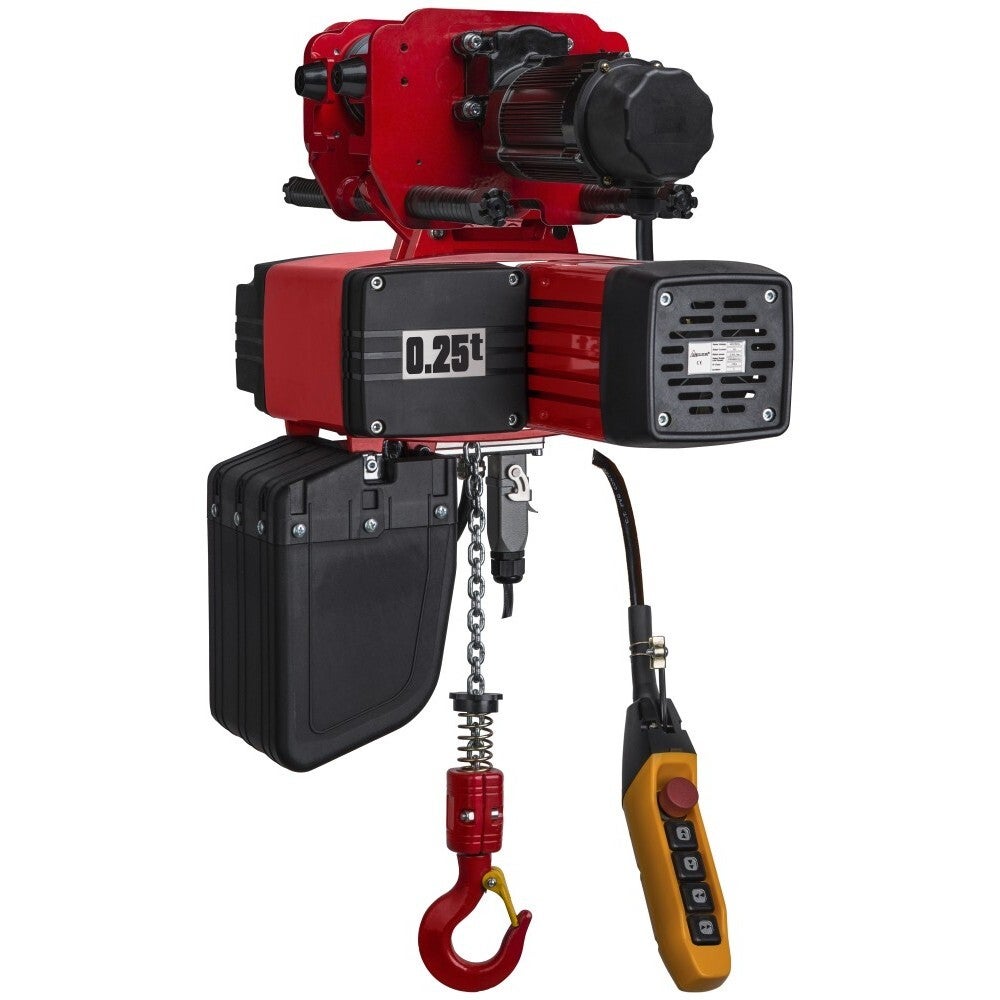

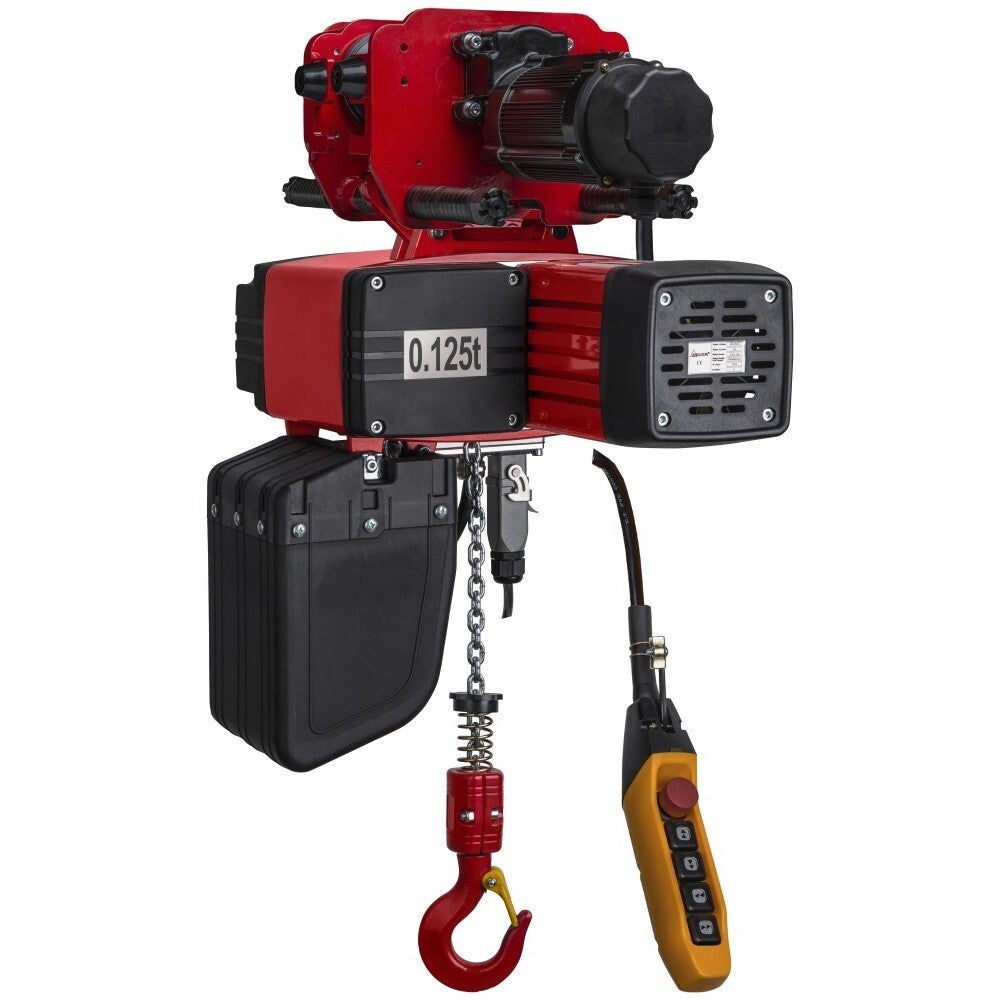

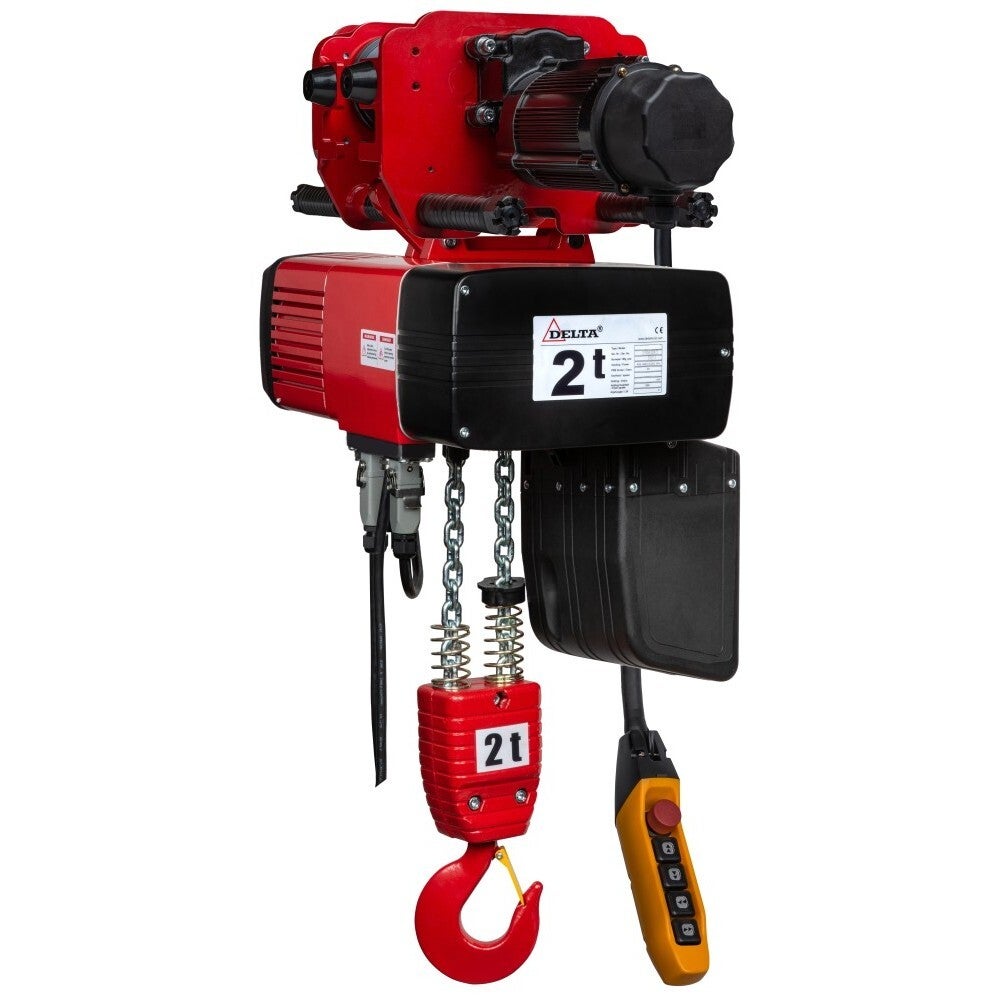

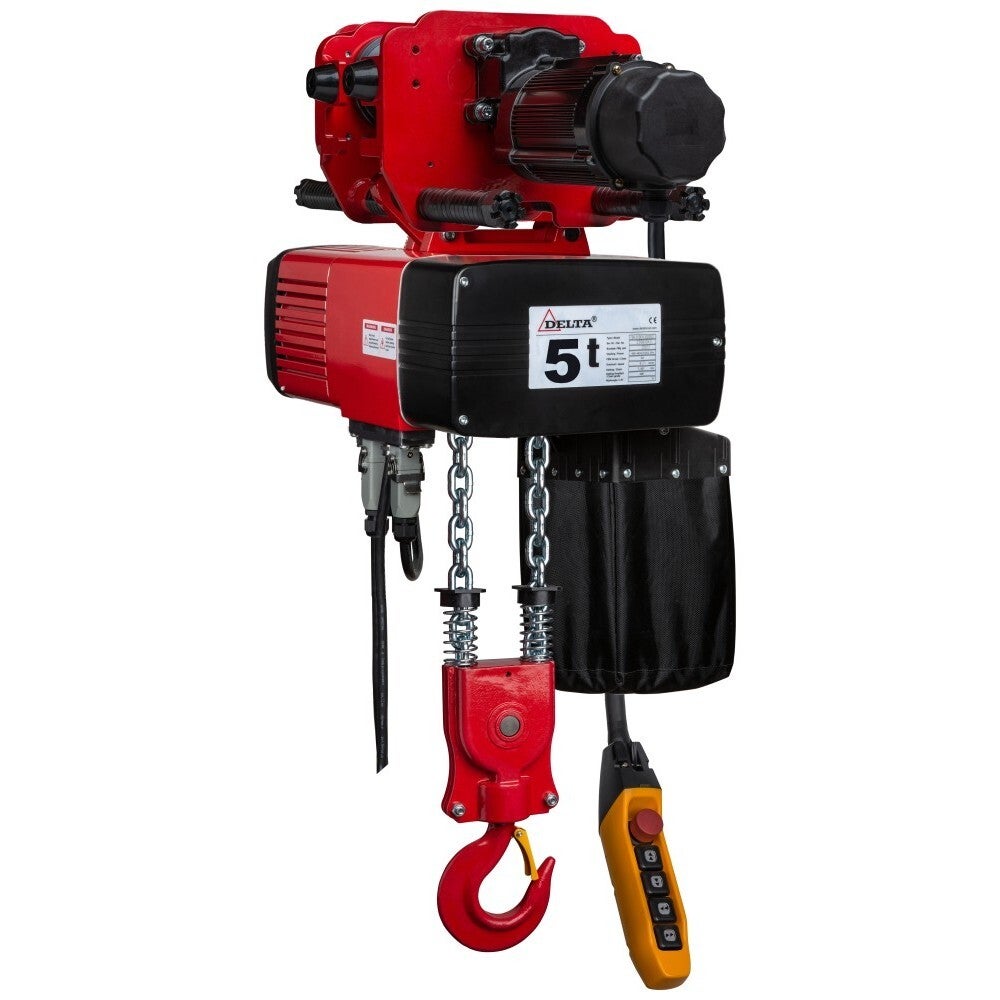

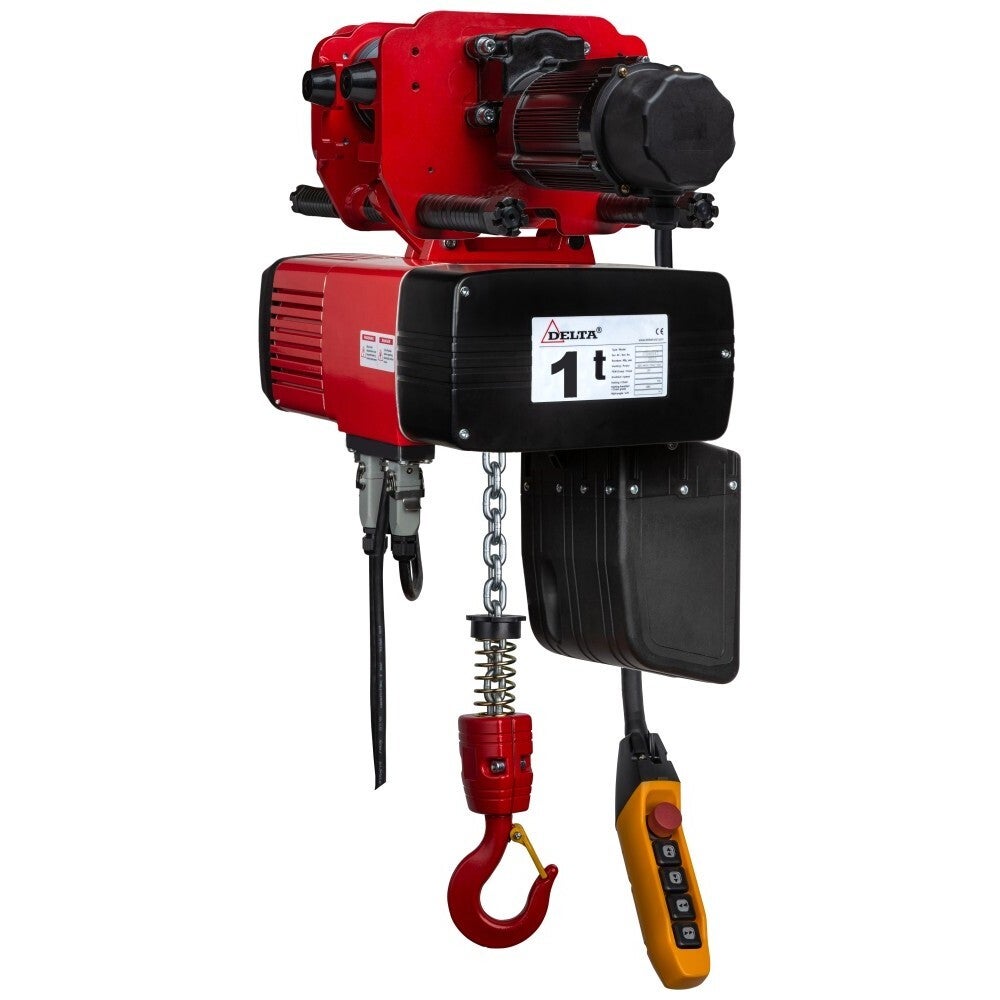

DELTA Elektrischer Kettenzug DEH - 400V - mit elektrischem Fahrwerk

Sale!
DELTA Elektrischer Kettenzug DEH - 400V - mit elektrischem Fahrwerk
2.146,30 € 1.888,00 €
zzgl. MwSt. und Versandkosten
Artikelnummer: DH.0.DED.001253.03

Elektrischer Kettenzug montiert an (elektrischem) Fahrwerk mit geringer Bauhöhe.

  • Stützräder ermöglichen ein sicheres Fahren entlang des Trägers.
  • Sicherheitsbügel dienen als Absturzsicherung, Radbruch- und Aufprallschutz. Zusätzlich ausgestattet mit
    Kippschutz.
  • Dauerhaft geschmierte, kugelgelagerte Räder ermöglichen ein sanftes und gleichmäßiges Verfahren.
  • Ausgelegt für die meisten handelsüblichen I- und H-Trägerprofile.
DELTA Premium Elektrischer Kettenzug DEH - Datenblatt
PDF – 3,9 MB 37 Downloads
DELTA Premium Elektrischer Kettenzug DEH - Betriebsanleitung
PDF – 5,3 MB 33 Downloads

Technische Daten

Artikelnummer Tragfähigkeit (t) Kettenstränge Fahrgeschwindigkeit (m/min) Trägerbreite (mm) Eigengewicht (kg)
DH.0.DED.001253 0,125 1 20 / 6,7 74–300 51
DH.0.DED.002503 0,25 1 20 / 6,7 74–300 51
DH.0.DED.00523 0,5 2 20 / 6,7 74–300 53
DH.0.DED.00503 0,5 1 20 / 6,7 74–300 61
DH.0.DED.01023 1 2 20 / 6,7 74–300 63
DH.0.DED.01003 1 1 20 / 6,7 74–300 79
DH.0.DED.02003 2 2 20 / 6,7 74–300 82
DH.0.DED.03003 3 1 20 / 6,7 100–310 152
DH.0.DED.05003 5 2 20 / 6,7 100–310 172

Technische Daten Kettenzug

Artikelnummer Tragfähigkeit (t) Hubgeschwindigkeit (m/min) Lastkette (Ø × mm) Kettenstränge Leistung (kW) Eigengewicht (kg) Zusatzgewicht (kg/m)
DH.0.DED.001253 0.125 8 / 2 4 × 12 1 0.4 / 0.1 22 0.4
DH.0.DED.002503 0.25 8 / 2 4 × 12 1 0.4 / 0.1 22 0.4
DH.0.DED.00503 0.5 8 / 2 5 × 15 1 0.72 / 0.18 33 0.7
DH.0.DED.01003 1 8 / 2 7 × 21 1 1.6 / 0.4 56 1.1
DH.0.DED.02003 2 4 / 1 7 × 21 2 1.6 / 0.4 58 2.2
DH.0.DED.03003 3 6 / 1.5 11.2 × 34 1 3.6 / 0.9 100 2.7
DH.0.DED.05003 5 3 / 0.75 11.2 × 34 2 3.6 / 0.9 121 5.4

Technische Eigenschaften

Betriebsspannung 400–440V / 50Hz / 3Ph (mit elektrischem Fahrwerk nur 400V)
Hubgeschwindigkeit Haupt- und Feinhub / Double vitesse

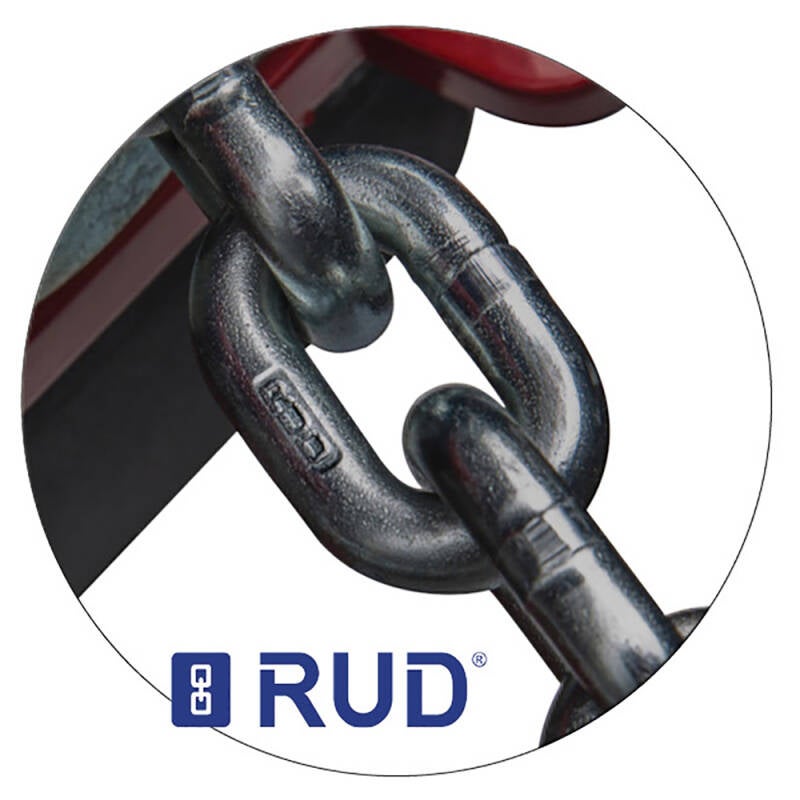

Lastkette Lastkette nach EN 818-7-DAT/DT
Steuerkabel Standard ≈ 6 Meter

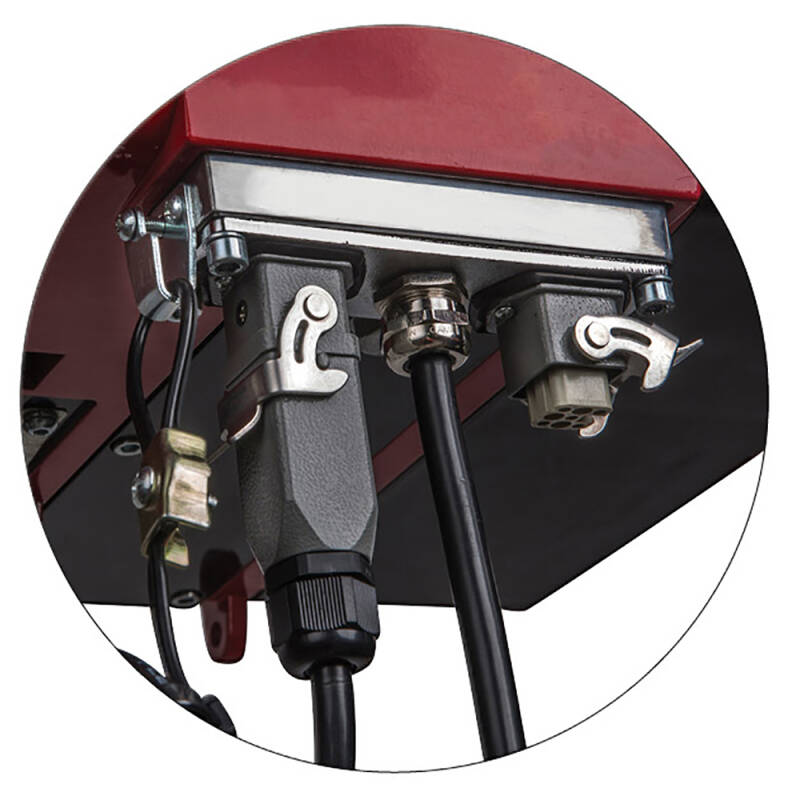

Stromkabel ≈ 4,5 Meter ohne Stecker
Schutzart Gehäuse IP 55
Schutzart Steuerschalter IP 65
Triebwerksgruppe 0,125–2 t, 5 t M5 / 2m (ISO/FEM)
Triebwerksgruppe 3 t M4 / 1Am (ISO/FEM)
Einschaltdauer / Starts pro Stunde 0,125–2 t, 5 t 40 % / 240
Einschaltdauer / Starts pro Stunde 3 t 30 % / 180
Isolationsklasse F
Einsatztemperatur −10 °C bis +40 °C
DGUV/BGV Lasttyp Güter, darf nicht zum Heben von Personen verwendet werden

Sicherheit

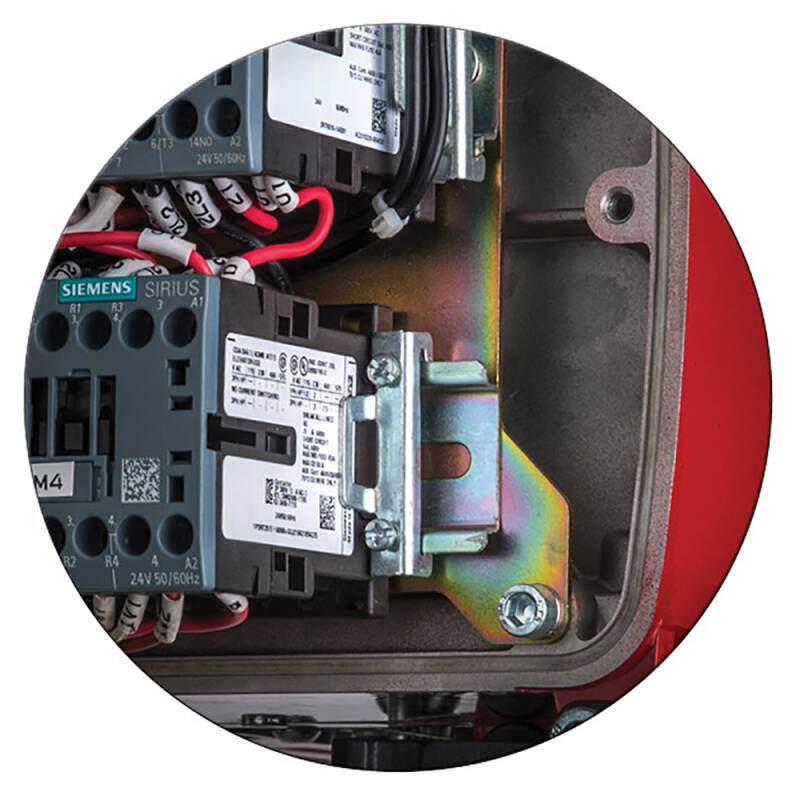

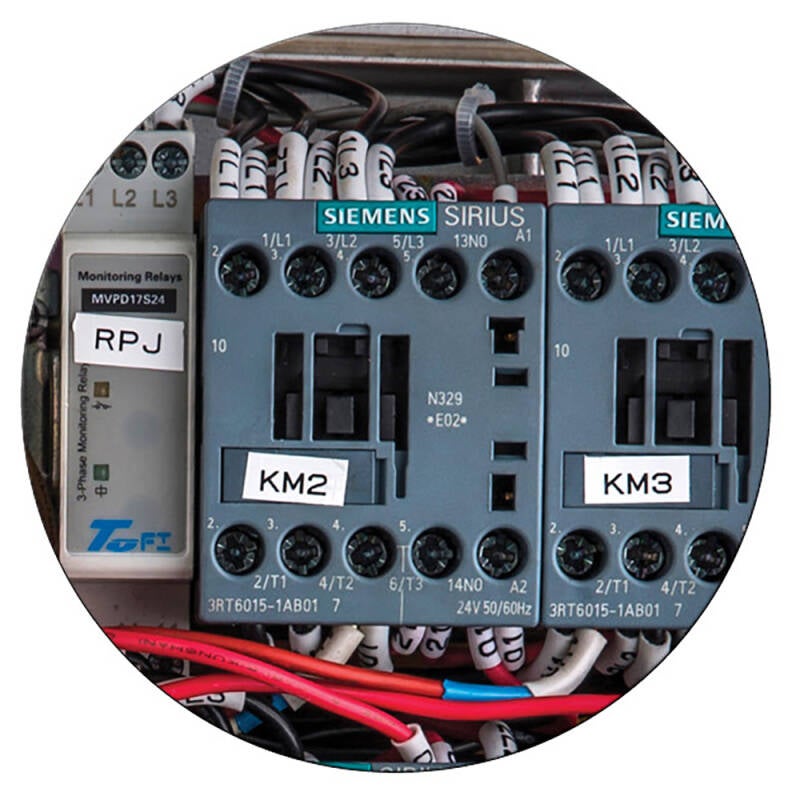

Steuerschalter 24 V Schutzsteuerung mit Not-Aus

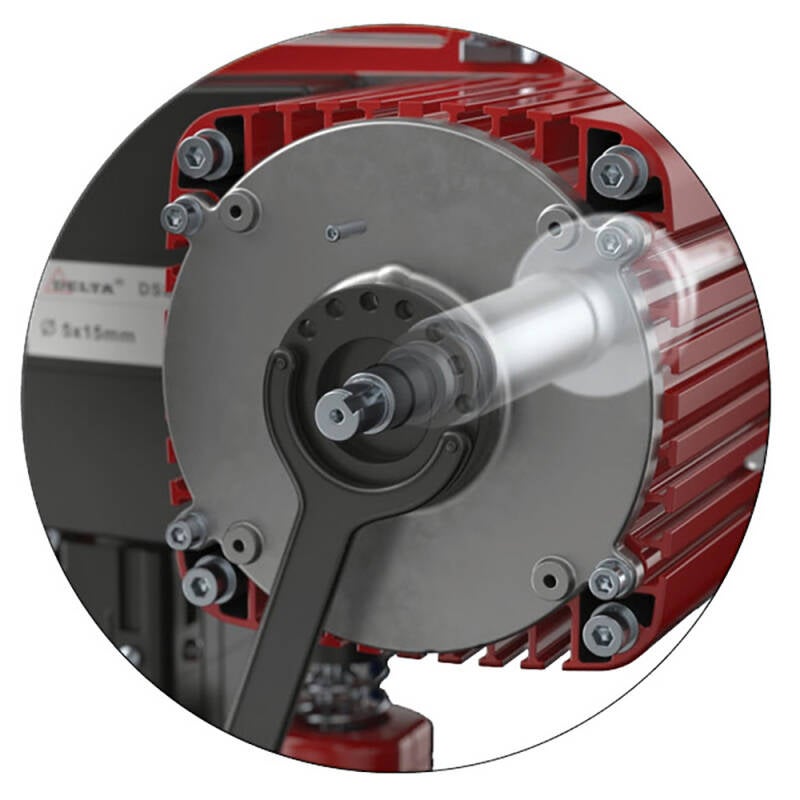

Überlastschutz Extern einstellbare Rutschkupplung
Bremse Elektromagnetische Federdruckbremse, hält die Last auch bei Stromausfall sicher

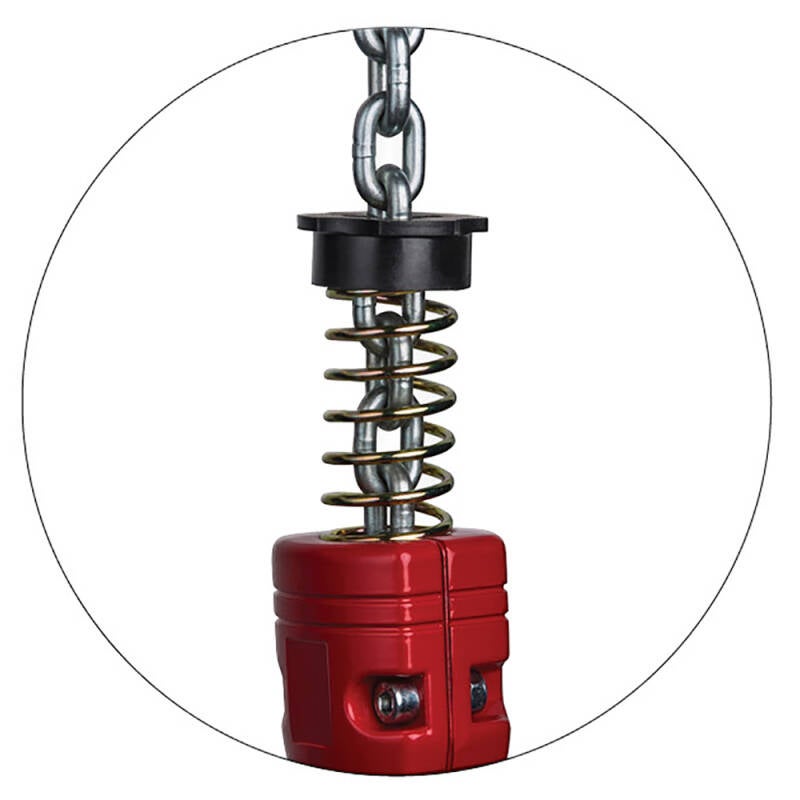

Endabschalter Elektro-mechanischer oberer und unterer Endabschalter
Überhitzungsschutz Geschützt durch Wärmesensor
Phasenfolgeschutz Ausgestattet mit einem Phasenfolgeschutz, um den Kettenzug vor möglichen Schäden durch Phasenänderungen zu schützen

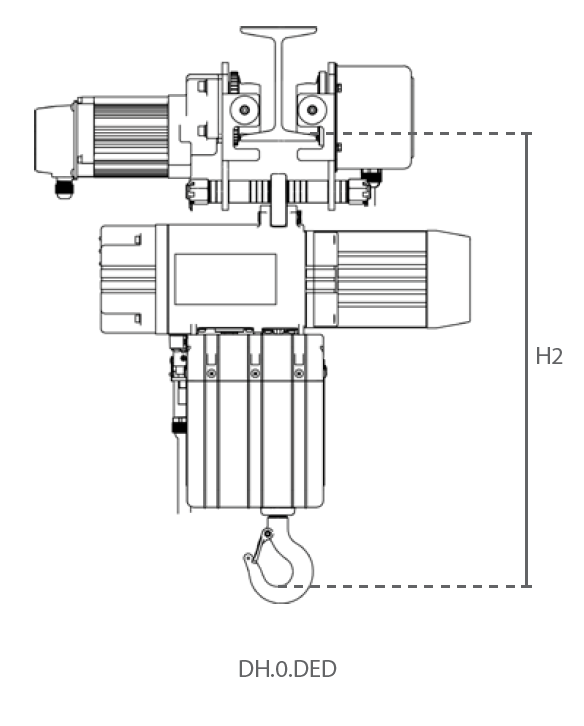

Abmessungen

Tragfähigkeit (t) A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) H (mm) H1 (mm) J (mm) K (mm) L (mm) Min. Bauhöhe (H2) (mm)
0,125 211 228 115 57 114 123 420 373 40 23 53 438
0,25 211 228 115 57 114 123 420 373 40 23 53 438
0,5 231 204 165 62 118 162 465 420 40 27 58 505
1 264 245 175 67 128 187 575 520 45 31 61 480
2 264 245 175 89 150 165 690 595 53 38 61 589
3 300 322 202 118 183 207 703 623 53 38 74 578
5 300 322 202 118 198 192 905 771 65 52 74 670

Produktvideos

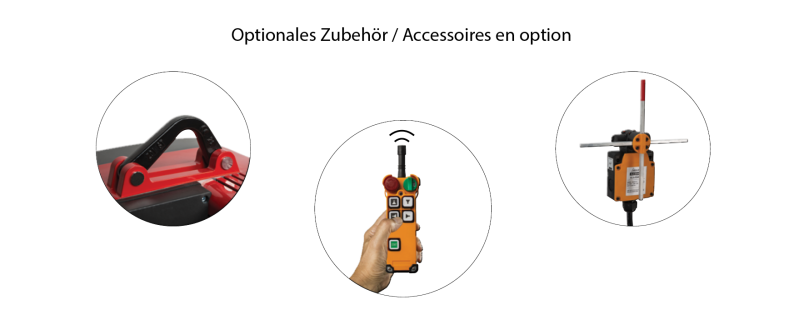

Optionales Zubehör
