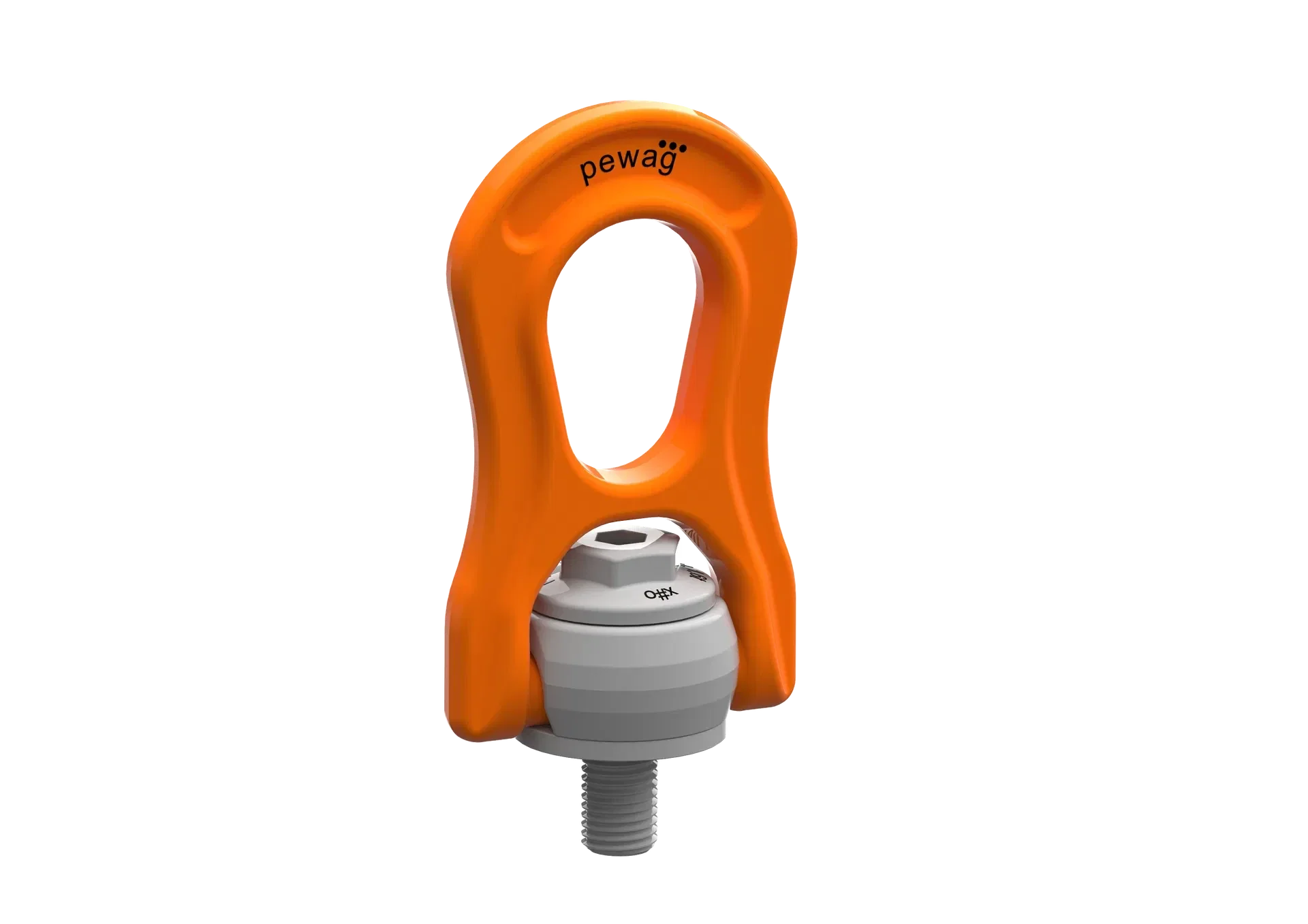

pewag Anschlagpunkt PLBW Beta

Sale!
pewag Anschlagpunkt PLBW Beta
65,00 € 55,00 €
zzgl. MwSt. und Versandkosten
Artikelnummer: 4003990

PLBW Beta

Beim PLBW handelt es sich um einen Anschlagpunkt aus der Familie pewag winner profilift.



Spezifikationen
  • pewag winner profilift lifting point PLBW Beta.Fünffache Sicherheit.
  • 360° drehbar
  • Lastbügel ist 180° klappbar und hält in jeder gewünschten Position dank austauschbarer und patentierter Feder
  • Schraube weist die Festigkeitsklasse 10.9 auf, ist 100 % rissgeprüft
  • Gewinde ist metrisch oder als UNC-Gewinde erhältlich
  • Auch mit peTAG erhältlich (optional)
  • Sicherheitsfaktor 5



Technische Daten (Metrisch)

Modell Gewinde [mm] 1-strg. 0° (kg) 1-Strang 90° (kg) 2-Strang 0° (kg) 2-Strang 90° (kg) 2-Strang 0–45° (kg) 2-Strang 45–60° (kg) 3+4-Strang 0–45° (kg) 3+4- Strang 45–60° (kg) 2-Strang asymm. (kg) 3+4-Strang asymm. (kg) Drehmoment
PLBW 0,3 t M8 500 300 1000 600 400 300 600 450 300 300 6
PLBW 0,6 t M10 1000 600 2000 1200 800 600 1300 900 600 600 10
PLBW 1 t M12 1300 1000 2600 2000 1400 1000 2100 1500 1000 1000 15
PLBW 1,3 t M14 2000 1300 4000 2600 1800 1300 2700 1900 1300 1300 30
PLBW 1,6 t M16 2500 1600 5000 3200 2200 1600 3400 2400 1600 1600 50
PLBW 2 t M18 3000 2000 6000 4000 2800 2000 4200 3000 2000 2000 70
PLBW 2,5 t M20 3500 2500 7000 5000 3500 2500 5300 3700 2500 2500 100
PLBW 3 t M22 4500 3000 9000 6000 4200 3000 6300 4500 3000 3000 120
PLBW 4 t M24 5500 4000 11000 8000 5600 4000 8400 6000 4000 4000 160
PLBW 5 t M27 6500 5000 13000 10000 7000 5000 10500 7500 5000 5000 200
PLBW 6,3 t M30 7000 6300 14000 12600 8800 6300 13200 9400 6300 6300 250
PLBW 8 t M33 9000 8000 18000 16000 11000 8000 16500 12000 8000 8000 270
PLBW 10 t M36 11000 10000 22000 20000 14000 10000 21000 15000 10000 10000 320
PLBW 12,5 t M42 13500 12500 27000 25000 17500 12500 26300 18700 12500 12500 400
PLBW 15 t M48 16000 15000 32000 30000 21000 15000 32000 22500 15000 15000 600

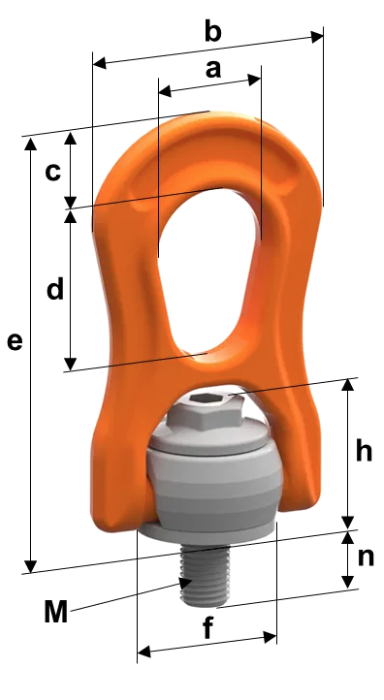

Abmessungen (Metrisch)

Modell Gewinde [mm] WLL [kg] a [mm] b [mm] c [mm] d [mm] e [mm] f [mm] h [mm] n [mm] n max [mm] ⬣ [mm] 🔧 [mm] Gewicht [kg]
PLBW 0,3 t M8 300 27 56 18 38 94 30 29 13 80 8 15 0,31
PLBW 0,6 t M10 600 27 56 18 38 94 30 29 15 100 8 15 0,35
PLBW 1 t M12 1000 27 56 18 38 94 30 29 17 180 8 15 0,37
PLBW 1,3 t M14 1300 38 79 25 55 138 45 43 22 220 10 24 1,03
PLBW 1,6 t M16 1600 38 79 25 55 138 45 43 24 260 10 24 1,04
PLBW 2 t M18 2000 38 79 25 55 138 45 43 27 295 10 24 1,07
PLBW 2,5 t M20 2500 38 79 25 55 138 45 43 30 335 10 24 1,08
PLBW 3 t M22 3000 58 118 38 85 209 68 64 33 355 14 36 3,5
PLBW 4 t M24 4000 58 118 38 85 209 68 64 36 355 14 36 3,6
PLBW 5 t M27 5000 58 118 38 85 209 68 64 40 355 14 36 3,6
PLBW 6,3 t M30 6300 58 118 38 85 209 68 64 45 355 14 36 3,7
PLBW 8 t M33 8000 91 188 60 132 331 108 106 54 328 19 55 14,3
PLBW 10 t M36 10000 91 188 60 132 331 108 106 59 328 19 55 14,4
PLBW 12,5 t M42 12500 91 188 60 132 331 108 106 69 328 19 55 14,7
PLBW 15 t M48 15000 91 188 60 132 331 108 106 74 328 19 55 15,0

Technische Daten (Zoll)

Modell Gewinde [mm] 1-strg. 0° (kg) 1-Strang 90° (kg) 2-Strang 0° (kg) 2-Strang 90° (kg) 2-Strang 0–45° (kg) 2-Strang 45–60° (kg) 3+4-Strang 0–45° (kg) 3+4- Strang 45–60° (kg) 2-Strang asymm. (kg) 3+4-Strang asymm. (kg) Drehmoment
PLBW U 5/16 5/16"-18 1100 660 2200 1320 900 1400 900 660 660 660 4.5
PLBW U 3/8 3/8"-16 2200 1300 4400 2600 1800 2700 1900 1300 1300 1300 7.5
PLBW U 7/16 7/16"-14 2800 2200 5600 4400 3000 4600 3300 2200 2200 2200 11
PLBW U 1/2 1/2"-13 2800 2200 5600 4400 3000 4600 3300 2200 2200 2200 11
PLBW U 9/16 9/16"-12 4400 3000 8800 6000 4200 6300 4500 3000 3000 3000 22
PLBW U 5/8 5/8"-11 5500 3500 11000 7000 4900 7300 5200 3500 3500 3500 37
PLBW U 3/4 3/4"-10 6600 5500 13200 11000 7700 11500 8200 5500 5500 5500 74
PLBW U 7/8 7/8"-9 12000 8800 24000 17600 12300 18500 13200 8800 8800 8800 118
PLBW U 1 1"-8 13000 11000 26000 22000 15400 23000 16500 11000 11000 11000 148
PLBW U 1 1/8 1 1/8"-7 14300 13500 28600 27000 18900 28300 20200 13500 13500 13500 185
PLBW U 1 1/4 1 1/4"-7 19800 17500 39600 35000 24500 36700 26200 17500 17500 17500 200
PLBW U 1 3/8 1 3/8"-6 24000 22000 48000 44000 30800 46200 33000 22000 22000 22000 236
PLBW U 1 1/2 1 1/2"-6 25000 24000 50000 48000 33600 50400 36000 24000 24000 24000 295

Abmessungen (Zoll)

Modell Gewinde [mm] WLL [kg] a [mm] b [mm] c [mm] d [mm] e [mm] f [mm] h [mm] n [mm] n max [mm] ⬣ [mm] 🔧 [mm] Gewicht [kg]
PLBW U 5/16 5/16"-18 660 1.06 2.20 0.71 1.50 3.70 1.18 1.14 0.51 - 5/16" 5/8" 0.71
PLBW U 3/8 3/8"-16 1300 1.06 2.20 0.71 1.50 3.70 1.18 1.14 0.59 - 5/16" 5/8" 0.73
PLBW U 7/16 7/16"-14 2200 1.06 2.20 0.71 1.50 3.70 1.18 1.14 0.67 - 5/16" 5/8" 0.75
PLBW U 1/2 1/2"-13 2200 1.06 2.20 0.71 1.50 3.70 1.18 1.14 0.67 - 5/16" 5/8" 0.77
PLBW U 9/16 9/16"-12 3000 1.50 3.11 0.98 2.17 5.43 1.77 1.69 0.87 - 3/8" 1" 2.27
PLBW U 5/8 5/8"-11 3500 1.50 3.11 0.98 2.17 5.43 1.77 1.69 0.94 - 5/16" 1" 2.29
PLBW U 3/4 3/4"-10 5500 1.50 3.11 0.98 2.17 5.43 1.77 1.69 1.18 - 5/16" 1" 2.38
PLBW U 7/8 7/8"-9 8800 2.28 4.65 1.50 3.35 8.23 2.68 2.52 1.42 - 9/16" 1 3/8" 7.89
PLBW U 1 1"-8 11000 2.28 4.65 1.50 3.35 8.23 2.68 2.52 1.57 - 9/16" 1 3/8" 7.89
PLBW U 1 1/8 1 1/8"-7 13500 2.28 4.65 1.50 3.35 8.23 2.68 2.52 1.77 - 9/16" 1 3/8" 8.07
PLBW U 1 1/4 1 1/4"-7 17500 3.58 7.40 2.36 5.20 13.03 4.25 4.17 2.13 - 3/4" 2 3/16" 32.00
PLBW U 1 3/8 1 3/8"-6 22000 3.58 7.40 2.36 5.20 13.03 4.25 4.17 2.32 - 3/4" 2 3/16" 32.20
PLBW U 1 1/2 1 1/2"-6 24000 3.58 7.40 2.36 5.20 13.03 4.25 4.17 2.72 - 3/4" 2 3/16" 32.80
