pewag Ringmutter PLGW-SN

Sale!
pewag Ringmutter PLGW-SN
51,80 € 45,00 €
zzgl. MwSt. und Versandkosten
Artikelnummer: 4003020

PLGW-SN

Die PLGW-SN Ringmutter ist die logische Fortsetzung des Erfolgsprodukts PLGW von pewag. Sie funktioniert nach demselben Prinzip der werkzeuglosen Montage, und ist somit weltweit einzigartig.



Spezifikationen
  • Es wird keinerlei Werkzeug für Montage oder Demontage benötigt
  • Es kommt zu einer enormen Zeitersparnis bei oftmaligem Montieren und Demontieren
  • Der Anschlagpunkt ist drehbar (in Belastungsrichtung einstellbar)
  • In allen Richtungen belastbar





Technische Daten (Metrisch)

Modell Gewinde [mm] 1-strg. 0° (kg) 1-Strang 90° (kg) 2-Strang 0° (kg) 2-Strang 90° (kg) 2-Strang 0–45° (kg) 2-Strang 45–60° (kg) 3+4-Strang 0–45° (kg) 3+4- Strang 45–60° (kg) 2-Strang asymm. (kg) 3+4-Strang asymm. (kg) Anzugsdrehmoment
PLGW-SN 0,3 t M8 1000 300 2000 600 400 300 600 400 300 300 Handfest anziehen
PLGW-SN 0,5 t M10 1500 500 3000 1000 700 500 1000 700 500 500 Handfest anziehen
PLGW-SN 0,7 t M12 2000 700 4000 1400 1000 700 1400 1000 700 700 Handfest anziehen
PLGW-SN 1,5 t M16 4000 1500 8000 3000 2100 1500 3000 2200 1500 1500 Handfest anziehen
PLGW-SN 2,3 t M20 5000 2300 10000 4600 3200 2300 4800 3400 2300 2300 Handfest anziehen
PLGW-SN 3,5 t M24 6500 3500 13000 7000 4900 3500 7400 5200 3500 3500 Handfest anziehen
PLGW-SN 4,9 t M30 12000 4900 24000 9000 6900 4900 10300 7300 4900 4900 Handfest anziehen

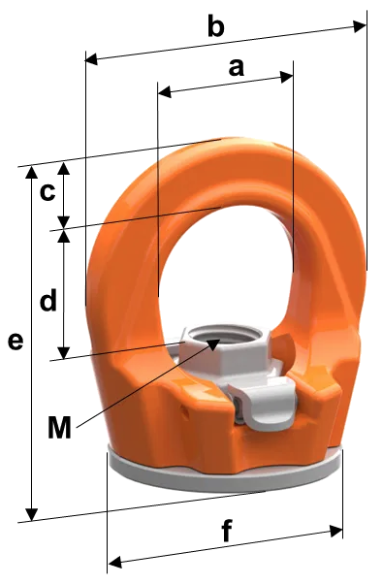

Abmessungen (Metrisch)

Modell Gewinde [mm] Tragfähigkeit [kg] a [mm] b [mm] c [mm] d [mm] e [mm] f [mm] SW [mm] Gewicht [kg]
PLGW-SN 0,3 t M8 300 25 45 10 21 55 35 12 0,17
PLGW-SN 0,5 t M10 500 25 45 10 21 55 35 12 0,17
PLGW-SN 0,7 t M12 700 30 55 12 25 65 43 14 0,28
PLGW-SN 1,5 t M16 1500 35 64 14 29 72 50 19 0,42
PLGW-SN 2,3 t M20 2300 40 73 16 34 82 54 22 0,50
PLGW-SN 3,5 t M24 3500 50 86 18 40 95 69 27 1,00
PLGW-SN 4,9 t M30 4900 60 110 25 47 115 90 36 1,90
PLGW 7 t M36 7000 70 132 31 70 136 108 55 –
PLGW 9 t M42 9000 80 152 36 72 153 126 65 –
PLGW 12 t M48 12000 95 179 42 88 179 148 75 –

Produktvideos
