Gebuwin Schneckengetriebe-Handseilwinde WW 2000-WW 7000 (2000 kg - 7500 kg)
1.615,00 €
zzgl. MwSt. und Versandkosten
Artikelnummer:
WW2000 (77276000)
Geeignet zum Heben und Ziehen gemäß EN13157
- statischer Sicherheitsfaktor 4

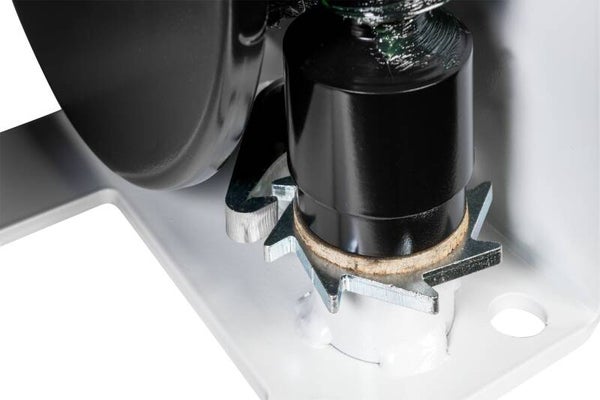

- Lastdruckbremse mit doppeltem Ratschensystem für sicheren, stabilen Halt der Last in jeder Position

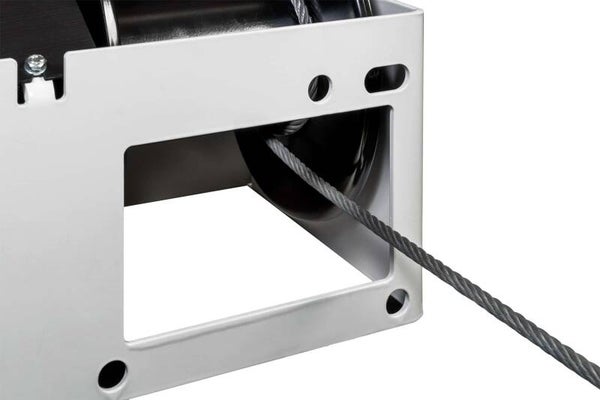

- Kabelausgang nach oben, nach unten oder nach hinten
- verstellbare Kurbel
- geeignet für Wand- und (optional) Bodenmontage
- 1 Farbschicht
Technische Daten
| Bezeichnung | Einheit | WW2000 | WW2500 | WW3000 | WW4000 | WW5000 | WW7500 |
|---|---|---|---|---|---|---|---|
| Kapazität 1. Lage | kg | 2000 | 2500 | 3000 | 4000 | 5000 | 7500 |
| Kapazität 4. Lage | kg | 1432 | 1748 | 2143 | 2755 | 3585 | 5249 |
| Kapazität oberste Lage | kg | 1038 | 1344 | 1667 | 2282 | 3276 | 3748 |
| Drahtseil-Durchmesser Ø | mm | 12 | 12 | 14 | 16 | 18 | 22 |
| Seilaufnahme 1. Lage | m | 5,4 | 5,4 | 5,7 | 5,2 | 5,2 | 4,2 |
| Seilaufnahme 4. Lage | m | 30 | 30 | 32,5 | 30,8 | 31,5 | 27,9 |
| Seilaufnahme oberste Lage | m | 75,3 | 63,1 | 68,7 | 53 | 42,9 | 72,6 |
| Hub pro Kurbelumdrehung | mm | 12 (5) | 12 (5) | 11 (5) | 11 (2) | 13 (3) | 11 (2) |
| Kurbelkraft bei Volllast | daN | 27 (15) | 28 (15) | 31 (14) | 30 (13) | 73 (15) | 78 (15) |
| Gewicht (ohne Seil) | kg | 60 | 60 | 78 | 80 | 117 | 190 |
| Artikelnummer | Nr. | 77276000 | 77276200 | 77277000 | 77278000 | 77279000 | 77279500 |
Abmessungen
| Modell | A (mm) | B (mm) | C (mm) | D (mm) | G (mm) | H (mm) | J (mm) | K (mm) | L (mm) | M (mm) | N (mm) | O (mm) | P (mm) | R (mm) | S (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WW2000 | 410 | 310 | 196 | 360 | 137 | 177 | 133 | 25 | 312 | 372 | 57 | 705 | 380 | 434 | 220 |
| WW2500 | 410 | 310 | 196 | 360 | 137 | 177 | 133 | 25 | 312 | 372 | 57 | 705 | 380 | 434 | 220 |
| WW3000 | 436 | 380 | 251 | 386 | 137 | 203 | 168 | 25 | 375 | 480 | 65 | 813 | 380 | 536 | 220 |
| WW4000 | 436 | 380 | 251 | 386 | 137 | 203 | 168 | 25 | 375 | 480 | 65 | 813 | 380 | 536 | 220 |
| WW5000 | 436 | 467 | 316 | 386 | 137 | 200 | 219 | 25 | 437 | 515 | 75 | 847 | 380 | 618 | 220 |
| WW7500 | 510 | 500 | 350 | 455 | 189 | 202 | 245 | 25 | 630 | 635 | 75 | 968 | 380 | 748 | 220 |
