Gebuwin Schneckengetriebe-Handseilwinde 250 kg - 1500 kg
579,00 €
zzgl. MwSt. und Versandkosten
Artikelnummer:
WW250 (77281100)

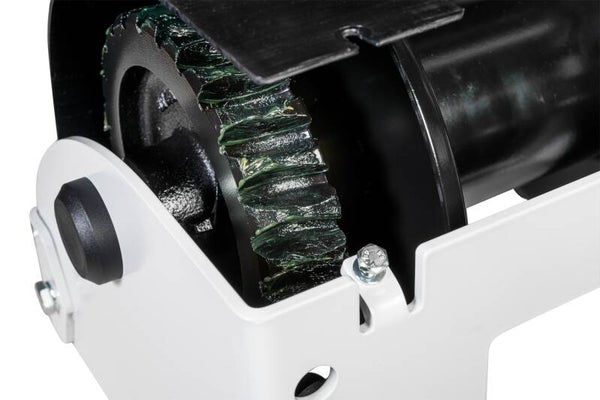

Produktinformation, Diese kleine Schneckengetriebewinde hat, wie der Name schon sagt, ein Schneckengetriebe. Diese Art des Getriebes sorgt in Kombination mit der Lastdruckbremse dafür, dass diese Winde eine sehr sichere Winde ist. Darüber hinaus ist die kleine Schneckengetriebewinde einfach zu bedienen und kann in jeder Position montiert werden. Die Winde bietet auch Platz für einen großen Kabelspeicher bis zu 120 Metern. Kurzum, eine sehr sichere und zuverlässige Winde, die einfach zu bedienen ist.
Produktspezifikationen
- winde geeignet zum Heben und Ziehen gemäß EN13157
- statischer Sicherheitsfaktor 4

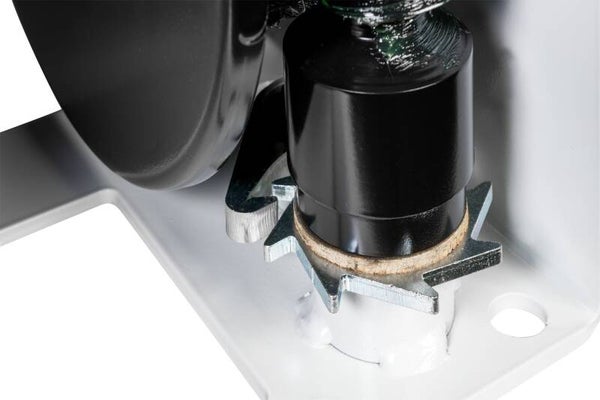

- Lastdruckbremse mit doppeltem Ratschensystem für sicheren, stabilen Halt der Last in jeder Position

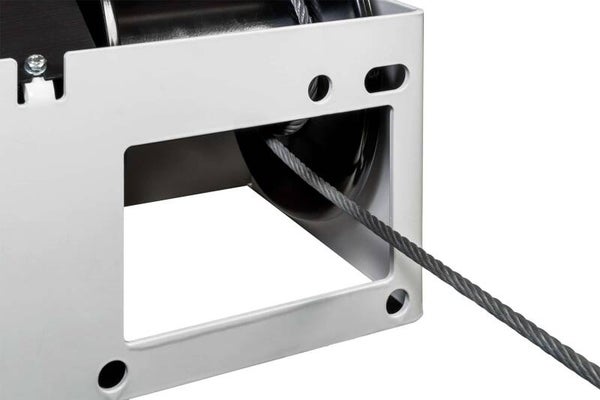

- Kabelausgang nach oben, nach unten oder nach hinten
- verstellbare Kurbel

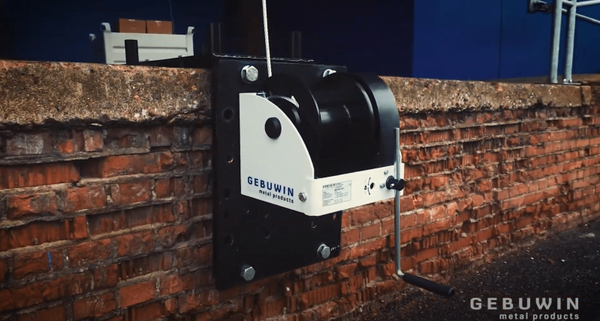

- geeignet für Wand- und (optional) Bodenmontage
- 1 Farbschicht
Technische Daten
| Einheit | WW250 | WW500 | WW1000 | WW1500 | |
|---|---|---|---|---|---|
| Kapazität 1. Lage | kg | 250 | 500 | 1000 | 1500 |
| Kapazität 4. Lage | kg | 179 | 355 | 722 | 1025 |
| Kapazität oberste Lage | kg | 92 | 224 | 527 | 846 |
| Drahtseil-Durchmesser Ø | mm | 4 | 6 | 8 | 10 |
| Seilaufnahme 1. Lage | m | 3,6 | 4,3 | 4,7 | 4,2 |
| Seilaufnahme 4. Lage | m | 18,7 | 22,8 | 25,6 | 24 |
| Seilaufnahme oberste Lage | m | 104 | 78 | 63 | 41 |
| Hub pro Kurbelumdrehung | mm | 17 | 20 | 13 | 9 |
| Kurbelkraft bei Volllast | daN | 5 | 10 | 13 | 14 |
| Gewicht (ohne Seil) | kg | 10 | 13 | 22 | 24 |
| Artikelnummer | Nr. | 77281100 | 77281350 | 77281600 | 77281850 |

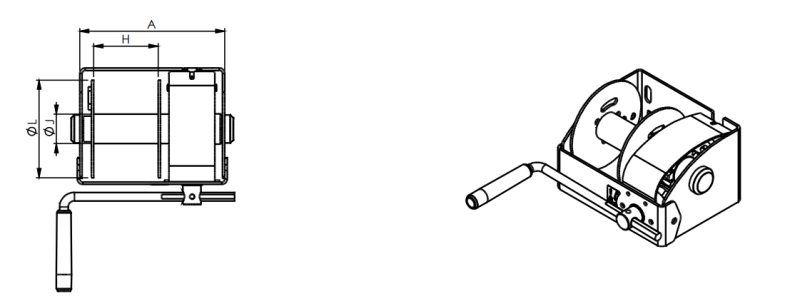

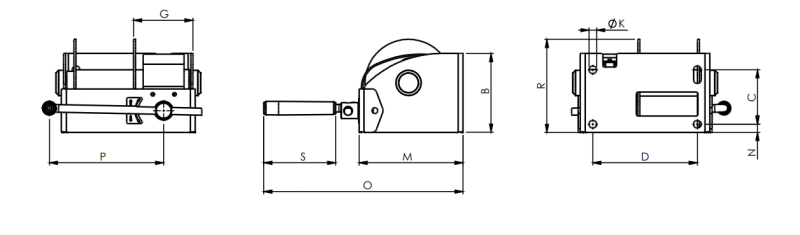

Abmessungen
| Modell | A (mm) | B (mm) | C (mm) | D (mm) | G (mm) | H (mm) | J (mm) | K (mm) | L (mm) | M (mm) | N (mm) | O (mm) | P (mm) | R (mm) | S (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WW250 | 238 | 145 | 100 | 192 | 107 | 105 | 48 | 14 | 160 | 191 | 15 | 365 | 325 | 171 | 132 |
| WW500 | 269 | 160 | 115 | 223 | 108 | 135 | 70 | 14 | 190 | 221 | 15 | 393 | 325 | 193 | 132 |
| WW1000 | 302 | 195 | 141 | 254 | 109 | 162 | 102 | 17 | 240 | 266 | 15 | 440 | 350 | 263 | 132 |
| WW1500 | 302 | 250 | 178 | 254 | 109 | 162 | 102 | 17 | 240 | 278 | 15 | 451 | 350 | 306 | 132 |
