pewag Ringschrauben PLGW Gamma Metrisch oder Zoll

Sale!
pewag Ringschrauben PLGW Gamma Metrisch oder Zoll
58,80 € 54,00 €
zzgl. MwSt. und Versandkosten
Artikelnummer: 4021499

PLGW Gamma

Ein Anschlagpunkt, der nach neuesten Standards entwickelt und produziert wurde, verdient auch einen vielversprechenden Namen: pewag winner profilift gamma supreme.



Spezifikationen
  • Wesentlich höhere Tragfähigkeit bei gleicher Gewindegröße
  • 360° drehbar – in Belastungsrichtung einstellbar
  • In allen Richtungen 4-fache Sicherheit gegen Bruch
  • 100% rissgeprüfte Schraube
  • Chrom VI-freier Korrosionsschutz

Technische Daten (Metrisch)

Modell Gewinde [mm] 1-strg. 0° (kg) 1-Strang 90° (kg) 2-Strang 0° (kg) 2-Strang 90° (kg) 2-Strang 0–45° (kg) 2-Strang 45–60° (kg) 3+4-Strang 0–45° (kg) 3+4- Strang 45–60° (kg) 2-Strang asymm. (kg) 3+4-Strang asymm. (kg) Anzugsdrehmoment
PLGW 0,3 t M8 1000 300 2000 600 420 300 630 450 300 300 Handfest anziehen
PLGW 0,5 t M10 1500 500 3000 1000 700 500 1060 750 500 500 Handfest anziehen
PLGW 0,7 t M12 2000 700 4000 1400 980 700 1480 1050 700 700 Handfest anziehen
PLGW 1,5 t M16 4000 1500 8000 3000 2100 1500 3180 2200 1500 1500 Handfest anziehen
PLGW 2,3 t M20 5000 2300 10000 4600 3200 2300 4800 3400 2300 2300 Handfest anziehen
PLGW 3,2 t M24 6500 3200 13000 6400 4500 3200 6700 4800 3200 3200 Handfest anziehen
PLGW 4,9 t M30 12000 4900 24000 9800 6900 4900 10300 7300 4900 4900 Handfest anziehen

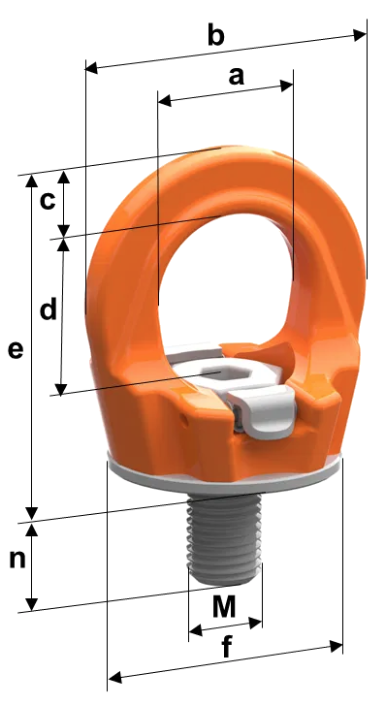

Abmessungen (Metrisch)

Modell Gewinde Tragfähigkeit [kg] a [mm] b [mm] c [mm] d [mm] e [mm] f [mm] n [mm] n max [mm] SW Gewicht [kg]
PLGW 0,3 t M8 300 25 45 10 27 53 35 15 90 6 0,20
PLGW 0,5 t M10 500 25 45 10 27 53 35 15 160 6 0,21
PLGW 0,7 t M12 700 30 55 12 32 63 43 20 160 8 0,29
PLGW 1,5 t M16 1500 35 64 14 36 70 50 25 160 10 0,48
PLGW 2,3 t M20 2300 40 73 16 41 81 54 30 160 12 0,58
PLGW 3,2 t M24 3200 50 86 18 50 93 69 35 – 14 1,10
PLGW 4,9 t M30 4900 60 110 25 60 114 90 45 – 17 2,20
PLGW 7 t M36 7000 70 132 31 70 136 108 55 – 19 3,80
PLGW 9 t M42 9000 80 152 36 72 153 126 65 – 22 5,70
PLGW 12 t M48 12000 95 179 42 88 179 148 75 – 24 8,90

Technische Daten (Zoll)

Modell Gewinde [mm] 1-strg. 0° (kg) 1-Strang 90° (kg) 2-Strang 0° (kg) 2-Strang 90° (kg) 2-Strang 0–45° (kg) 2-Strang 45–60° (kg) 3+4-Strang 0–45° (kg) 3+4- Strang 45–60° (kg) 2-Strang asymm. (kg) 3+4-Strang asymm. (kg) Anzugsdrehmoment
PLGW U 3/8" 3/8"-16 2400 1100 4800 2200 1500 1100 2200 1500 1100 1100 Handfest anziehen
PLGW U 1/2" 1/2"-13 4400 1500 8800 3000 2200 1500 3000 2200 1500 1500 Handfest anziehen
PLGW U 5/8" 5/8"-11 8800 3300 17600 6600 4600 3300 6600 4800 3300 3300 Handfest anziehen
PLGW U 3/4" 3/4"-10 9900 4400 19800 8800 6100 4400 9200 6600 4400 4400 Handfest anziehen
PLGW U 1" 1"-8 11000 6600 22000 13200 9200 6600 13600 9900 6600 6600 Handfest anziehen
PLGW U 1 1/4" 1 1/4"-7 22000 8800 44000 17600 12300 8800 18000 13200 8800 8800 Handfest anziehen
PLGW U 1 1/2" 1 1/2"-6 33000 15400 66000 30800 21500 15400 32300 23100 15400 15400 Handfest anziehen
PLGW U 1 3/4" 1 3/4"-5 40000 19800 80000 39600 27700 19800 41500 29700 19800 19800 Handfest anziehen

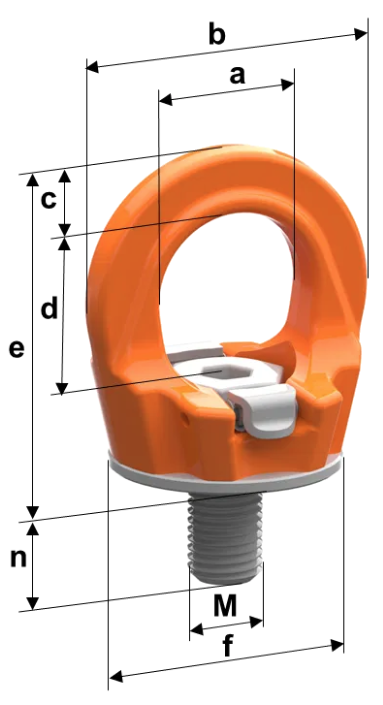

Abmessungen (Zoll)

Modell Gewinde Tragfähigkeit [kg] a [mm] b [mm] c [mm] d [mm] e [mm] f [mm] n [mm] SW Gewicht [kg]
PLGW U 3/8" 3/8"-16 500 25 45 10 27 53 35 15 6 0,20
PLGW U 1/2" 1/2"-13 700 30 55 12 32 63 43 20 8 0,32
PLGW U 5/8" 5/8"-11 1500 35 64 14 36 70 50 25 10 0,45
PLGW U 3/4" 3/4"-10 2000 40 73 16 41 81 54 30 12 0,62
PLGW U 1" 1"-8 3000 50 86 18 50 93 69 35 14 1,10
PLGW U 1 1/4" 1 1/4"-7 4000 60 110 25 60 114 90 45 17 2,10
PLGW U 1 1/2" 1 1/2"-6 7000 70 132 31 70 136 108 55 19 3,80
PLGW U 1 3/4" 1 3/4"-5 9000 80 152 36 72 153 126 65 22 5,70
