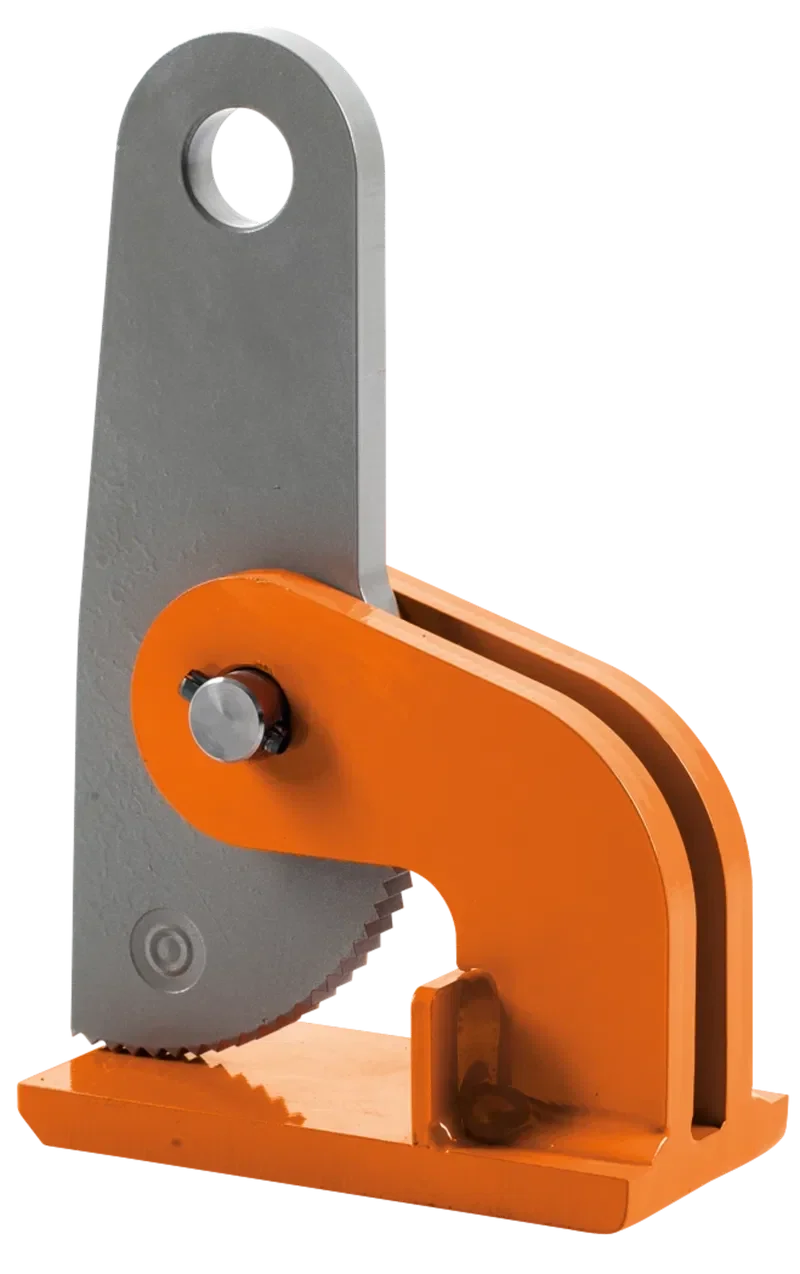

pewag horizontale Hebeklemme peCLAMP HXW / HSXW

Sale!
pewag horizontale Hebeklemme peCLAMP HXW / HSXW
153,00 € 145,00 €
zzgl. MwSt. und Versandkosten
Artikelnummer: 4021102

pewag peCLAMP HXW / HSXW

Die stabile und verwindungssteife Konstruktion dieser Hebeklemme wird paarweise zum Transportieren und Heben von einzelnen Stahlblechen oder gesicherten Blechpaketen eingesetzt.



Spezifikationen
  • Paarweise im Einsatz.
  • Horizontalklemmen müssen immer mindestens paarweise benutzt werden
  • Die angegebene Tragfähigkeit gilt daher pro Paar
  • Die Klemme HSXW ist mit einer größeren Maulöffnung ausgestattet

Betriebsanleitung - pewag horizontale Hebeklemme peCLAMP HXW / HSXW
PDF – 1,3 MB 8 Downloads

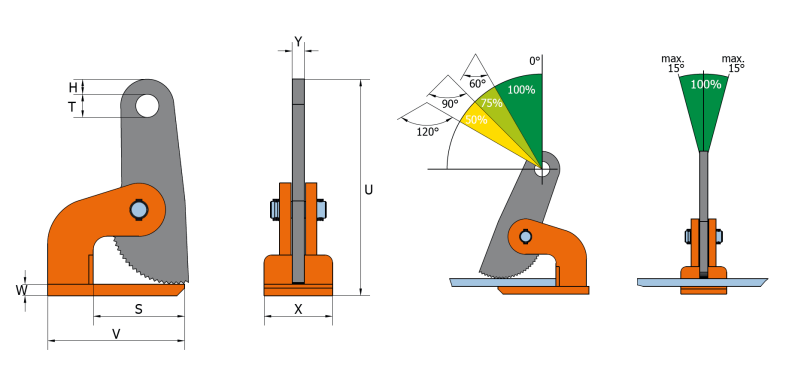

Technische Daten und Abmessungen

Modell Tragfähigkeit [kg] Maulbreite [mm] S [mm] T [mm] U [mm] V [mm] W [mm] X [mm] Y [mm] Gewicht ca. [kg/Stk.]
HXW 1 t 1000 0–35 99 25 188 140 10 65 15 2,6
HXW 2 t 2000 0–60 118 30,5 287 180 15 90 16 7
HXW 3 t 3000 0–60 118 30,5 291 180 20 90 16 8
HSXW 2 t 2000 0–100 120 30,5 383 180 15 90 15 9,2
HSXW 3 t 3000 0–100 120 30,5 387 180 20 90 15 10
HXW 4 t 4000 0–60 145 30,5 304 220 25 105 20 13
HSXW 4 t 4000 0–100 145 30,5 414 220 25 105 20 15
HXW 6 t 6000 0–60 145 30,5 307 220 25 110 20 14
HSXW 6 t 6000 0–100 145 30,5 414 220 25 120 20 16,5
HXW 8 t 8000 0–60 135 30,5 336 225 35 120 30 19
HSXW 8 t 8000 0–100 135 30,5 428 225 35 120 30 21
HXW 10 t 10000 0–60 135 30,5 336 225 35 120 30 19
HSXW 10 t 10000 0–100 135 30,5 428 225 35 120 30 22
HXW 12 t 12000 0–60 135 30,5 336 225 35 120 30 19
HSXW 12 t 12000 0–100 135 30,5 428 225 35 120 30 22
HXW 15 t 15000 0–60 147 43 344 262 35 160 35 30
HSXW 15 t 15000 0–150 240 45 665 350 35 140 35 53
HXW 25 t 25000 0–60 147 43 349 262 40 175 35 30
