pewag peCLAMP VCW-R / VCEW-R / VUW-R / VEUW-R

Sale!
pewag peCLAMP VCW-R / VCEW-R / VUW-R / VEUW-R
339,00 € 319,00 €
zzgl. MwSt. und Versandkosten
Artikelnummer: 4017899

pewag peCLAMP VCW-R / VCEW-R / VUW-R / VEUW-R



Spezifikationen
  • Rostfreie Ausstattung.
  • Zahnring und Zahnsegment sind bei dieser Klemme aus rostfreiem Sonderstahl gefertigt
  • Gehäuse und Sicherheitshebel sind zudem noch vernickelt
  • Dies schützt die Last optimal vor einer möglichen Kohlenstoffkontamination

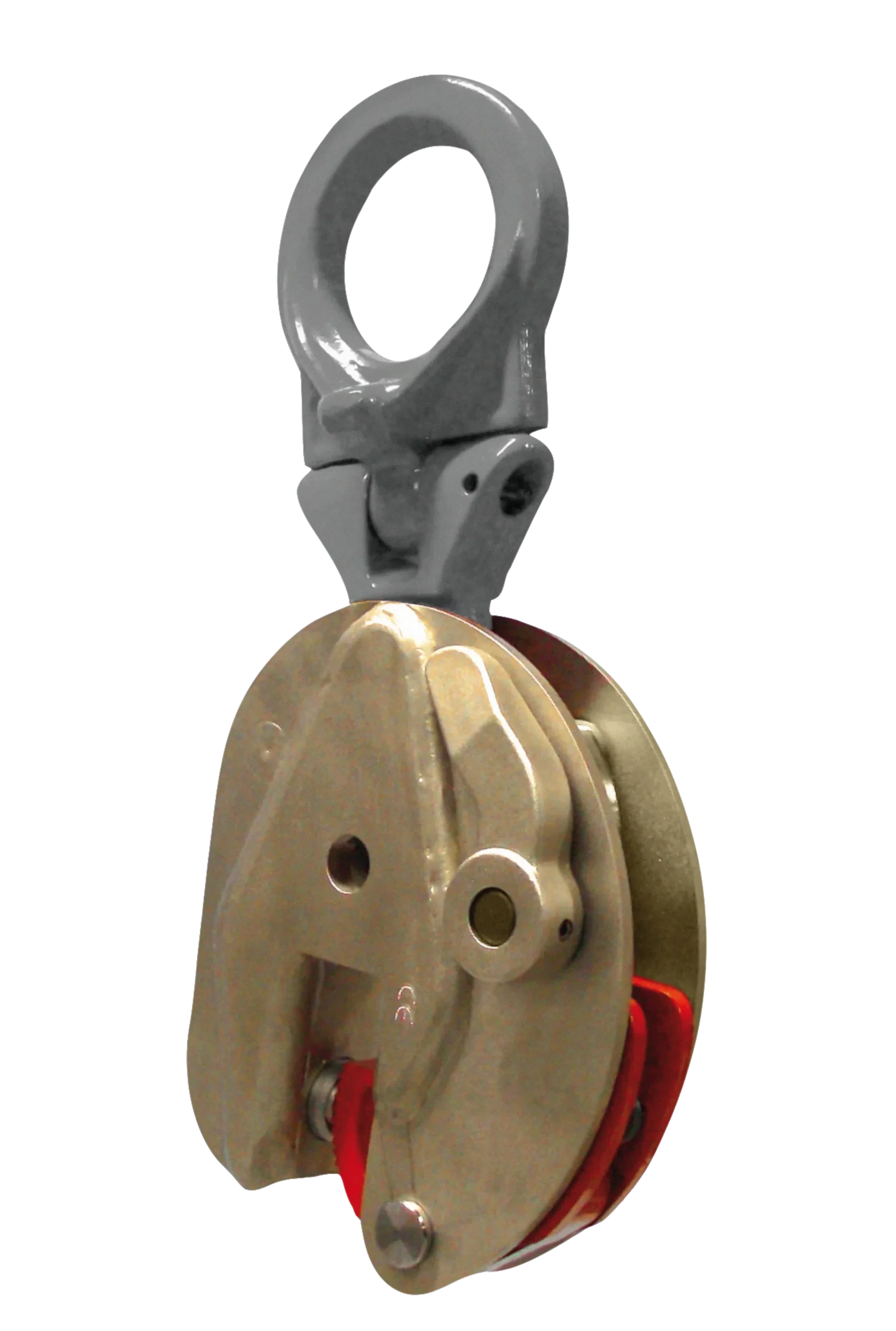

  • Modell VUW-R ist mit einem beweglichen Universaltragring ausgestattet
  • Zulässige Mindestlast ist 10 % von der Maximumlast




Betriebsanleitung - pewag peCLAMP VCW-R / VCEW-R / VUW-R / VEUW-R
PDF – 1,5 MB 8 Downloads

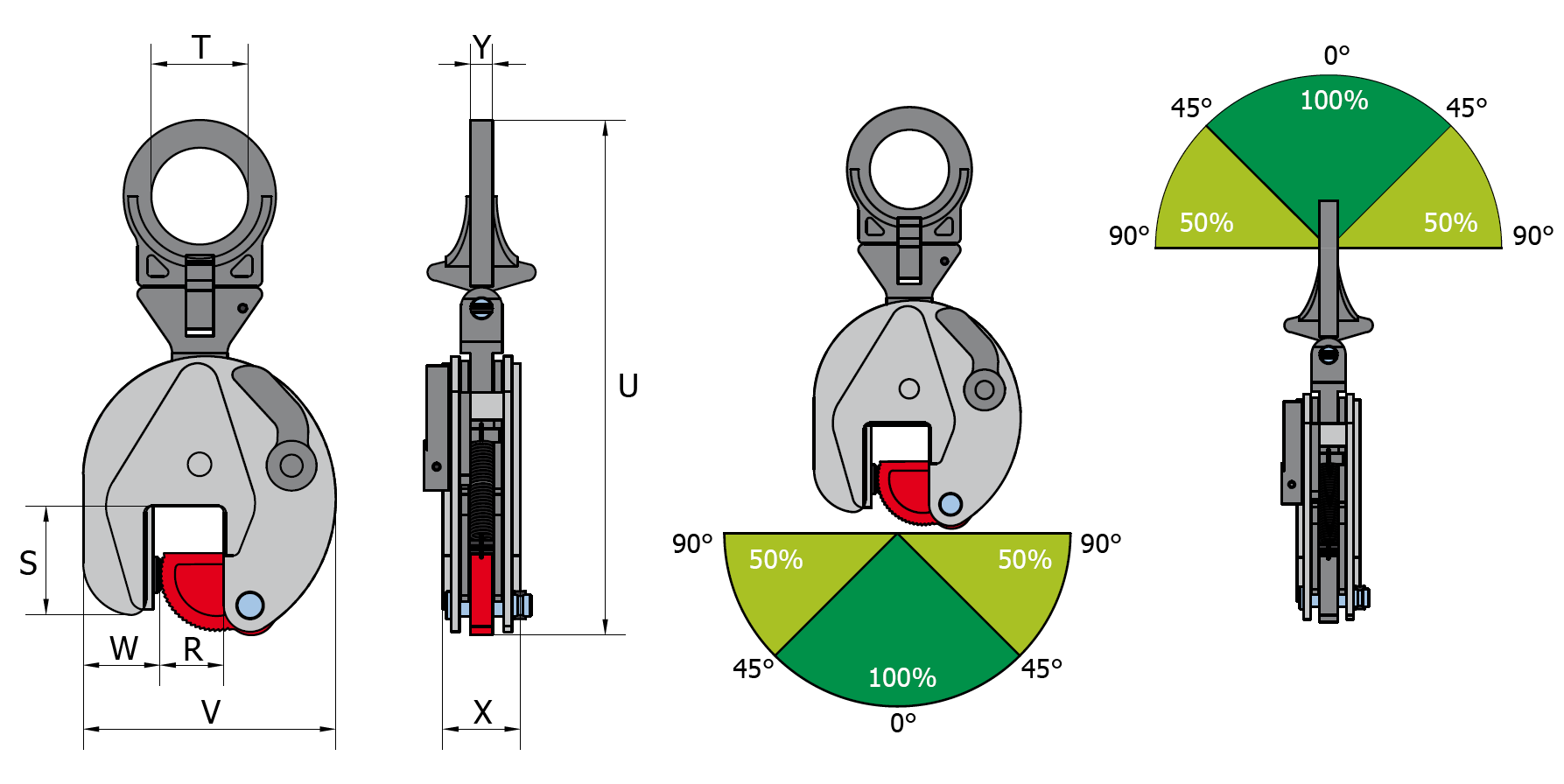

Technische Daten und Abmessungen

Modell Tragfähigkeit [kg] Maulbreite [mm] S [mm] T [mm] U [mm] V [mm] W [mm] X [mm] Y [mm] Gewicht ca. [kg/Stk.]
VCW-R 0.75 t 750 0–13 47 30 202 100 37 37 10 1,7
VUW-R 0.75 t 750 0–13 47 30 203 100 37 37 10 1,8
VCEW-R 1 t 1000 0–25 56 45 263 141 37 47 15 3,5
VEUW-R 1 t 1000 0–25 56 50 292 141 37 47 15 3,8
VCEW-R 2 t 2000 0–35 78 64 336 183 56 56 16 7
VCEW-R 3 t 3000 0–35 78 64 336 183 56 56 16 7
VUW-R 2 t 2000 0–20 78 70 370 165 54 56 16 7
VEUW-R 2 t 2000 0–35 78 70 372 183 56 56 16 8
VEUW-R 3 t 3000 0–35 78 70 372 183 56 56 16 8
VCEW-R 4.5 t 4500 0–45 85 70 425 228 60 78 20 16
VEUW-R 4.5 t 4500 0–45 85 70 431 228 60 78 20 16,5
VCEW-R 6 t 6000 0–50 114 75 490 259 82 78 20 21
VEUW-R 6 t 6000 0–50 114 78 527 259 82 78 32 24
VCEW-R 7.5 t 7500 0–55 111 75 522 267 70 86 20 26
VEUW-R 7.5 t 7500 0–55 111 78 560 267 70 86 32 28
