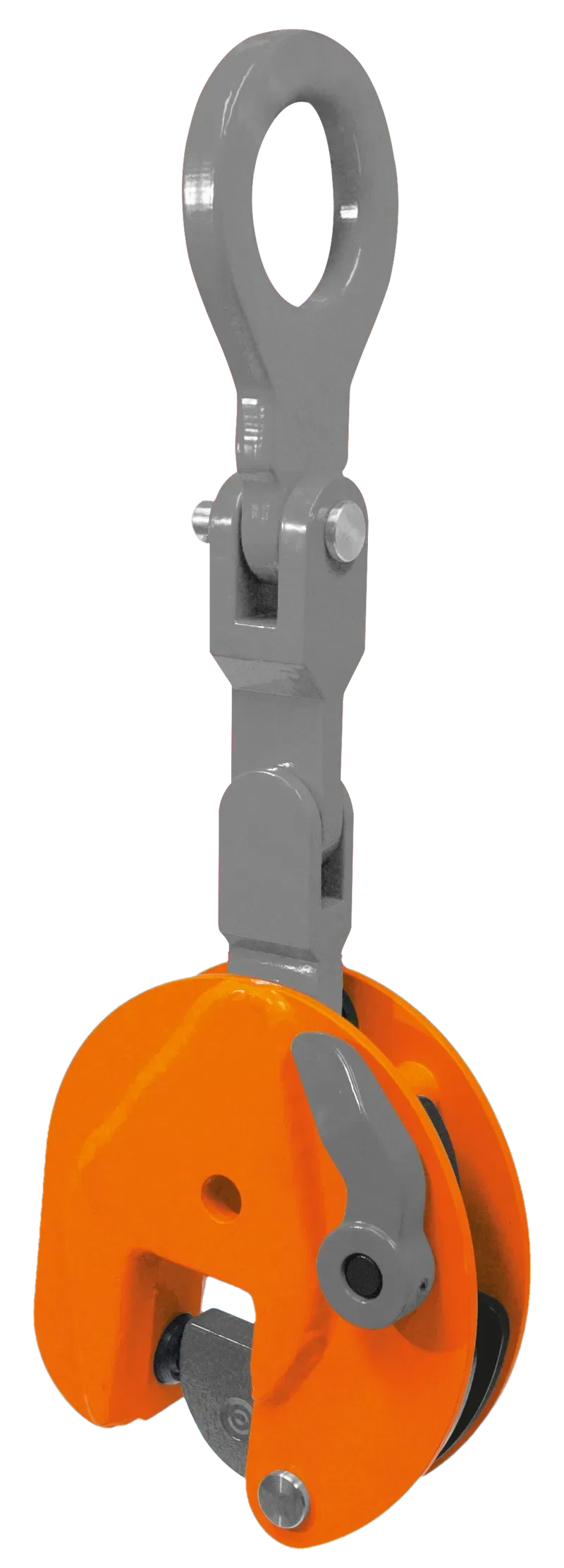

pewag vertikale Hebeklemme peCLAMP VMPW / VEMPW / SVMPW

Sale!
pewag vertikale Hebeklemme peCLAMP VMPW / VEMPW / SVMPW
970,50 € 920,00 €
zzgl. MwSt. und Versandkosten
Artikelnummer: 4021584

pewag peCLAMP VMPW / VEMPW / SVMPW

Die Klemmen VMPW, VEMPW und SVMPW sind mit einem Dreiwege-Mehrzweck-Traggelenk ausgerüstet, das den Transport von Blechtafeln in verschiedenen Varianten ermöglicht (senkrechtes Heben, Wenden und Tranportieren).



Spezifikationen

  • Beweglich und sicher.
  • Bei paarweisen Einsatz besonders geeignet für den waagrechten Transport von Blechen und Stahlplatten.
  • Mit Sicherheitshebel ausgerüstet, der im geschlossenen Zustand die Arretierung der Klemme am Werkstück gewährleistet.
  • Die Klemme VEMPW haben eine vergrößerte Maulöffnung; die Klemme SVMPW hat einen extragroßen Greifbereich.
  • Zulässige Mindestlast ist 10 % von der Maximumlast.



Betriebsanleitung - pewag peCLAMP VMPW / VEMPW / SVMPW
PDF – 1,5 MB 10 Downloads

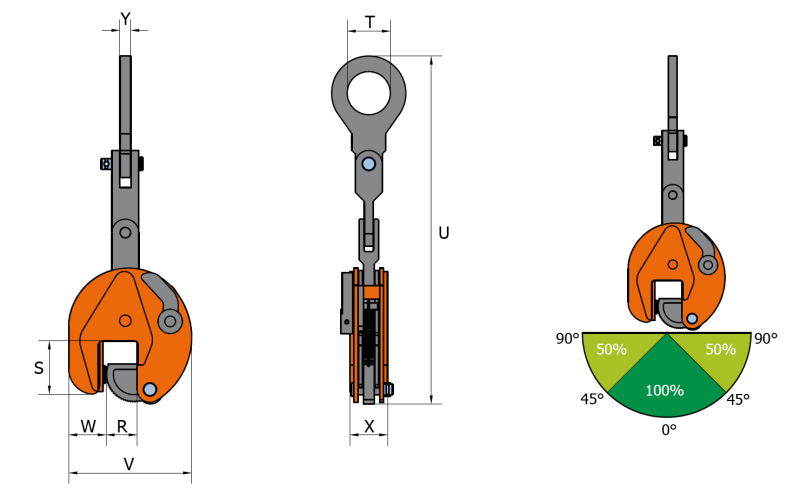

Technische Daten und Abmessungen

Modell Tragfähigkeit [kg] Maulbreite [mm] S [mm] T [mm] U [mm] V [mm] W [mm] X [mm] Y [mm] Gewicht ca. [kg/Stk.]
SVMPW 6 t 6000 40–90 114 75 756 275 70 78 20 26
SVMPW 7.5 t 7500 50–100 111 75 695 312 70 86 20 31,5
SVMPW 9 t 9000 50–100 111 75 792 312 70 86 20 32,5
VEMPW 1 t 1000 0–25 56 45 403 141 37 47 15 4,5
VEMPW 2 t 2000 0–35 78 64 516 183 56 56 16 8
VEMPW 3 t 3000 0–35 78 64 516 183 56 56 16 8
VEMPW 4.5 t 4500 0–45 85 70 650 228 60 78 20 19
VEMPW 6 t 6000 0–50 114 75 760 259 82 78 20 25,5
VEMPW 7.5 t 7500 0–55 111 75 792 267 70 86 20 30,5
VMPW 0.75 t 750 0–13 47 30 307 100 37 37 10 2
VMPW 4.5 t 4500 0–25 85 70 648 203 60 77 20 17,8
VMPW 6 t 6000 0–32 114 75 760 225 78 78 20 24
VMPW 7.5 t 7500 0–40 111 75 800 246 76 82 20 29
VMPW 9 t 9000 0–55 111 75 792 267 70 86 20 31
