Flaig FX-HV Horizontal-Vertikalsysteme
FX-HV Horizontal-Vertikalsysteme
Das FX-HV Horizontal-Vertikalsystem wird mit seinen vielfältigen Einstellmöglichkeiten fast jedem Bedarf gerecht.
Gesamthöhe und Schwerpunkt können über Steckbolzen eingestellt werden. Ebenso kann das Gerät für bis zu 20%
seiner Nennlast auch ohne die untergreifenden Auflagen verwendet werden. Die Auflagebolzen sind so positioniert,
dass stehende Ronden angeschlagen werden können, was z.B. an der Säge häufig gefordert wird.
Ebenso können liegende Scheiben und Bleche aufgestellt werden. Zum horizontalen Transport hat das System auf der
Rückseite eine Kranöse.
Die Stahlkonstruktion ist komplett pulverbeschichtet, und der stabile FX Lasthebemagnet sorgt für maximale
Sicherheit.
Sonderabmessungen sind auf Anfrage lieferbar.
Technische Daten
| Modell | Artikelnummer | max. Tragfähigkeit mit Anschlag (kg) | max. Tragfähigkeit ohne Anschlag (kg) | Flachmaterial Abmessungen (mm) | Scheiben-Ø (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|
| FX-HV 150 | 1103 0152 | 150 | 30 | 1000 x 420 | 150 - 420 | 18 |
| FX-HV 200 | 1103 0202 | 200 | 40 | 2000 x 750 | 250 - 750 | 24 |
| FX-HV 400 | 1103 0402 | 400 | 80 | 2000 x 1000 | 400 - 1000 | 31 |
| FX-HV 800 | 1103 0802 | 800 | 160 | 2500 x 1250 | 500 - 1200 | 70 |
| FX-HV 2000 | 1103 2002 | 2000 | 400 | 2500 x 1250 | 500 - 1200 | 243 |
| FX-HV 3000 | 1103 3002 | 3000 | 600 | 2500 x 1250 | 500 - 1200 | 294 |

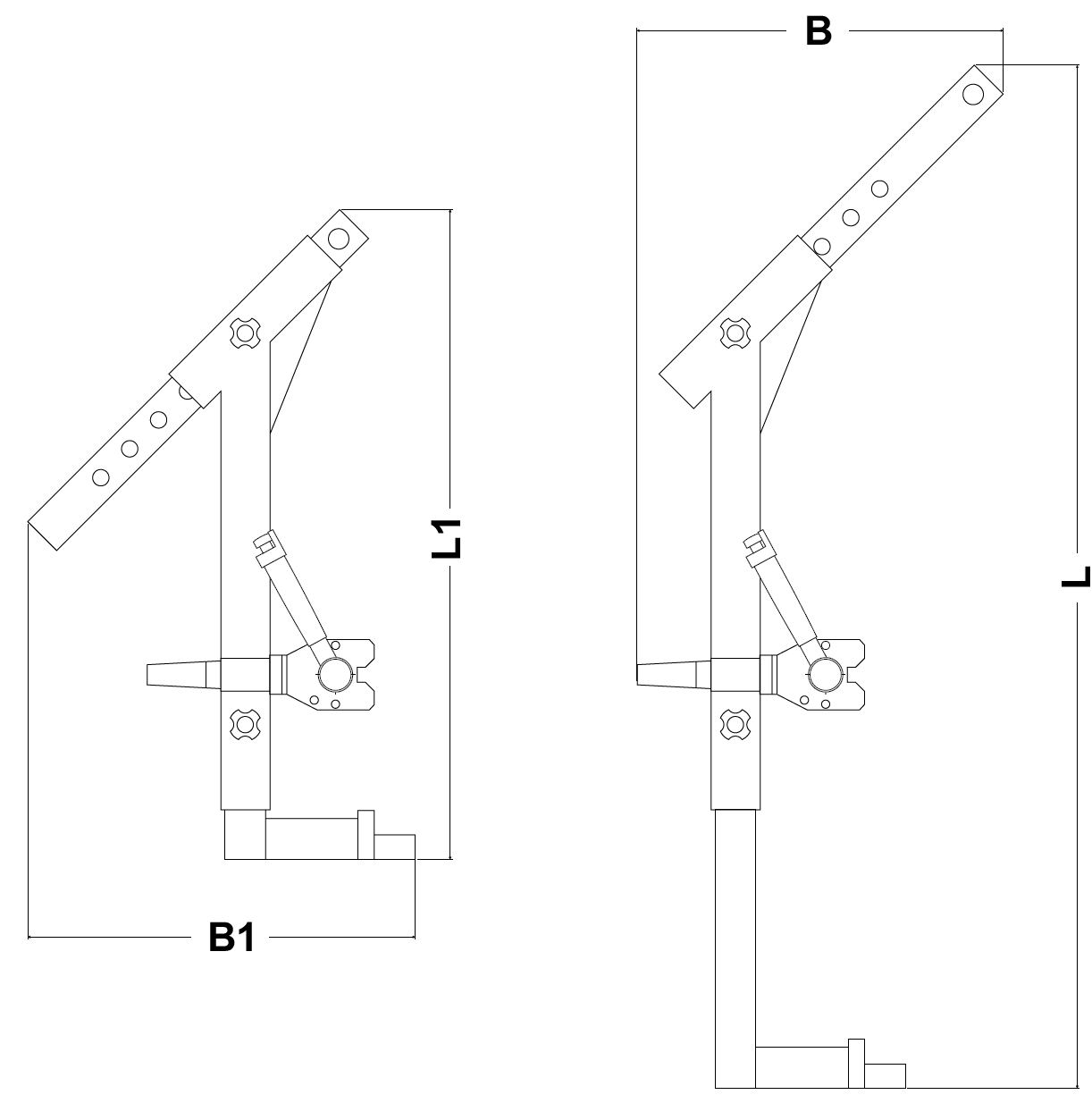

Abmessungen
| Modell | Artikel-Nr. | L (mm) | B (mm) | L1 (mm) | B1 (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|
| FX-HV 150 | 1103 0152 | 680 | 104 | 680 | 220 | 18 |
| FX-HV 200 | 1103 0202 | 1000 | 400 | 715 | 390 | 24 |
| FX-HV 400 | 1103 0402 | 1250 | 450 | 795 | 475 | 31 |
| FX-HV 800 | 1103 0802 | 1500 | 500 | 1040 | 520 | 70 |
| FX-HV 2000 | 1103 2002 | 1800 | 600 | 1200 | 650 | 243 |
| FX-HV 3000 | 1103 3002 | 1800 | 600 | 1200 | 650 | 294 |
