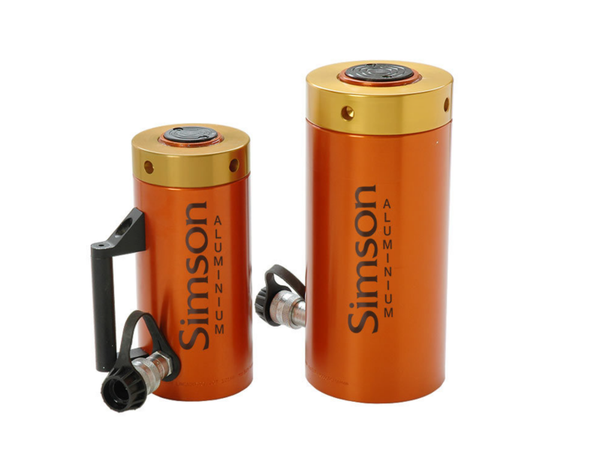

Simson Zylinder mit Sicherungsmutter, Federrückzug Aluminium
Sale!
Artikelnummer:
LNCA3050
Zylinder mit Sicherungsmutter, Federrückzug
700 bar / 30-140 ton
Durch die Kraft der Feder wird der Hubkolben beim Ablassen zurück in den Zylinder gezogen. Am Hubkolben befindet sich eine Sicherungsmutter, die nach dem Ausfahren des Hubkolbens auf Position zurück auf den Zylinder gedreht werden kann und somit eine mechanische Verriegelung des Zylinders bewirkt.

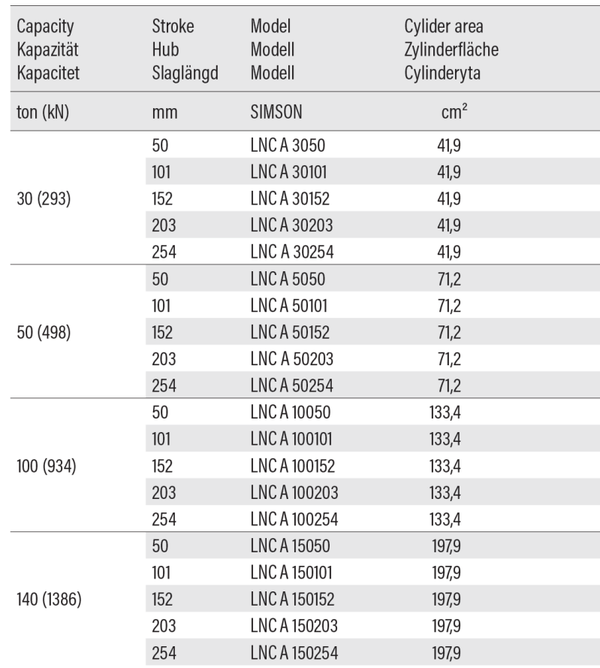

Technische Daten
| Kapazität (ton / kN) | Hub (mm) | Modell | Zylinderfläche (cm²) | Ölvolumen (cm³) | Gewicht (kg) |
|---|---|---|---|---|---|
| 30 (293) | 50 | LNC A 3050 | 41,9 | 213 | 6,8 |
| 101 | LNC A 30101 | 41,9 | 426 | 8,2 | |
| 152 | LNC A 30152 | 41,9 | 639 | 9,5 | |
| 203 | LNC A 30203 | 41,9 | 852 | 10,9 | |
| 254 | LNC A 30254 | 41,9 | 1065 | 12,2 | |
| 50 (498) | 50 | LNC A 5050 | 71,2 | 355 | 9,5 |
| 101 | LNC A 50101 | 71,2 | 709 | 11,8 | |
| 152 | LNC A 50152 | 71,2 | 1064 | 13,2 | |
| 203 | LNC A 50203 | 71,2 | 1418 | 15,4 | |
| 254 | LNC A 50254 | 71,2 | 1773 | 17,2 | |
| 100 (934) | 50 | LNC A 10050 | 133,4 | 664 | 19,5 |
| 101 | LNC A 100101 | 133,4 | 1327 | 23,1 | |
| 152 | LNC A 100152 | 133,4 | 1991 | 27,2 | |
| 203 | LNC A 100203 | 133,4 | 2655 | 31,9 | |
| 254 | LNC A 100254 | 133,4 | 3318 | 34,9 | |
| 140 (1386) | 50 | LNC A 15050 | 197,9 | 993 | 29,9 |
| 101 | LNC A 150101 | 197,9 | 1986 | 35,8 | |
| 152 | LNC A 150152 | 197,9 | 2979 | 41,7 | |
| 203 | LNC A 150203 | 197,9 | 3972 | 48,1 | |
| 254 | LNC A 150254 | 197,9 | 4965 | 55,8 |

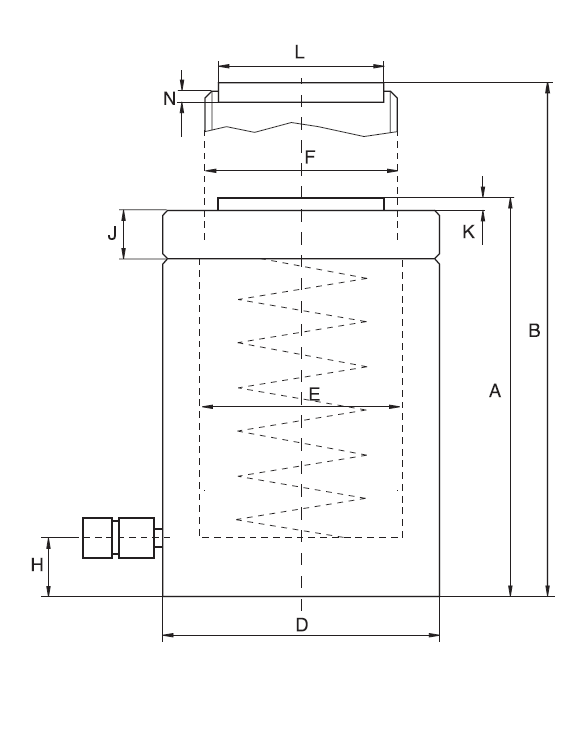

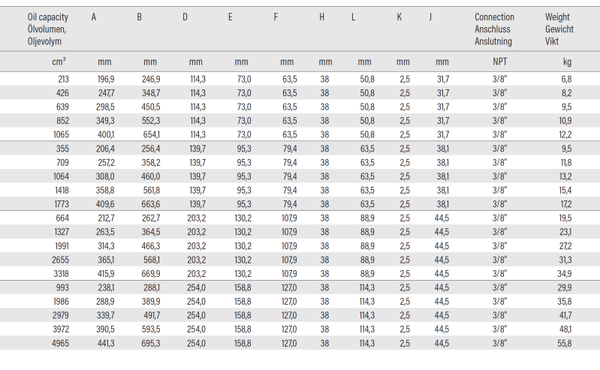

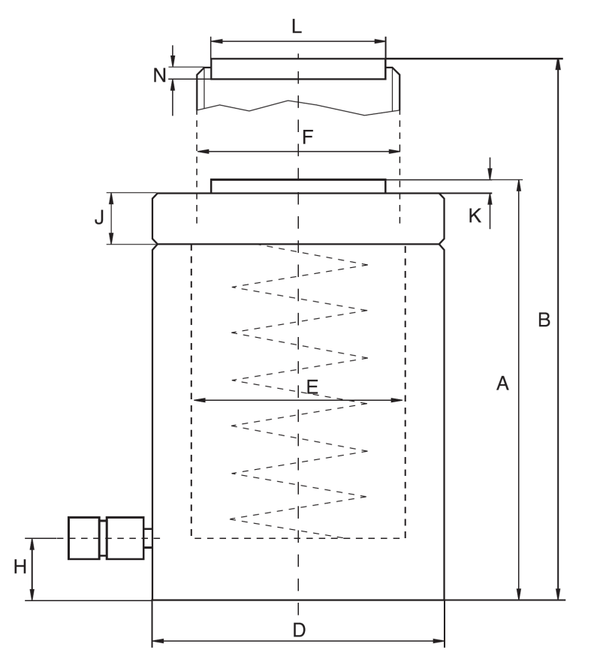

Abmessungen
| Modell | A (mm) | B (mm) | D (mm) | E (mm) | F (mm) | H (mm) | L (mm) | K (mm) | J (mm) | Anschluss (NPT) |
|---|---|---|---|---|---|---|---|---|---|---|
| LNC A 3050 | 196,9 | 246,9 | 114,3 | 73,0 | 63,5 | 38 | 50,8 | 2,5 | 31,7 | 3/8″ |
| LNC A 30101 | 247,7 | 348,7 | 114,3 | 73,0 | 63,5 | 38 | 50,8 | 2,5 | 31,7 | 3/8″ |
| LNC A 30152 | 298,5 | 450,5 | 114,3 | 73,0 | 63,5 | 38 | 50,8 | 2,5 | 31,7 | 3/8″ |
| LNC A 30203 | 349,3 | 552,3 | 114,3 | 73,0 | 63,5 | 38 | 50,8 | 2,5 | 31,7 | 3/8″ |
| LNC A 30254 | 400,1 | 654,1 | 114,3 | 73,0 | 63,5 | 38 | 50,8 | 2,5 | 31,7 | 3/8″ |
| LNC A 5050 | 206,4 | 256,4 | 139,7 | 95,3 | 79,4 | 38 | 63,5 | 2,5 | 38,1 | 3/8″ |
| LNC A 50101 | 257,2 | 358,2 | 139,7 | 95,3 | 79,4 | 38 | 63,5 | 2,5 | 38,1 | 3/8″ |
| LNC A 50152 | 308,0 | 460,0 | 139,7 | 95,3 | 79,4 | 38 | 63,5 | 2,5 | 38,1 | 3/8″ |
| LNC A 50203 | 358,8 | 561,8 | 139,7 | 95,3 | 79,4 | 38 | 63,5 | 2,5 | 38,1 | 3/8″ |
| LNC A 50254 | 409,6 | 663,6 | 139,7 | 95,3 | 79,4 | 38 | 63,5 | 2,5 | 38,1 | 3/8″ |
| LNC A 10050 | 212,7 | 262,7 | 203,2 | 130,2 | 107,9 | 38 | 88,9 | 2,5 | 44,5 | 3/8″ |
| LNC A 100101 | 263,5 | 364,5 | 203,2 | 130,2 | 107,9 | 38 | 88,9 | 2,5 | 44,5 | 3/8″ |
| LNC A 100152 | 314,3 | 466,3 | 203,2 | 130,2 | 107,9 | 38 | 88,9 | 2,5 | 44,5 | 3/8″ |
| LNC A 100203 | 365,1 | 568,1 | 203,2 | 130,2 | 107,9 | 38 | 88,9 | 2,5 | 44,5 | 3/8″ |
| LNC A 100254 | 415,9 | 669,9 | 203,2 | 130,2 | 107,9 | 38 | 88,9 | 2,5 | 44,5 | 3/8″ |
| LNC A 15050 | 238,1 | 288,1 | 254,0 | 158,8 | 127,0 | 38 | 114,3 | 2,5 | 44,5 | 3/8″ |
| LNC A 150101 | 288,9 | 389,9 | 254,0 | 158,8 | 127,0 | 38 | 114,3 | 2,5 | 44,5 | 3/8″ |
| LNC A 150152 | 339,7 | 491,7 | 254,0 | 158,8 | 127,0 | 38 | 114,3 | 2,5 | 44,5 | 3/8″ |
| LNC A 150203 | 390,5 | 593,5 | 254,0 | 158,8 | 127,0 | 38 | 114,3 | 2,5 | 44,5 | 3/8″ |
| LNC A 150254 | 441,3 | 695,3 | 254,0 | 158,8 | 127,0 | 38 | 114,3 | 2,5 | 44,5 | 3/8″ |
