Simson Hohlkolbenzylinder, Doppeltwirkende Aluminium
Sale!
Artikelnummer:
HPDA3050H
Hohlkolbenzylinder, Doppeltwirkende
700 bar / 30-140 ton
Durch die doppeltwirkende Bauweise der Zylinder mit Ölanschlüssen an Druck- und Zugseite kann die Hubkolbenbewegung über die Pumpe mit Ventilen in beide Richtungen kontrolliert werden.
Beim Unterwassereinsatz wird somit das Eindringen von Wasser, wie es bei einfachwirkenden Zylindern vorkommt, verhindert. Die Hohlkolbenzylinderbauweise ermöglicht ein breites Anwendungsspektrum.

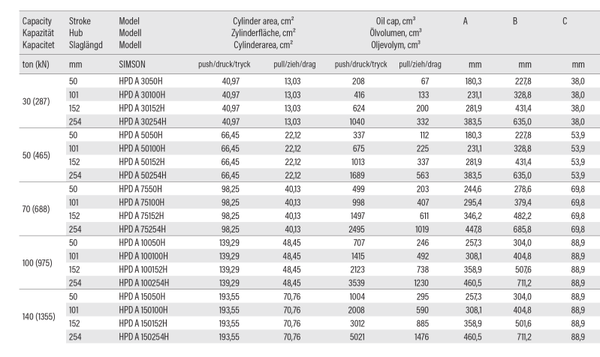

Technische Daten
| Kapazität (ton / kN) | Hub (mm) | Modell | Zylinderfläche Push (cm²) | Zylinderfläche Pull (cm²) | Ölvolumen Push (cm³) | Ölvolumen Pull (cm³) | Gewicht (kg) |
|---|---|---|---|---|---|---|---|
| 30 (287) | 50 | HPD A 3050H | 40,97 | 13,03 | 208 | 67 | 9,1 |
| 101 | HPD A 30101H | 40,97 | 13,03 | 416 | 133 | 11,3 | |
| 152 | HPD A 30152H | 40,97 | 13,03 | 624 | 200 | 13,6 | |
| 254 | HPD A 30254H | 40,97 | 13,03 | 1040 | 332 | 18,1 | |
| 50 (465) | 50 | HPD A 5050H | 66,45 | 22,12 | 337 | 112 | 15,0 |
| 101 | HPD A 50101H | 66,45 | 22,12 | 675 | 225 | 18,6 | |
| 152 | HPD A 50152H | 66,45 | 22,12 | 1013 | 337 | 22,6 | |
| 254 | HPD A 50254H | 66,45 | 22,12 | 1689 | 563 | 29,5 | |
| 70 (688) | 50 | HPD A 7550H | 98,25 | 40,13 | 499 | 203 | 23,5 |
| 101 | HPD A 75101H | 98,25 | 40,13 | 998 | 407 | 31,8 | |
| 152 | HPD A 75152H | 98,25 | 40,13 | 1497 | 611 | 38,6 | |
| 254 | HPD A 75254H | 98,25 | 40,13 | 2495 | 1019 | 45,3 | |
| 100 (975) | 50 | HPD A 10050H | 139,29 | 48,45 | 707 | 246 | 42,1 |
| 101 | HPD A 100101H | 139,29 | 48,45 | 1415 | 492 | 49,0 | |
| 152 | HPD A 100152H | 139,29 | 48,45 | 2123 | 738 | 56,0 | |
| 254 | HPD A 100254H | 139,29 | 48,45 | 3539 | 1230 | 65,0 | |
| 140 (1355) | 50 | HPD A 15050H | 193,55 | 70,76 | 1004 | 295 | 52,1 |
| 101 | HPD A 150101H | 193,55 | 70,76 | 2008 | 590 | 61,2 | |
| 152 | HPD A 150152H | 193,55 | 70,76 | 3012 | 885 | 71,6 | |
| 254 | HPD A 150254H | 193,55 | 70,76 | 5021 | 1476 | 81,6 |

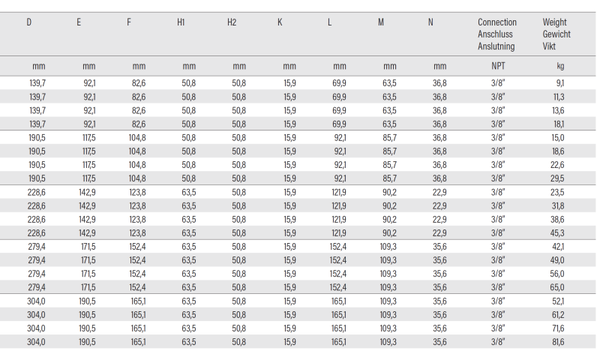

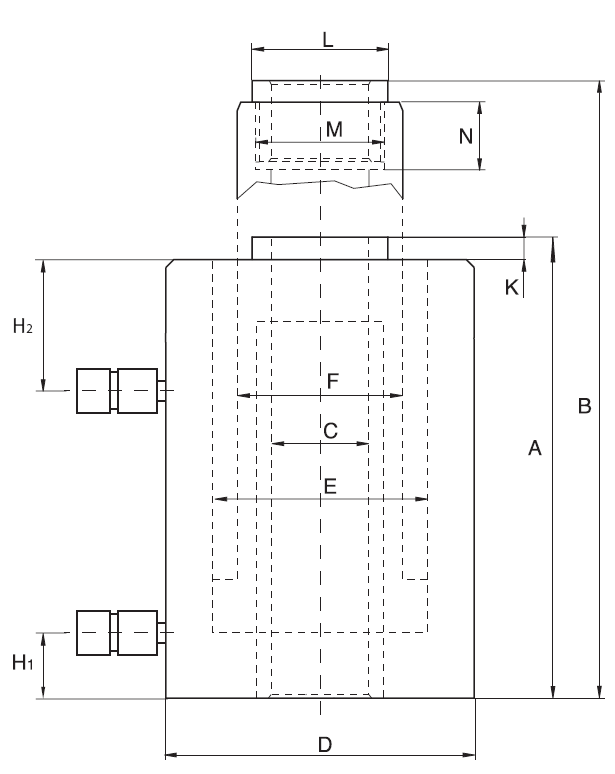

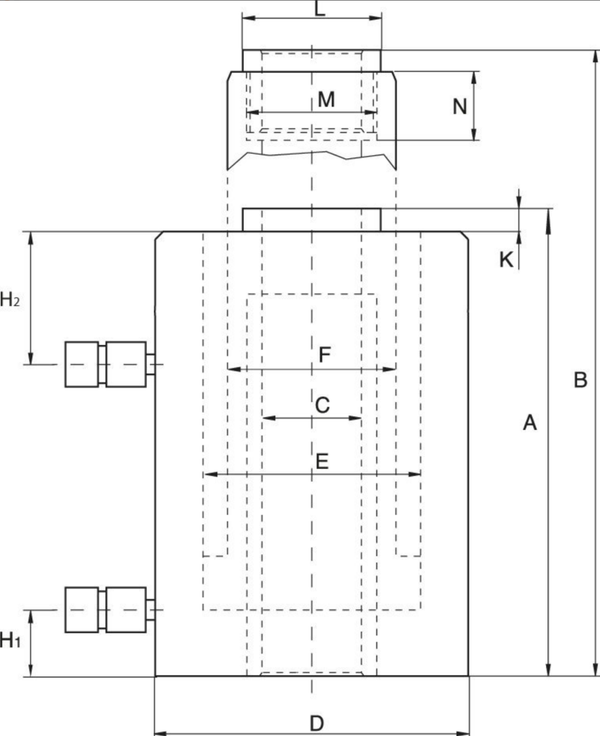

Abmessungen
| Modell | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | H1 (mm) | H2 (mm) | K (mm) | L (mm) | M (mm) | N (mm) | Anschluss (NPT) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HPD A 3050H | 180,3 | 227,8 | 38,0 | 139,7 | 92,1 | 82,6 | 50,8 | 50,8 | 15,9 | 69,9 | 63,5 | 36,8 | 3/8″ |
| HPD A 30101H | 231,1 | 328,8 | 38,0 | 139,7 | 92,1 | 82,6 | 50,8 | 50,8 | 15,9 | 69,9 | 63,5 | 36,8 | 3/8″ |
| HPD A 30152H | 281,9 | 431,4 | 38,0 | 139,7 | 92,1 | 82,6 | 50,8 | 50,8 | 15,9 | 69,9 | 63,5 | 36,8 | 3/8″ |
| HPD A 30254H | 383,5 | 635,0 | 38,0 | 139,7 | 92,1 | 82,6 | 50,8 | 50,8 | 15,9 | 69,9 | 63,5 | 36,8 | 3/8″ |
| HPD A 5050H | 180,3 | 227,8 | 53,9 | 190,5 | 117,5 | 104,8 | 50,8 | 50,8 | 15,9 | 92,1 | 85,7 | 36,8 | 3/8″ |
| HPD A 50101H | 231,1 | 328,8 | 53,9 | 190,5 | 117,5 | 104,8 | 50,8 | 50,8 | 15,9 | 92,1 | 85,7 | 36,8 | 3/8″ |
| HPD A 50152H | 281,9 | 431,4 | 53,9 | 190,5 | 117,5 | 104,8 | 50,8 | 50,8 | 15,9 | 92,1 | 85,7 | 36,8 | 3/8″ |
| HPD A 50254H | 383,5 | 635,0 | 53,9 | 190,5 | 117,5 | 104,8 | 50,8 | 50,8 | 15,9 | 92,1 | 85,7 | 36,8 | 3/8″ |
| HPD A 7550H | 244,6 | 278,6 | 69,8 | 228,6 | 142,9 | 123,8 | 63,5 | 50,8 | 15,9 | 121,9 | 90,2 | 22,9 | 3/8″ |
| HPD A 75101H | 295,4 | 379,4 | 69,8 | 228,6 | 142,9 | 123,8 | 63,5 | 50,8 | 15,9 | 121,9 | 90,2 | 22,9 | 3/8″ |
| HPD A 75152H | 346,2 | 482,2 | 69,8 | 228,6 | 142,9 | 123,8 | 63,5 | 50,8 | 15,9 | 121,9 | 90,2 | 22,9 | 3/8″ |
| HPD A 75254H | 447,8 | 685,8 | 69,8 | 228,6 | 142,9 | 123,8 | 63,5 | 50,8 | 15,9 | 121,9 | 90,2 | 22,9 | 3/8″ |
| HPD A 10050H | 257,3 | 304,0 | 88,9 | 279,4 | 171,5 | 152,4 | 63,5 | 50,8 | 15,9 | 152,4 | 109,3 | 35,6 | 3/8″ |
| HPD A 100101H | 308,1 | 404,8 | 88,9 | 279,4 | 171,5 | 152,4 | 63,5 | 50,8 | 15,9 | 152,4 | 109,3 | 35,6 | 3/8″ |
| HPD A 100152H | 358,9 | 507,6 | 88,9 | 279,4 | 171,5 | 152,4 | 63,5 | 50,8 | 15,9 | 152,4 | 109,3 | 35,6 | 3/8″ |
| HPD A 100254H | 460,5 | 711,2 | 88,9 | 279,4 | 171,5 | 152,4 | 63,5 | 50,8 | 15,9 | 152,4 | 109,3 | 35,6 | 3/8″ |
| HPD A 15050H | 257,3 | 304,0 | 88,9 | 304,0 | 190,5 | 165,1 | 63,5 | 50,8 | 15,9 | 165,1 | 109,3 | 35,6 | 3/8″ |
| HPD A 150101H | 308,1 | 404,8 | 88,9 | 304,0 | 190,5 | 165,1 | 63,5 | 50,8 | 15,9 | 165,1 | 109,3 | 35,6 | 3/8″ |
| HPD A 150152H | 358,9 | 501,6 | 88,9 | 304,0 | 190,5 | 165,1 | 63,5 | 50,8 | 15,9 | 165,1 | 109,3 | 35,6 | 3/8″ |
| HPD A 150254H | 460,5 | 711,2 | 88,9 | 304,0 | 190,5 | 165,1 | 63,5 | 50,8 | 15,9 | 165,1 | 109,3 | 35,6 | 3/8″ |
