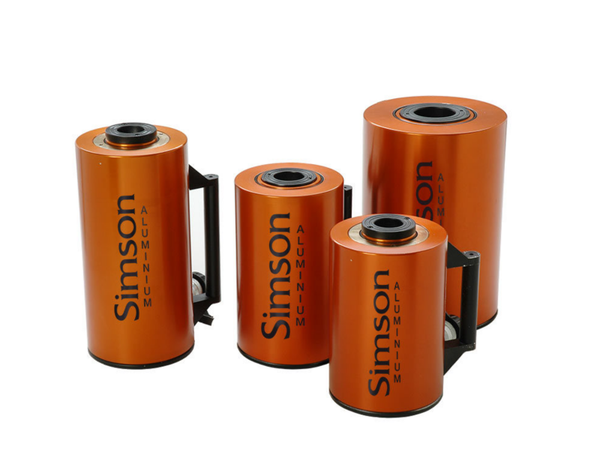

Simson Hohlkolbenzylinder, Federrückzug Aluminium
Sale!
Artikelnummer:
HPSA3075H
Hohlkolbenzylinder, Federrückzug
700 bar / 30-60 ton
Einfachwirkend, Federrückzug dieser Zylinder ist für Druck- und Zugeinsatz konzipiert.
Durch die Kraft der Feder wird der Hubkolben beim Ablassen zurück in den Zylinder gezogen.

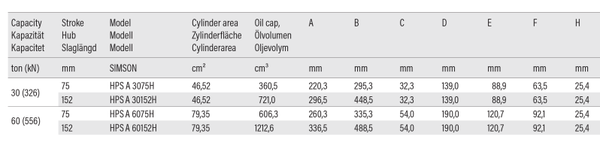

Technische Daten
| Kapazität (ton / kN) | Hub (mm) | Modell | Zylinderfläche (cm²) | Ölvolumen (cm³) | Gewicht (kg) |
|---|---|---|---|---|---|
| 30 (326) | 75 | HPS A 3075H | 46,52 | 360,5 | 9,9 |
| 152 | HPS A 30152H | 46,52 | 721,0 | 13,6 | |
| 60 (556) | 75 | HPS A 6075H | 79,35 | 606,3 | 19,0 |
| 152 | HPS A 60152H | 79,35 | 1212,6 | 24,9 |

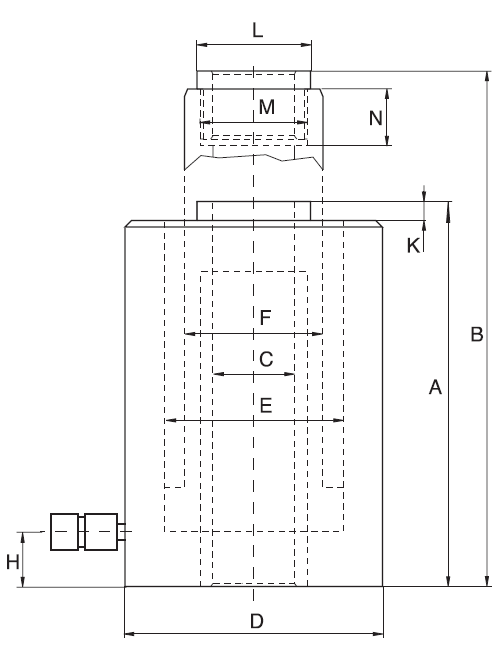

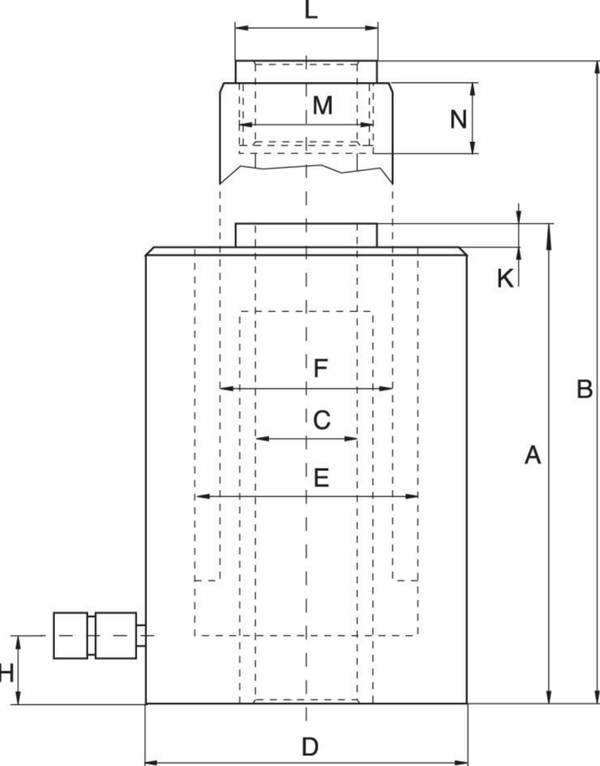

Abmessungen

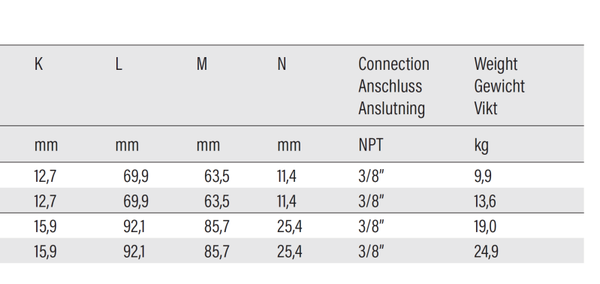

| Modell | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | H (mm) | K (mm) | L (mm) | M (mm) | N (mm) | Anschluss (NPT) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HPS A 3075H | 220,3 | 295,3 | 32,3 | 139,0 | 88,9 | 63,5 | 25,4 | 12,7 | 69,9 | 63,5 | 11,4 | 3/8″ |
| HPS A 30152H | 296,5 | 448,5 | 32,3 | 139,0 | 88,9 | 63,5 | 25,4 | 12,7 | 69,9 | 63,5 | 11,4 | 3/8″ |
| HPS A 6075H | 260,3 | 335,3 | 54,0 | 190,0 | 120,7 | 92,1 | 25,4 | 15,9 | 92,1 | 85,7 | 25,4 | 3/8″ |
| HPS A 60152H | 336,5 | 488,5 | 54,0 | 190,0 | 120,7 | 92,1 | 25,4 | 15,9 | 92,1 | 85,7 | 25,4 | 3/8″ |
