Simson Doppeltwirkende Zylinder Aluminium
Sale!
Artikelnummer:
DACA30203

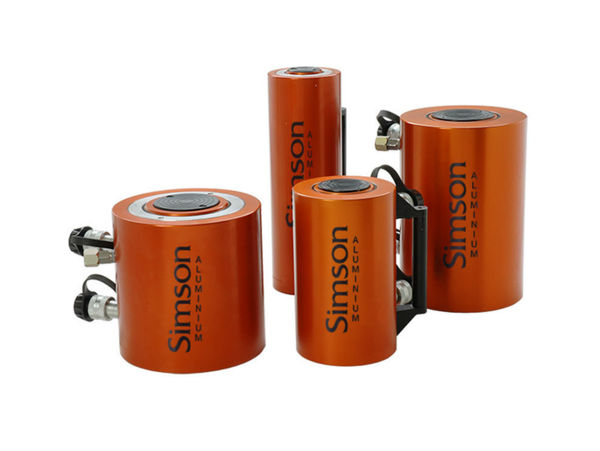

Doppeltwirkende Zylinder Aluminium
700 bar / 30-140 ton
Durch die doppeltwikende Bauweise der Zylinder mit Ölanschlüssen an Druck- und Zugseite kann die Hubkolbenbewegung über die Pumpe mit Ventilen in beide Richtungen kontrolliert werden.
Beim Unterwassereinsatz wird somit das Eindringen von Wasser, wie es bei einfachwirkenden Zylindern vorkommt, verhindert.
Technische Daten
| Kapazität (ton / kN) | Hub (mm) | Modell | Zylinderfläche Push (cm²) | Zylinderfläche Pull (cm²) | Ölvolumen Push (cm³) | Ölvolumen Pull (cm³) | Gewicht (kg) |
|---|---|---|---|---|---|---|---|
| 30 (293) | 203 | DAC A 30203 | 41,93 | 16,3 | 850 | 328 | 11,8 |
| 330 | DAC A 30330 | 41,93 | 16,3 | 1384 | 536 | 15,9 | |
| 50 (466) | 203 | DAC A 50203 | 66,60 | 22,0 | 1353 | 443 | 16,0 |
| 330 | DAC A 50330 | 66,60 | 22,0 | 2199 | 718 | 21,5 | |
| 70 (679) | 152 | DAC A 75152 | 97,00 | 34,8 | 1969 | 710 | 19,0 |
| 330 | DAC A 75330 | 97,00 | 34,8 | 3201 | 1152 | 28,0 | |
| 100 (931) | 50 | DAC A 10050 | 133,42 | 31,0 | 675 | 154 | 19,0 |
| 152 | DAC A 100152 | 133,42 | 31,0 | 2027 | 464 | 27,0 | |
| 330 | DAC A 100330 | 133,42 | 31,0 | 4392 | 1005 | 40,8 | |
| 140 (1386) | 152 | DAC A 150152 | 197,94 | 44,7 | 3016 | 678 | 49,0 |
| 330 | DAC A 150330 | 197,94 | 44,7 | 6535 | 1476 | 74,0 |

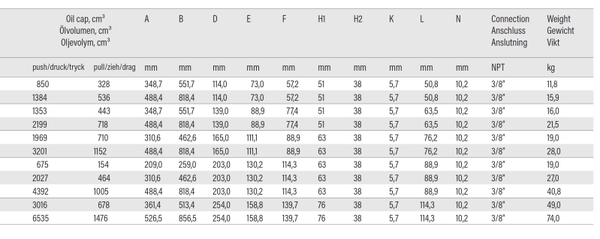

Abmessungen
| Modell | A (mm) | B (mm) | D (mm) | E (mm) | F (mm) | H1 (mm) | H2 (mm) | K (mm) | L (mm) | N (mm) | Anschluss (NPT) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DAC A 30203 | 348,7 | 551,7 | 114,0 | 73,0 | 57,2 | 51 | 38 | 5,7 | 50,8 | 10,2 | 3/8″ |
| DAC A 30330 | 488,4 | 818,4 | 114,0 | 73,0 | 57,2 | 51 | 38 | 5,7 | 50,8 | 10,2 | 3/8″ |
| DAC A 50203 | 348,7 | 551,7 | 139,0 | 88,9 | 77,4 | 51 | 38 | 5,7 | 63,5 | 10,2 | 3/8″ |
| DAC A 50330 | 488,4 | 818,4 | 139,0 | 88,9 | 77,4 | 51 | 38 | 5,7 | 63,5 | 10,2 | 3/8″ |
| DAC A 75152 | 310,6 | 462,6 | 165,0 | 111,1 | 88,9 | 63 | 38 | 5,7 | 76,2 | 10,2 | 3/8″ |
| DAC A 75330 | 488,4 | 818,4 | 165,0 | 111,1 | 88,9 | 63 | 38 | 5,7 | 76,2 | 10,2 | 3/8″ |
| DAC A 10050 | 209,0 | 259,0 | 203,0 | 130,2 | 114,3 | 63 | 38 | 5,7 | 88,9 | 10,2 | 3/8″ |
| DAC A 100152 | 310,6 | 462,6 | 203,0 | 130,2 | 114,3 | 63 | 38 | 5,7 | 88,9 | 10,2 | 3/8″ |
| DAC A 100330 | 488,4 | 818,4 | 203,0 | 130,2 | 114,3 | 63 | 38 | 5,7 | 88,9 | 10,2 | 3/8″ |
| DAC A 150152 | 361,4 | 513,4 | 254,0 | 158,8 | 139,7 | 76 | 38 | 5,7 | 114,3 | 10,2 | 3/8″ |
| DAC A 150330 | 526,5 | 856,5 | 254,0 | 158,8 | 139,7 | 76 | 38 | 5,7 | 114,3 | 10,2 | 3/8″ |
