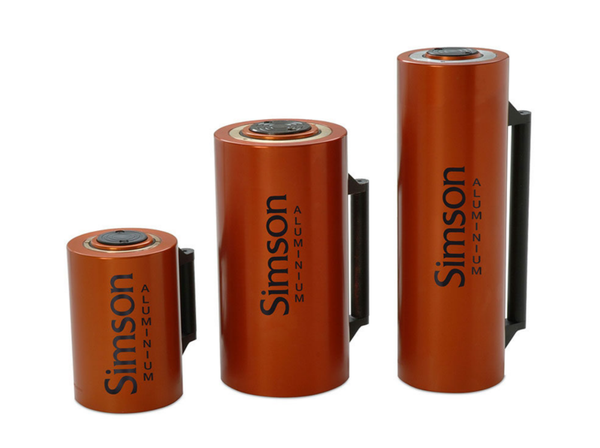

Simson Einfachwirkende Zylinder mit Federrückzug Aluminium
Sale!
Artikelnummer:
SASA3050
Einfachwirkende Zylinder mit Federrückzug
700 bar / 30-140 ton
Einfachwirkende Zylinder, Federrückzug 30-50-70-100-140 ton.
Durch die Kraft der Feder wird der Hubkolben
beim Ablassen zurück in den Zylinder gezogen.

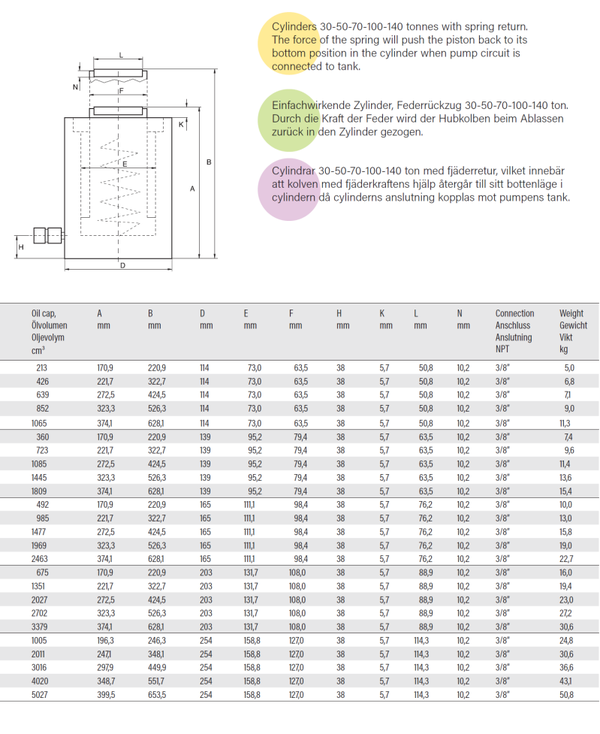

Technische Daten
| Kapazität (ton / kN) | Hub (mm) | Modell | Zylinderfläche (cm²) | Ölvolumen (cm³) | Gewicht (kg) |
|---|---|---|---|---|---|
| 30 (293) | 50 | SAS A 3050 | 41,93 | 213 | 5,0 |
| 101 | SAS A 30101 | 41,93 | 426 | 6,8 | |
| 152 | SAS A 30152 | 41,93 | 639 | 7,1 | |
| 203 | SAS A 30203 | 41,93 | 852 | 9,0 | |
| 254 | SAS A 30254 | 41,93 | 1065 | 11,3 | |
| 50 (498) | 50 | SAS A 5050 | 71,22 | 360 | 7,4 |
| 101 | SAS A 50101 | 71,22 | 723 | 9,6 | |
| 152 | SAS A 50152 | 71,22 | 1085 | 11,4 | |
| 203 | SAS A 50203 | 71,22 | 1445 | 13,6 | |
| 254 | SAS A 50254 | 71,22 | 1809 | 15,4 | |
| 70 (678) | 50 | SAS A 7550 | 96,80 | 492 | 10,0 |
| 101 | SAS A 75101 | 96,80 | 985 | 13,0 | |
| 152 | SAS A 75152 | 96,80 | 1477 | 15,8 | |
| 203 | SAS A 75203 | 96,80 | 1969 | 19,0 | |
| 254 | SAS A 75254 | 96,80 | 2463 | 22,7 | |
| 100 (931) | 50 | SAS A 10050 | 133,42 | 675 | 16,0 |
| 101 | SAS A 100101 | 133,42 | 1351 | 19,4 | |
| 152 | SAS A 100152 | 133,42 | 2027 | 23,0 | |
| 203 | SAS A 100203 | 133,42 | 2702 | 27,2 | |
| 254 | SAS A 100254 | 133,42 | 3379 | 30,6 | |
| 140 (1386) | 50 | SAS A 15050 | 197,93 | 1005 | 24,8 |
| 101 | SAS A 150101 | 197,93 | 2011 | 30,6 | |
| 152 | SAS A 150152 | 197,93 | 3016 | 36,6 | |
| 203 | SAS A 150203 | 197,93 | 4020 | 43,1 | |
| 254 | SAS A 150254 | 197,93 | 5027 | 50,8 |

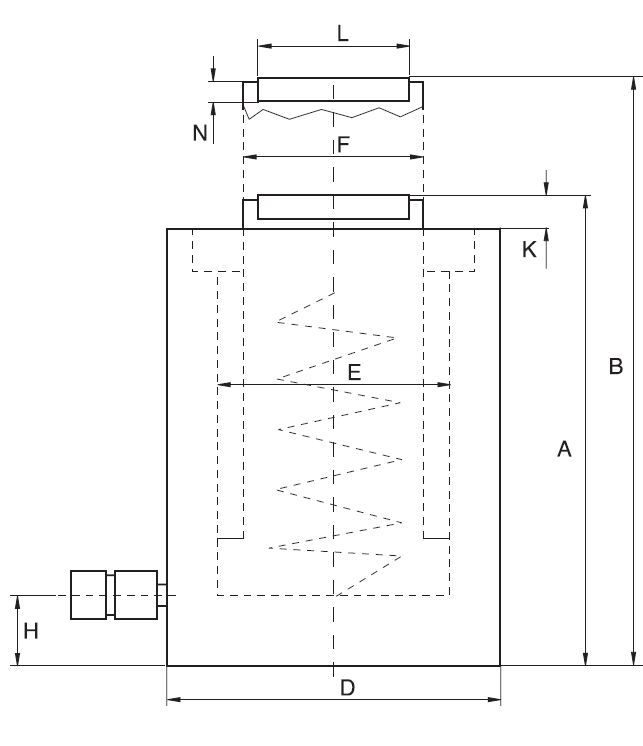

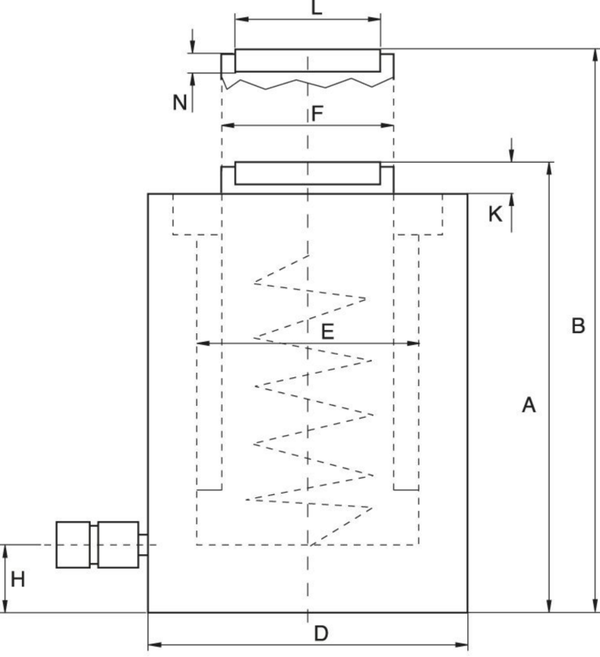

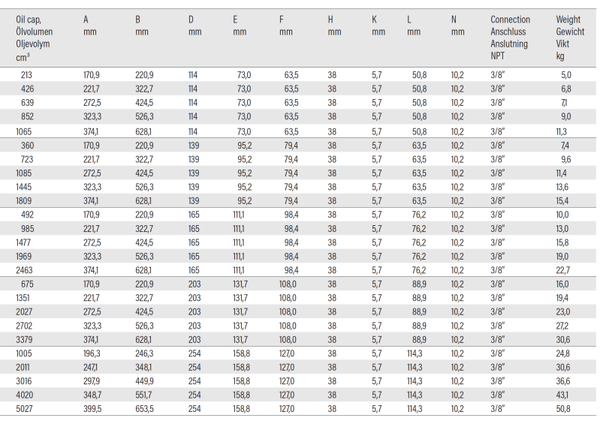

Abmessungen
| Modell | A (mm) | B (mm) | D (mm) | E (mm) | F (mm) | H (mm) | K (mm) | L (mm) | N (mm) | Anschluss (NPT) |
|---|---|---|---|---|---|---|---|---|---|---|
| SAS A 3050 | 170,9 | 220,9 | 114 | 73,0 | 63,5 | 38 | 5,7 | 50,8 | 10,2 | 3/8″ |
| SAS A 30101 | 221,7 | 322,7 | 114 | 73,0 | 63,5 | 38 | 5,7 | 50,8 | 10,2 | 3/8″ |
| SAS A 30152 | 272,5 | 424,5 | 114 | 73,0 | 63,5 | 38 | 5,7 | 50,8 | 10,2 | 3/8″ |
| SAS A 30203 | 323,3 | 526,3 | 114 | 73,0 | 63,5 | 38 | 5,7 | 50,8 | 10,2 | 3/8″ |
| SAS A 30254 | 374,1 | 628,1 | 114 | 73,0 | 63,5 | 38 | 5,7 | 50,8 | 10,2 | 3/8″ |
| SAS A 5050 | 170,9 | 220,9 | 139 | 95,2 | 79,4 | 38 | 5,7 | 63,5 | 10,2 | 3/8″ |
| SAS A 50101 | 221,7 | 322,7 | 139 | 95,2 | 79,4 | 38 | 5,7 | 63,5 | 10,2 | 3/8″ |
| SAS A 50152 | 272,5 | 424,5 | 139 | 95,2 | 79,4 | 38 | 5,7 | 63,5 | 10,2 | 3/8″ |
| SAS A 50203 | 323,3 | 526,3 | 139 | 95,2 | 79,4 | 38 | 5,7 | 63,5 | 10,2 | 3/8″ |
| SAS A 50254 | 374,1 | 628,1 | 139 | 95,2 | 79,4 | 38 | 5,7 | 63,5 | 10,2 | 3/8″ |
| SAS A 7550 | 170,9 | 220,9 | 165 | 111,1 | 98,4 | 38 | 5,7 | 76,2 | 10,2 | 3/8″ |
| SAS A 75101 | 221,7 | 322,7 | 165 | 111,1 | 98,4 | 38 | 5,7 | 76,2 | 10,2 | 3/8″ |
| SAS A 75152 | 272,5 | 424,5 | 165 | 111,1 | 98,4 | 38 | 5,7 | 76,2 | 10,2 | 3/8″ |
| SAS A 75203 | 323,3 | 526,3 | 165 | 111,1 | 98,4 | 38 | 5,7 | 76,2 | 10,2 | 3/8″ |
| SAS A 75254 | 374,1 | 628,1 | 165 | 111,1 | 98,4 | 38 | 5,7 | 76,2 | 10,2 | 3/8″ |
| SAS A 10050 | 170,9 | 220,9 | 203 | 131,7 | 108,0 | 38 | 5,7 | 88,9 | 10,2 | 3/8″ |
| SAS A 100101 | 221,7 | 322,7 | 203 | 131,7 | 108,0 | 38 | 5,7 | 88,9 | 10,2 | 3/8″ |
| SAS A 100152 | 272,5 | 424,5 | 203 | 131,7 | 108,0 | 38 | 5,7 | 88,9 | 10,2 | 3/8″ |
| SAS A 100203 | 323,3 | 526,3 | 203 | 131,7 | 108,0 | 38 | 5,7 | 88,9 | 10,2 | 3/8″ |
| SAS A 100254 | 374,1 | 628,1 | 203 | 131,7 | 108,0 | 38 | 5,7 | 88,9 | 10,2 | 3/8″ |
| SAS A 15050 | 196,3 | 348,3 | 254 | 158,8 | 127,0 | 38 | 5,7 | 114,3 | 10,2 | 3/8″ |
| SAS A 150101 | 247,1 | 451,1 | 254 | 158,8 | 127,0 | 38 | 5,7 | 114,3 | 10,2 | 3/8″ |
| SAS A 150152 | 297,9 | 553,9 | 254 | 158,8 | 127,0 | 38 | 5,7 | 114,3 | 10,2 | 3/8″ |
| SAS A 150203 | 348,7 | 656,7 | 254 | 158,8 | 127,0 | 38 | 5,7 | 114,3 | 10,2 | 3/8″ |
| SAS A 150254 | 399,5 | 759,5 | 254 | 158,8 | 127,0 | 38 | 5,7 | 114,3 | 10,2 | 3/8″ |
