Simson Zugzylinder
Sale!
Artikelnummer:
PC10150

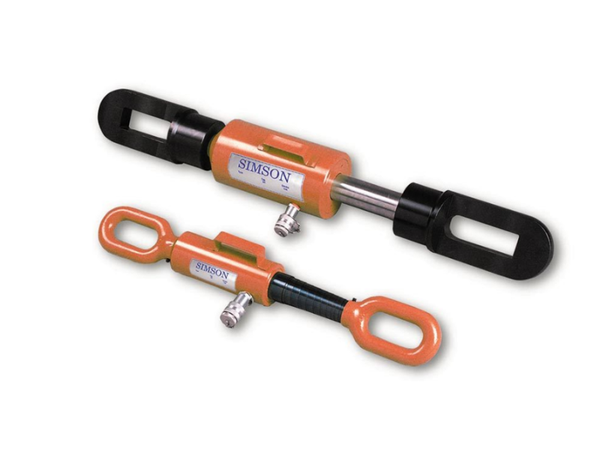

Zugzylinder
700 bar / 10-50 ton
Zur Durchführung jeglicher Anwendung, die Zugkräfte erfordert, z.B. Heranziehen von Bleche zum Schweißen, Spannen von Kablen, etc.
Hochfeste Stahlkonstruktion. Hartverchromte Kolben. Wahlweiser Metallschutzbalg zum Schutz des Kolbens und Verlängerung der Produktlebensdauer.
Technische Daten
| Modell | Tragkraft (t) | Druckkraft (kN) | Hub (mm) | Fläche (cm²) | Ölvolumen (cm³) | Gewicht (kg) |
|---|---|---|---|---|---|---|
| P 05140/5 | 5 (54) | 54 | 140 | 7,9 | 110 | 6,7 |
| P 05140/10 | 5 (54) | 54 | 140 | 7,9 | 110 | 6,7 |
| PC 10150 | 10 (93) | 93 | 140 | – | 190 | 10,0 |
| P 10150 | 10 (93) | 93 | 150 | 13,5 | 204 | 14,9 |
| PCD 10150 | 10 (93) | 93 | 150 | 13,5 | 356 | 14,9 |
| PC 30150 | 30 (302) | 302 | 150 | 29 | 660 | 32,0 |
| PCD 30150 | 30 (302) | 302 | 150 | 43,9 | 954 | 32,0 |
| PC 50150 | 50 (483) | 483 | 150 | 39 | 1.056 | 60,0 |
| PCD 50150 | 50 (483) | 483 | 150 | 70,3 | 1.425 | 60,0 |

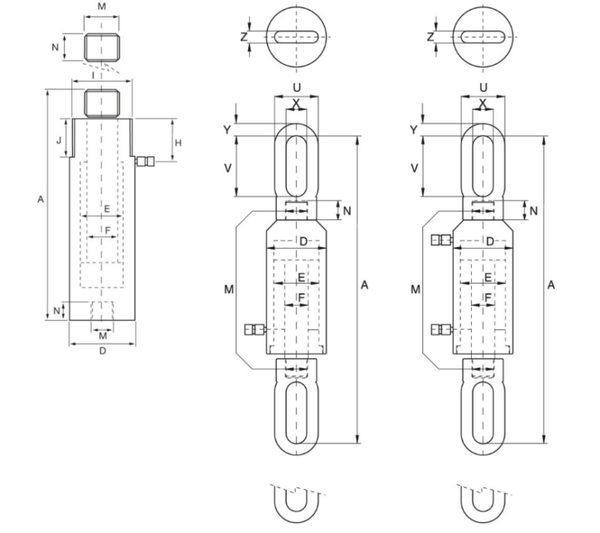

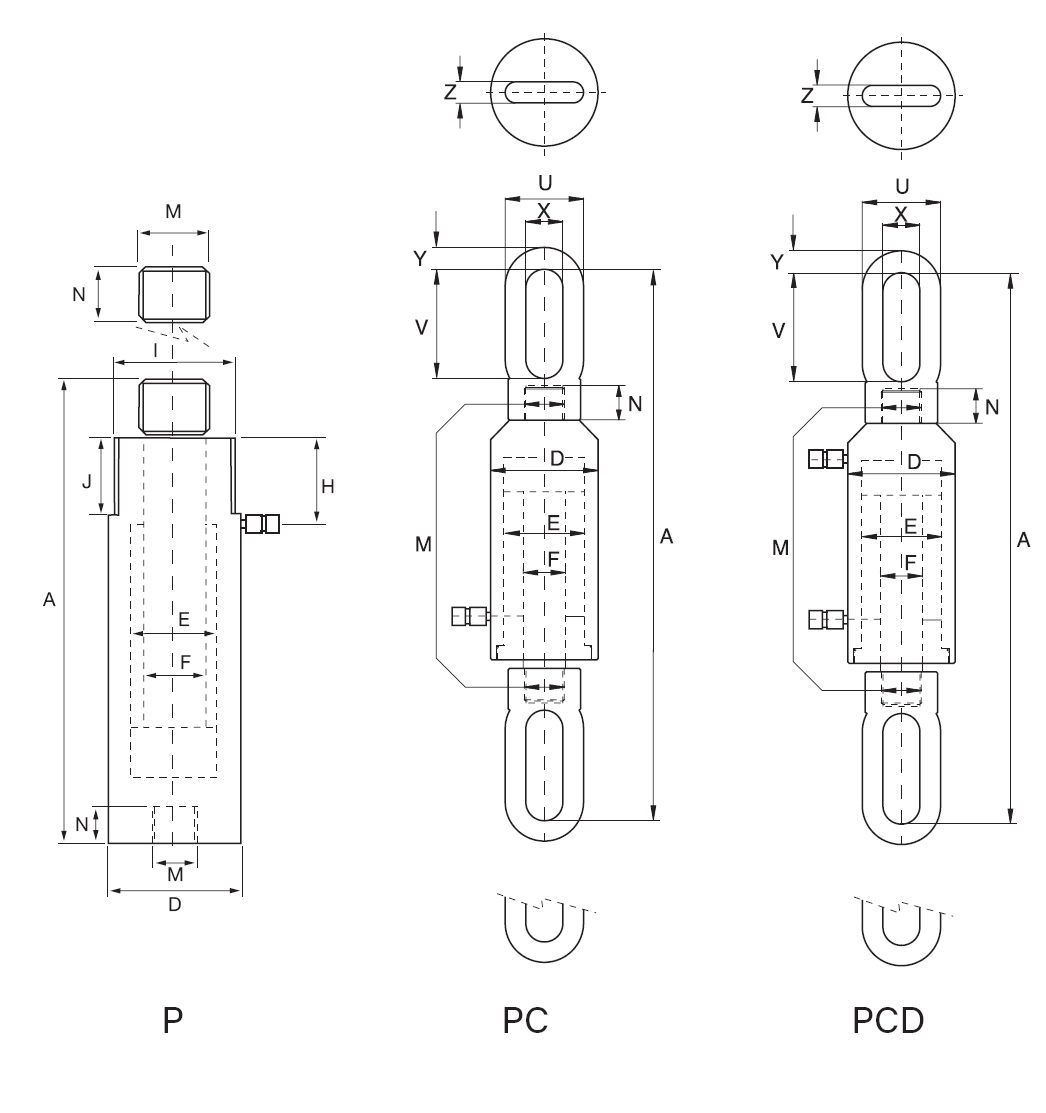

Abmessungen
| Modell | A (mm) | D (mm) | E (mm) | F (mm) | M | N (mm) | I (mm) | J (mm) | H (mm) | U (mm) | V (mm) | X (mm) | Y (mm) | Z (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P 05140/5 | 306 | 60 | 45 | 32 | 3/4" BSP | 25 | 2 1/4" | 25 | 46 | – | – | – | – | – |
| P 05140/10 | 306 | 60 | 45 | 32 | 1 1/4" BSP | 25 | 2 1/4" | 25 | 46 | – | – | – | – | – |
| PC 10150 | 308 | 85 | 55 | 36 | 1 3/4" BSP | 30 | 3 5/16" | 40 | 55 | – | – | – | – | 13,6 |
| P 10150 | 576 | 86 | 55 | 36 | M30×2 | 25 | – | – | – | 107 | 109 | 46 | 30,5 | 30,5 |
| PCD 10150 | 576 | 86 | 55 | 36 | M30×2 | 25 | – | – | – | 107 | 109 | 46 | 30,5 | 30,5 |
| PC 30150 | 723 | 125 | 90 | 50 | M40×2 | 45 | – | – | – | 108 | 153 | 50 | 29 | 43,9 |
| PCD 30150 | 723 | 125 | 90 | 50 | M40×2 | 45 | – | – | – | 108 | 153 | 50 | 29 | 29 |
| PC 50150 | 757 | 148 | 110 | 56 | M52×2 | 60 | – | – | – | 130 | 150 | 50 | 70 | 70,3 |
| PCD 50150 | 757 | 148 | 110 | 56 | M52×2 | 60 | – | – | – | 130 | 150 | 50 | 70 | 39 |
