Simson Doppeltwirkende Zylinder Allround

Sale!
Simson Doppeltwirkende Zylinder Allround
1.327,00 € 1.259,00 €
zzgl. MwSt. und Versandkosten
Artikelnummer: DAC10160

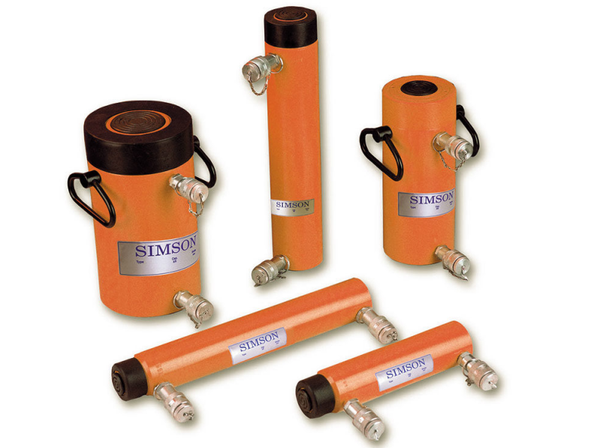

Doppeltwirkende Zylinder Allround



700 bar / 10-550 ton

Für Druck- und Zuganwendungen. Zur Durchführung härtester Arbeiten einschließlich solcher, die hohe Genauigkeit bei hohen Taktzahlen erfordern.

Hartverchromter Kolben. Führungs- und Dichtungssystem von höchster Qualität.

Sicherheitsventil zur Vorbeugung eventuellen Überdrucks. Zur Befestigung und Durchführung von Zugarbeiten mit Gewinden ausgestattet.

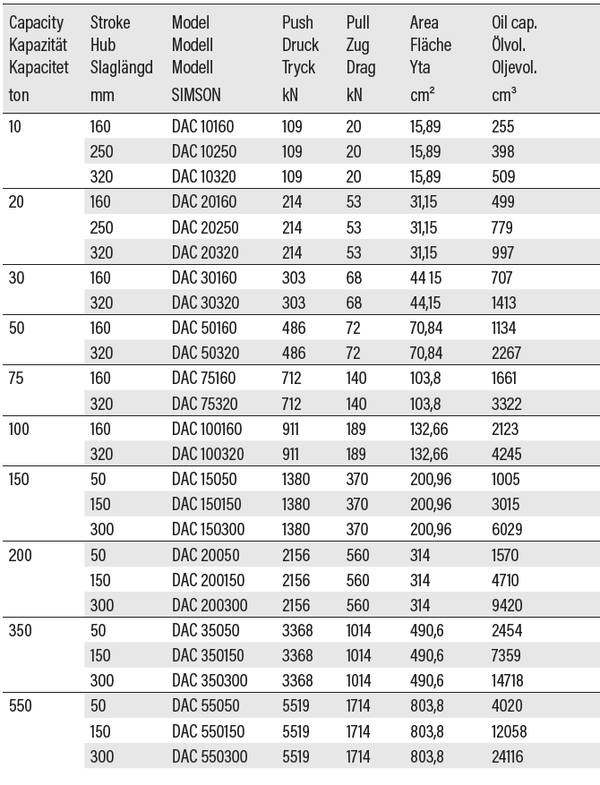

Technische Daten

Modell Tragkraft (t) Hub (mm) Druck (kN) Zug (kN) Fläche (cm²) Ölvolumen (cm³) Gewicht (kg)
DAC 10160 10 160 109 20 15,89 255 6,5
DAC 10250 10 250 109 20 15,89 398 8,5
DAC 10320 10 320 109 20 15,89 509 9,5
DAC 20160 20 160 214 53 31,15 499 12
DAC 20250 20 250 214 53 31,15 779 15
DAC 20320 20 320 214 53 31,15 997 17
DAC 30160 30 160 303 68 44,15 707 19
DAC 30320 30 320 303 68 44,15 1.413 27
DAC 50160 50 160 486 72 70,84 1.134 31
DAC 50320 50 320 486 72 70,84 2.267 49
DAC 75160 75 160 712 140 103,8 1.661 42
DAC 75320 75 320 712 140 103,8 3.322 61
DAC 100160 100 160 911 189 132,66 2.123 64
DAC 100320 100 320 911 189 132,66 4.245 85
DAC 15050 150 50 1.380 370 200,96 1.005 90
DAC 150150 150 150 1.380 370 200,96 3.015 119
DAC 150300 150 300 1.380 370 200,96 6.029 119
DAC 20050 200 50 2.156 560 314 1.570 112
DAC 200150 200 150 2.156 560 314 4.710 151
DAC 200300 200 300 2.156 560 314 9.420 197
DAC 35050 350 50 3.368 1.014 490,6 2.454 189
DAC 350150 350 150 3.368 1.014 490,6 7.359 247
DAC 350300 350 300 3.368 1.014 490,6 14.718 346
DAC 55050 550 50 5.519 1.714 803,8 4.020 396
DAC 550150 550 150 5.519 1.714 803,8 12.058 504
DAC 550300 550 300 5.519 1.714 803,8 24.116 625

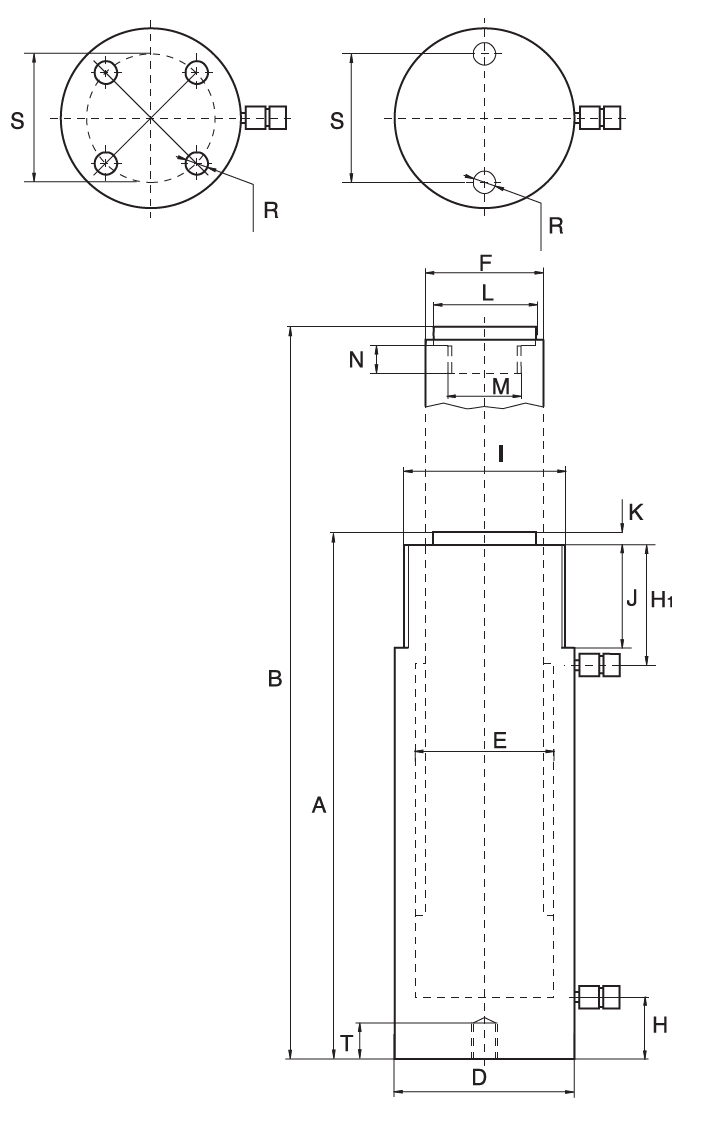

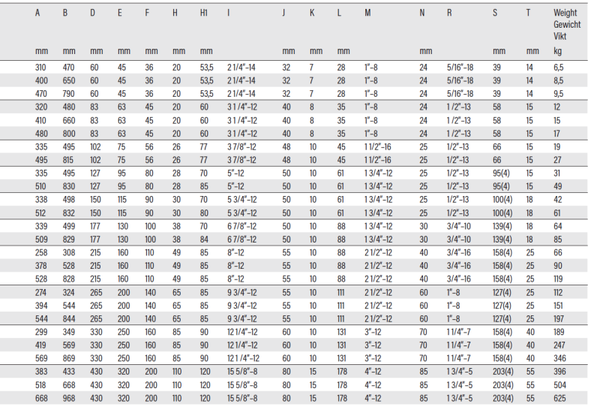

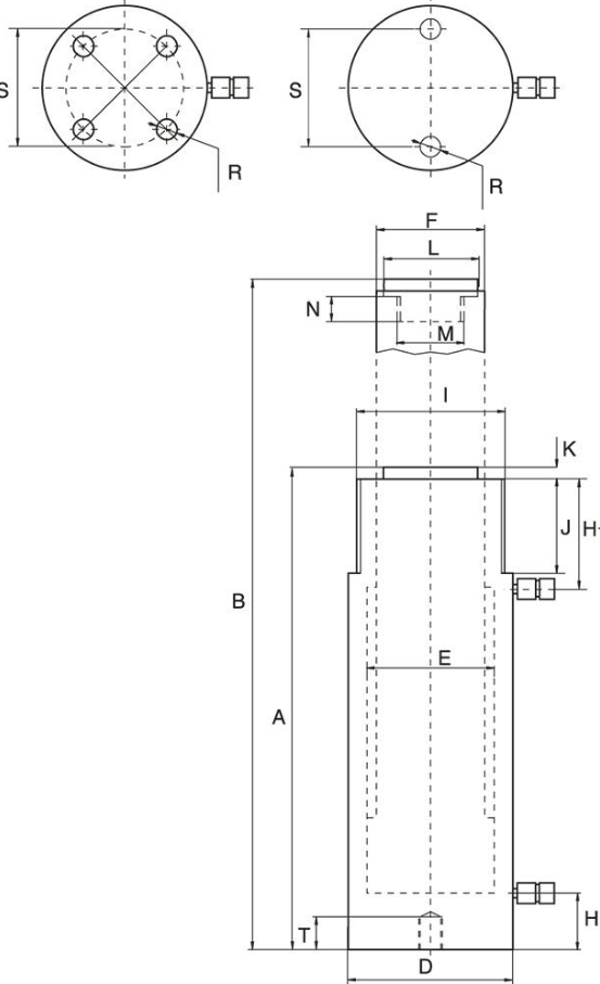

Abmessungen

Modell A (mm) B (mm) D (mm) E (mm) F (mm) H (mm) H1 (mm) I (mm) J (mm) K (mm) L (mm) M (mm) N (mm) R (mm) S (mm) T (mm)
DAC 10160 310 400 45 36 20 53,5 – 2 1/4"-14 32 7 28 1"-8 24 5/16"-18 39 14
DAC 10250 400 650 60 45 30 53,5 – 2 1/4"-14 32 7 28 1"-8 24 5/16"-18 39 14
DAC 10320 470 790 60 45 30 53,5 – 2 1/4"-14 32 7 28 1"-8 24 5/16"-18 39 14
DAC 20160 320 480 83 63 45 60 – 3 1/4"-12 40 9 35 1"-8 24 1/2"-13 58 15
DAC 20250 410 680 83 63 45 60 – 3 1/4"-12 40 9 35 1"-8 24 1/2"-13 58 15
DAC 20320 480 800 83 63 45 60 – 3 1/4"-12 40 9 35 1"-8 24 1/2"-13 58 15
DAC 30160 335 495 102 75 56 77 – 3 7/8"-12 48 10 45 1 1/2"-16 25 1/2"-13 66 15
DAC 30320 495 815 102 75 56 77 – 3 7/8"-12 48 10 45 1 1/2"-16 25 1/2"-13 66 15
DAC 50160 335 495 130 95 70 85 – 5"-12 50 10 61 1 3/4"-12 25 1/2"-13 95(4) 15
DAC 50320 510 830 127 95 90 85 – 5"-12 50 10 61 1 3/4"-12 25 1/2"-13 95(4) 15
DAC 75160 338 498 150 90 70 70 – 5 1/4"-12 50 10 61 1 3/4"-12 25 1/2"-13 100(4) 18
DAC 75320 512 832 150 90 70 80 – 5 3/4"-12 50 10 61 1 3/4"-12 25 1/2"-13 100(4) 18
DAC 100160 339 177 130 100 38 80 – 6 7/8"-12 50 10 83 1 3/4"-12 30 3/4"-10 139(4) 18
DAC 100320 509 829 177 130 100 84 – 6 7/8"-12 50 10 83 1 3/4"-12 30 3/4"-10 139(4) 18
DAC 15050 258 308 215 160 110 49 85 8"-12 55 10 88 2 1/2"-12 40 3/4"-16 158(4) 25
DAC 150150 378 528 215 160 110 49 85 8"-12 55 10 88 2 1/2"-12 40 3/4"-16 158(4) 25
DAC 150300 528 828 215 160 110 49 85 8"-12 55 10 88 2 1/2"-12 40 3/4"-16 158(4) 25
DAC 20050 274 324 265 210 140 65 85 9 3/4"-12 55 10 111 2 1/2"-12 60 1"-8 127(4) 25
DAC 200150 394 544 265 210 140 65 85 9 3/4"-12 55 10 111 2 1/2"-12 60 1"-8 127(4) 25
DAC 200300 544 844 265 210 140 65 85 9 3/4"-12 55 10 111 2 1/2"-12 60 1"-8 127(4) 25
DAC 35050 299 349 330 250 160 85 90 12 1/4"-12 60 10 131 3"-12 70 11/4"-7 158(4) 40
DAC 350150 419 469 330 250 160 85 90 12 1/4"-12 60 10 131 3"-12 70 11/4"-7 158(4) 40
DAC 350300 569 839 330 250 160 85 90 12 1/4"-12 60 10 131 3"-12 70 11/4"-7 158(4) 40
DAC 55050 383 433 430 320 200 110 120 15 5/8"-8 80 15 178 4"-12 85 1 3/4"-5 203(4) 55
DAC 550150 518 668 430 320 200 110 120 15 5/8"-8 80 15 178 4"-12 85 1 3/4"-5 203(4) 55
DAC 550300 668 968 430 320 200 110 120 15 5/8"-8 80 15 178 4"-12 85 1 3/4"-5 203(4) 55
