Simson Doppeltwirkende Zylinder, Schwerlast
3.432,00 € 3.259,00 €
zzgl. MwSt. und Versandkosten
Artikelnummer: DAH14050

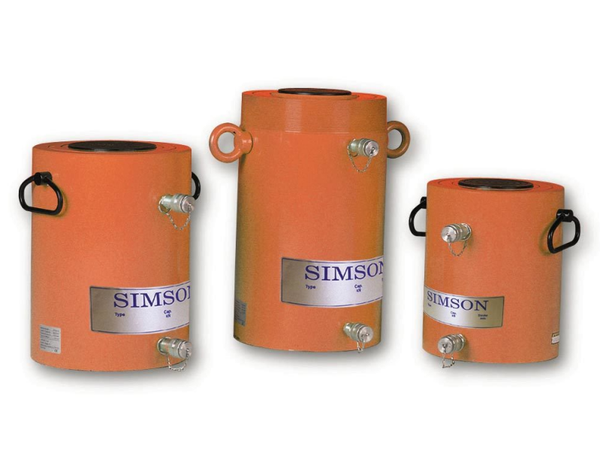

Doppeltwirkende Zylinder, Schwerlast

700 bar / 85-1100 ton

Doppeltwirkende Zylinder für schwere Arbeiten in senkrechter sowie waagrechter Position.

Hartverchromte Kolben mit Kolben­abstreifringen schützen den Zylinder zur längeren Haltbarkeit vor äußeren Einflüßen.

Der gehärtete Kopf kann für ein besseres Verhalten des Zylinders bei seitlichen Belastungen gegebenenfalls durch bewegliche Druckstücke ausgetauscht werden.

Die Zylinder werden auf Anfrage mit Befestigungsgewinden oder in anderen Spezialausführungen geliefert: Sicherungsmuttern, Flansche, etc.

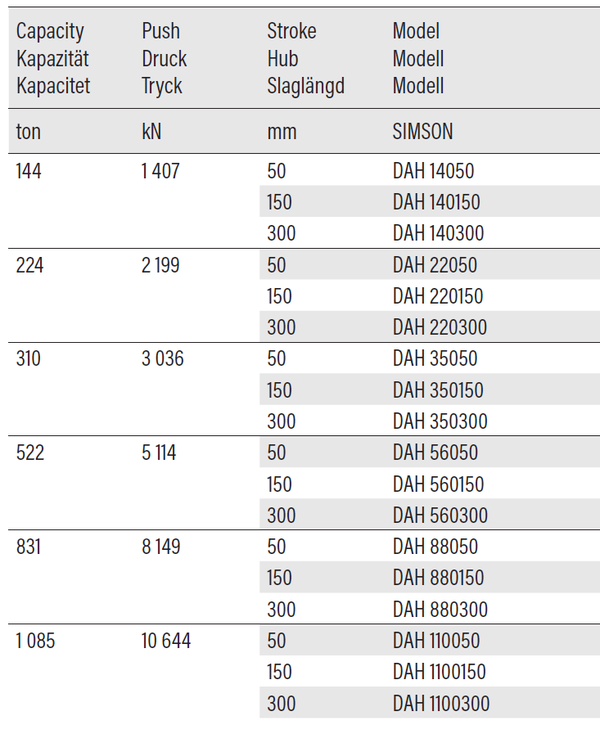

Technische Daten

Modell Tragkraft (t) Druck (kN) Hub (mm) Ölvolumen (cm³) Fläche (cm²) Gewicht (kg)
DAH 14050 144 1.407 50 1.005 201,1 53
DAH 140150 144 1.407 150 3.016 201,1 74
DAH 140300 144 1.407 300 6.032 201,1 104
DAH 22050 224 2.199 50 1.571 314,2 90
DAH 220150 224 2.199 150 4.712 314,2 120
DAH 220300 224 2.199 300 9.425 314,2 169
DAH 35050 310 3.036 50 2.169 433,7 137
DAH 350150 310 3.036 150 6.506 433,7 189
DAH 350300 310 3.036 300 13.012 433,7 263
DAH 56050 522 5.114 50 3.653 730,6 287
DAH 560150 522 5.114 150 10.959 730,6 371
DAH 560300 522 5.114 300 21.918 730,6 496
DAH 88050 831 8.149 50 5.821 1.164,2 504
DAH 880150 831 8.149 150 17.462 1.164,2 649
DAH 880300 831 8.149 300 34.925 1.164,2 858
DAH 110050 1.085 10.644 50 7.603 1.520,5 696
DAH 1100150 1.085 10.644 150 22.808 1.520,5 869
DAH 1100300 1.085 10.644 300 45.616 1.520,5 1.116

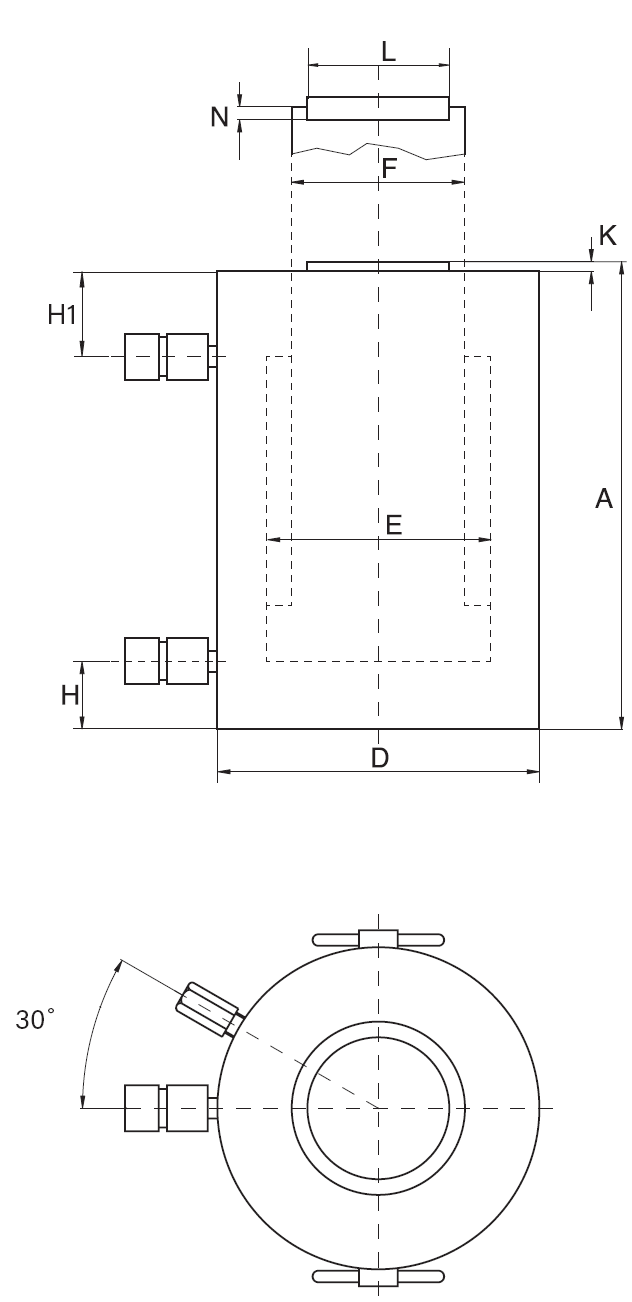

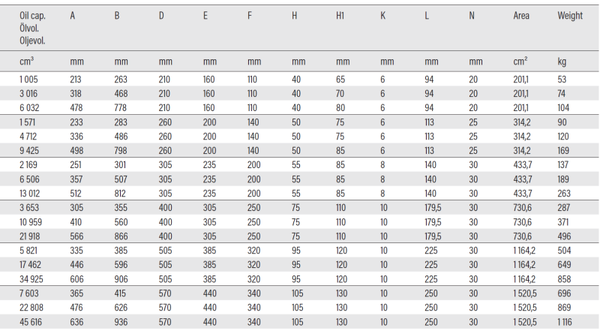

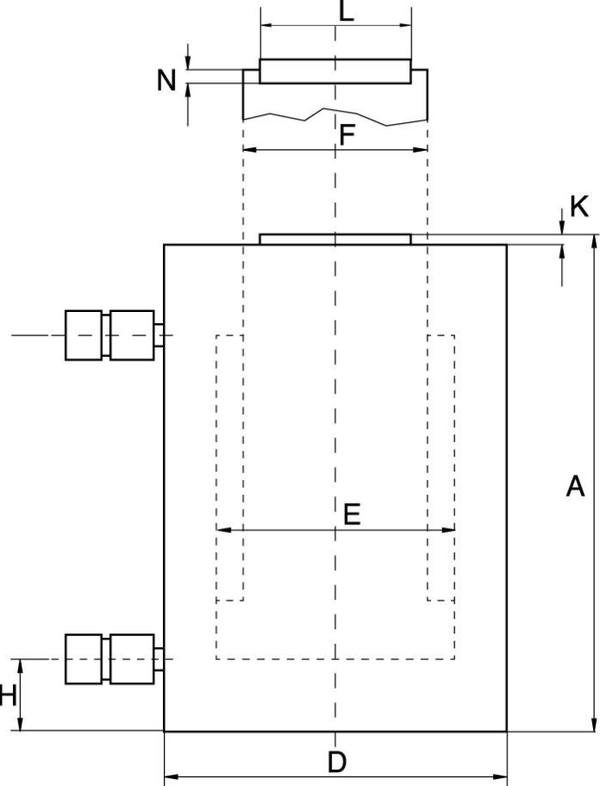

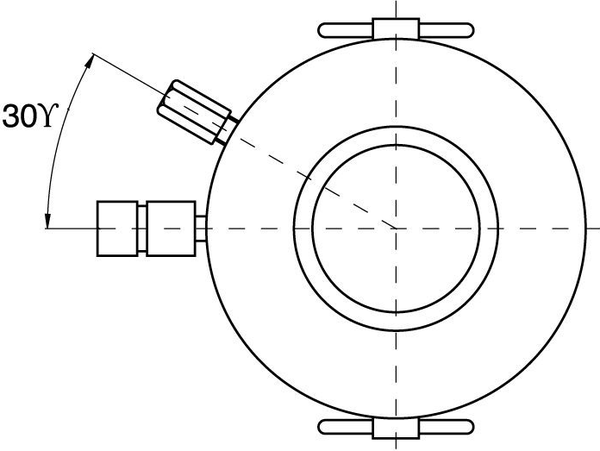

Abmessungen

Modell A (mm) B (mm) D (mm) E (mm) F (mm) H (mm) H1 (mm) K (mm) L (mm) N (mm)
DAH 14050 213 263 210 160 110 40 65 6 94 20
DAH 140150 318 468 210 160 110 40 70 6 94 20
DAH 140300 478 778 210 160 110 40 80 6 94 20
DAH 22050 233 283 260 200 140 50 75 6 113 25
DAH 220150 336 486 260 200 140 50 75 6 113 25
DAH 220300 498 798 260 200 140 50 85 6 113 25
DAH 35050 251 301 305 235 200 55 85 8 140 30
DAH 350150 357 507 305 235 200 55 85 8 140 30
DAH 350300 512 812 305 235 200 55 85 8 140 30
DAH 56050 305 355 400 305 250 75 110 10 179,5 30
DAH 560150 410 560 400 305 250 75 110 10 179,5 30
DAH 560300 566 866 400 305 250 75 110 10 179,5 30
DAH 88050 335 385 505 385 320 95 120 10 225 30
DAH 880150 446 596 505 385 320 95 120 10 225 30
DAH 880300 606 906 505 385 320 95 120 10 225 30
DAH 110050 365 415 570 440 340 105 130 10 250 30
DAH 1100150 476 626 570 440 340 105 130 10 250 30
DAH 1100300 636 936 570 440 340 105 130 10 250 30
